GYS STARTPACK PRO 12.24 - Remplacement de la Batterie

REMPLACEMENT DE LA BATTERIE
3
3
5
5
2
1
4
2
4
Produit Batterie Type Tension (V) Capacité (Ah) Dimensions (cm) Réf. batterie
STARTPACK PRO 12.24 PC950 Batterie au plomb 2 x 12 2 x 30 25 x 9,7 x 15,6 53135
Peu importe le mode d’utilisation du STARTPACK PRO 12.24, toujours remplacer les deux batteries en
même temps.
Pour remplacer les batteries :
• Le produit doit être préalablement déconnecté du réseau d’alimentation.
• Dévisser la coque arrière (
1
- 11 vis) et la retirer.

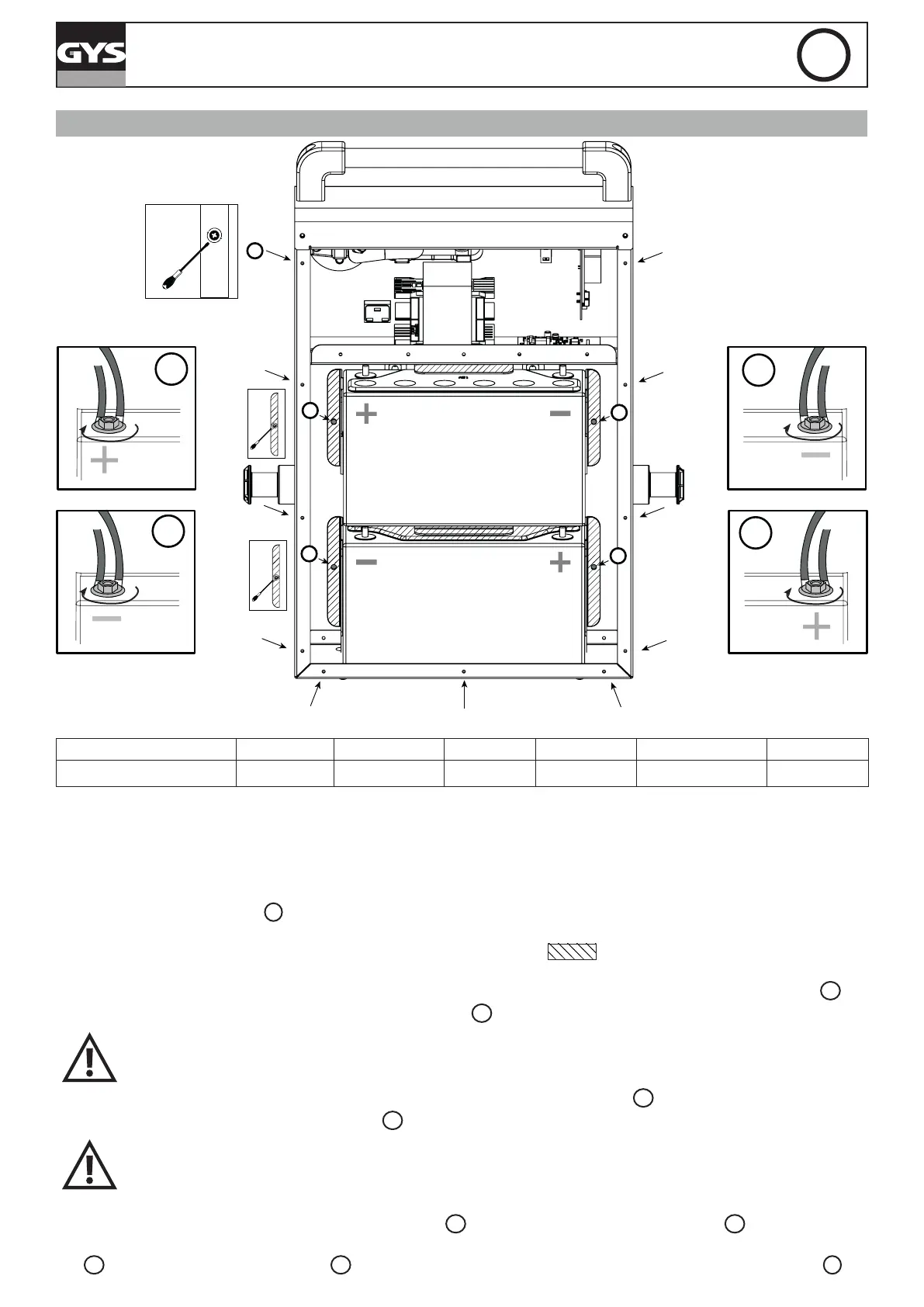

• Une fois la coque arrière enlevée, les batteries se trouvent de face, l’une sur l’autre (cf illustration).
• Les batteries sont chacunes maintenues par une cloison (zone rayée
3
3
5
5
2
1
4
2
4
) et reliées à la connectique du START-
PACK en deux points : au niveau de leur borne - et de leur borne +.
• Commencer par la batterie du haut. Dans un premier temps dévisser complètement la cloison de maintient
2
,
puis dévisser les deux écrous au - et au + de la batterie
3
et la retirer.
Une fois la première batterie retirée, penser à bien isoler les bornes pour éviter tout court-circuit.
• Ensuite, faire de même avec la batterie du bas. Dévisser la cloison de maintient
4
, puis les deux écrous permet-
tant la liaison de la batterie au STARTPACK
5
et la retirer.
A la remise de nouvelles batteries, veiller à bien associer les polarités des batteries et du START-
PACK PRO 12.24. Et remonter les batteries dans l’ordre suivant :
• Repositionner et serrer légèrement la cloison du bas
4
. Puis y insérer la batterie, la revisser
5
et resserrer com-
plètement la cloison. Faire de même avec la batterie du haut. Positionner d’abord la cloison et serrer légèrement
2
, y insérer la batterie, la revisser
3
et resserrer complètement la cloison. Enn revisser la coque arrière
1
.
77
STARTPACK PRO 12.24
FR
Notice originale
