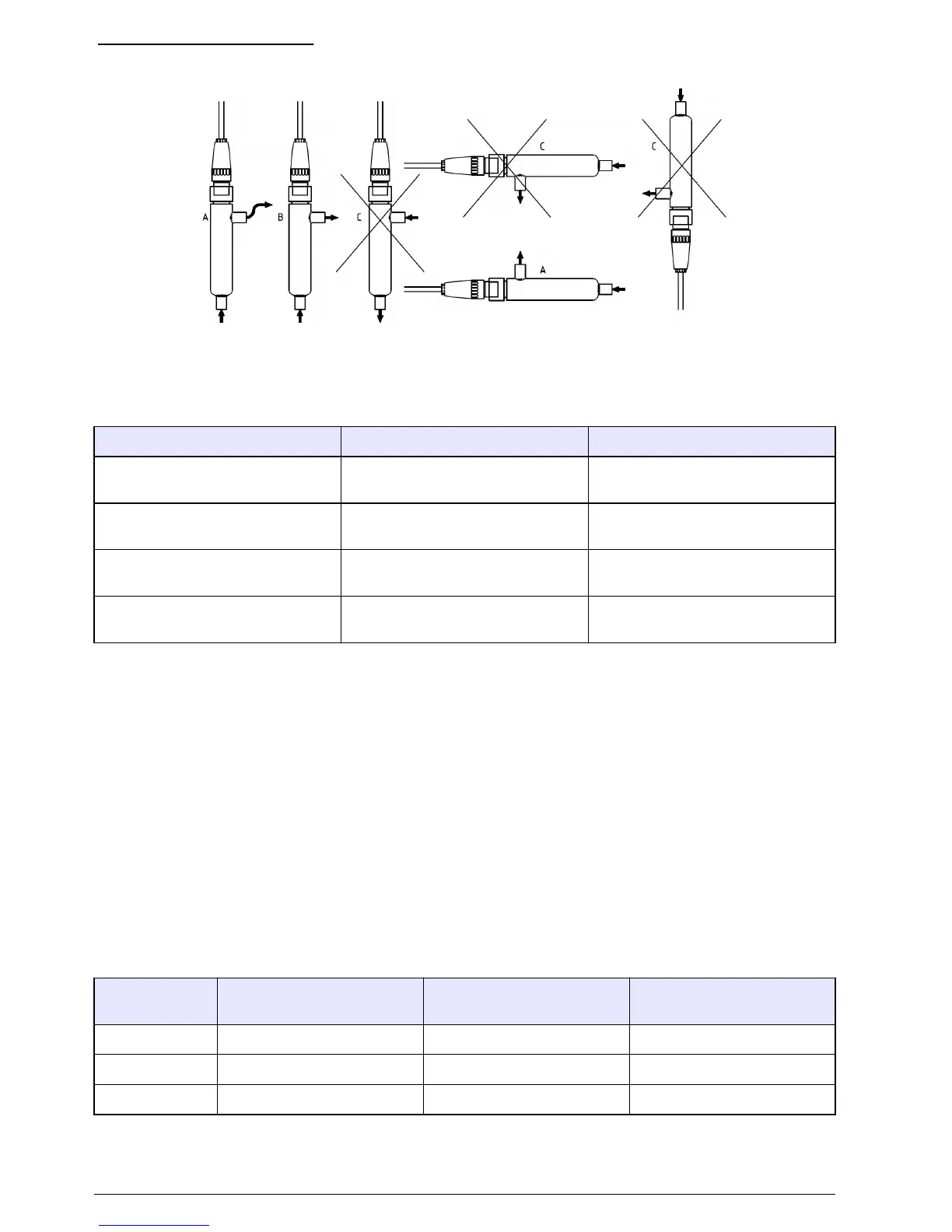

Abbildung 7 Flusskammer
Hinweis: Die Pfeile zeigen die Richtung des Probenflusses an.
Stellen Sie sicher, dass die NPT-Anschlüsse der Flusskammer (siehe Abbildung 3 auf Seite 17 für
die Position) dicht sind. Dichten Sie dazu das Außengewinde mit wasserdichtem Material ab. Im
Folgenden ist das empfohlene wasserdichte Material für jede Flusskammer aufgeführt:
Flusskammer Fühler 8310/8311/8312 Fühler 8315/8316/8317/8394
08313=A=0001
PTFE-Dichtungsband für
Außengewinde
PTFE-Dichtungsband für
Außengewinde
08318=A=0001
PTFE-Dichtungsband für
Außengewinde
Loctite 577
08394=A=8200
PTFE-Dichtungsband für
Außengewinde
Loctite 577
08394=A=8150
PTFE-Dichtungsband für
Außengewinde
Loctite 577
Transmitter programmieren
Für detaillierte Informationen bezüglich der Transmitter-Programmierung beziehen Sie sich bitte auf
das Handbuch des Transmitters.
Messart einstellen.
Stellen Sie sicher, dass beide Schalter auf dem Leitfähigkeitsmodul des Senders auf Position K (2-
Elektrodenfühler) stehen.
Zellkonstante einstellen
Im Menü PROGRAMMIERUNG-MESSUNG-FÜHLER für die Zellkonstante den Wert K des Fühlers
einstellen. Dieser Wert ist auf dem Fühlerzertifikat angegeben und wurde in Übereinstimmung mit
den Standards ASTM D 1125 und ISO 7888 mit einer Messgenauigkeit von < 2% festgelegt.
Frequenz einstellen
Stellen Sie im Menü PROGRAMMIERUNG-MESSUNG-FÜHLER die Frequenz in Abhängigkeit von
der Leitfähigkeit ein:
K (cm
-1
) Niedrige Leitfähigkeit
Durchschnittliche
Leitfähigkeit
Hohe Leitfähigkeit
0,01 0,01 bis 0.1 μS 0,1 μS bis 20 μS 20 μS bis 200 μS
0,1 0,1 bis 1 μ S 1 μS bis 200 μS 200μS bis 2 mS
1,0 1 bis 10 μ S 10 μS bis 2 mS 2 bis 20 mS
Es wird empfohlen, soweit wie möglich im Bereich Durchschnittliche Leitfähigkeit zu arbeiten (und
dafür den korrekten Fühler auszuwählen).
20
Deutsch
