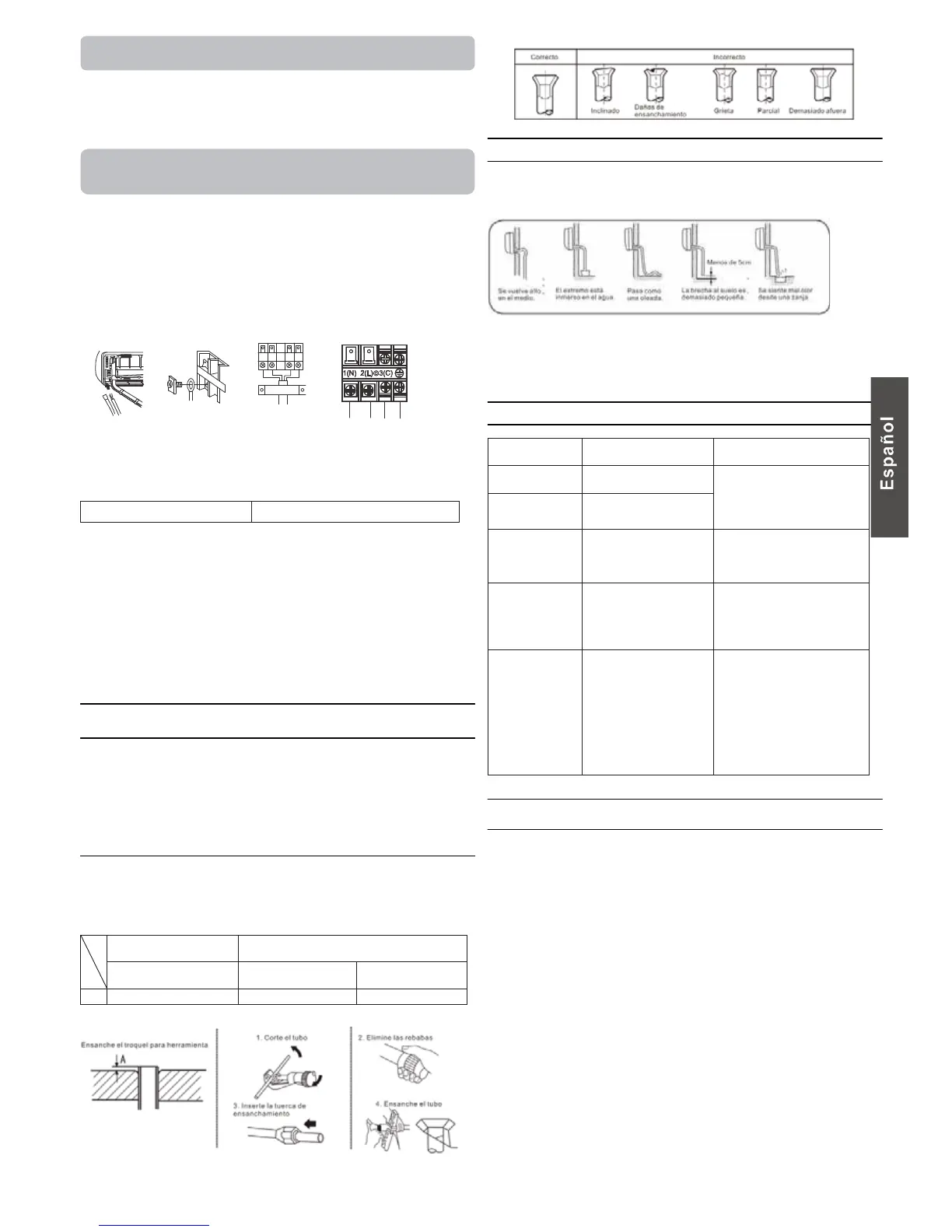

Cuando se conecta el cable tras instalar la unidad
interio
1. Inserte, desde el exterior de la sala, el cable en el lado
izquierdo del orificio de pared, donde el tubo ya existe.
2. Extraiga el cable hasta la parte frontal, y conecte el cable
formando un lazo.
Cuando se conecta el cable antes de instalar la
unidad interior
Inserte el cable desde la parte trasera de la unidad, luego
extraiga el mismo hasta hasta la parte frontal.
Afloje los tornillos e inserte los extremos del cable
completamente en el bloque de terminales, luego apriete los
tornillos.
Tire el cable ligeramente, para asegurarse de que los cables
hayan sido insertados y apretados de forma adecuada.
Tras la conexión del cable, no deje nunca de sujetar el cable
conectado con la cubierta de cableado.
Unidad interior

A la Unidad exterior
Nota:
Durante la conexión del cable, confirme atentamente el número
de terminales de las unidades interior y exterior. Si el cableado
es incorrecto, no podrá llevar a cabo una operación adecuada y
resultará en defectos.
Conexión de cableado 4G0,75mm²
1. Si el cable de alimentación está dañado deberá ser
reemplazado por el fabricante, agente de servicio o persona
cualificada similar. El tipo del cable de conexión es H05RN-F o
H07RN-F.
2. Si se funde el fusible de la placa de PC, cámbielo por otro de
tipo T. 3,15 A / 250 V AC (Interior).
3. El método de cableado debe satisfacer los requisitos de las
normas locales de cableado.
4. Después de la instalación, el enchufe de alimentación debe
encontrarse ubicado en un lugar fácilmente accesible.
5. Un disyuntor debe ser incorporado en el cableado fijado. El
disyuntor debe ser interruptor bipolar; y la distancia entre sus dos
contactos no debe ser inferior a 3mm.
5
Instalación de la Fuente de Alimentación
La fuente de alimentación debe ser utilizada exclusivamente
para el aire acondicionado.
En caso de instalar un aire acondicionado en un lugar húmedo,
por favor instale un disyuntor de fugas de tierra.
Para la instalación en otros lugares, utilice un disyuntor de
circuito en la medida de lo posible.
6
Corte y Ensanchamiento de Tubo
Lleve a cabo el corte de tubo con un cortatubos, y debe eiliminar
las rebabas.
Tras insertar la tuerca de ensanchamiento, lleve a cabo el
ensanchamiento.
Herramienta para
ensanchar para R410A
Herramienta para ensanchar convencional
Tipo de embrague Tipo de embrague
(Tipo rígida)
Tipo de embrague
A 0-0,5mm 1,0-1,5mm 1,5-2,0mm
7
Acerca del Drenaje
Por favor, instale el manguito de drenaje para formar una
pendiente en descenso sin fallo.
Por favor, no lleve a cabo el drenaje como se muestra abajo.
Por favor, vierta el agua en la bandeja de drenaje de la unidad
interior, y confirme que el drenaje está llevado a cabo al exterior
con seguridad.
In caso de que el manguito de drenaje adjunto se encuentre en
una sala, por favor aplique el aislamiento térmico al mismo sin
fallo.
8
Acerca del Drenaje
Indicación de
código
Descripción del
problema
Análisis y diagnóstico
E1 Fallos del sensor de
temperatura de la sala
E2 Fallos del sensor de
intercambio del calor
Conexión del conector
defectuoso;
Termisor defectuoso;
PCB defectuosa;
E4 Error de EEPROM
interior
Datos de EEPROM
defectuosos;
EEPROM defectuosos;
PCB defectuosa;
E7 Fallos de
comunicaciones entre
las unidades interior y
exterior
Error de transmisión de
señales de las unidades
interior y exterior debido al
error de cableado;
PCB defectuosa;
E14 Mal funcionamiento del
motor del ventilador
interior
Alto de operación debido a
la rotura del cable dentro del
motor del ventilador;
Alto de operación debido a
la rotura de los conductores
del motor del ventilador;
Error de detección debido a
la PCB defectuosa de la
unidad interior;
9 Comprobación de Instalación y Prueba de
Funcionamiento
ŶPor favor, explique amablemente a nuestros consumidores
cómo operar mediante el manual de instrucciones.
Compruebe los Ítems para la Prueba de Funcionamiento
ƑMarque ¥ en los cuadros
ƑFugas de gas desde la conexión de tubos?
ƑAislamiento térmico de conexión de tubos?
ƑSe inserta el cableado de conexión interior y exterior al bloque
de terminales con firmeza?
ƑSe fija el cableado de conexión interior y exterior de forma
apretada?
ƑSe lleva a cabo el drenaje con seguridad?
ƑSe conecta el cable de puesta a tierra de forma segura?
ƑSe fija la unidad interior con seguridad?
ƑEl voltaje de la fuente de alimentación cumple con el código?
ƑExiste algún ruido?
ƑSe ilumina la lámpara correctamente?
ƑLa refrigeración y la calefacción (cuando en la bomba de calor)
han funcionado con normalidad?
ƑEl regulador de temperatura de la sala funciona sin problemas?
43
