Instalação de Unidade Interior
Ferramentas Necessárias para Instalação
Driver
•
Pinça•
Serra•
Furadeira de núcleo de furo•
•
Chave inglesa
(17, 19 e 26mm)
• Detector de escape de gás
ou solução de sabão-e-água
Selecção de Lugar de Instalação
ƽLugar, robusto não causando vibração, que o corpo pode ser
suportado suficientemente.
ƽLugar, não afectado por aquecimento nem vapor gerado na
vicinidade, que a entrada e a saída de unidade não são
perturbadas.
ƽLugar, possível para drenar facilmente, que o tubo pode ser
ligado com a unidade exterior.
ƽ Lugar, que o ar frio pode ser espalhado num quarto
inteiramente.
ƽ Lugar, perto dum receptáculo de potência, com espaço
suficiente em volta.
ƽLugar que a distância de mais de 1m de televisões, rádios,
apaelhos sem fio e lâmpadas fluorescentes pode ser deixada.
ƽNo caso de fixar o controlar remoto numa parede, lugar que a
unidade interior pode receber os sinais quando as lâmpadas
fluorescentes no quarto são iluminadas.
Os modelos adoptam ao HFC refrigerante livre R410A
Recurso de Potência
ƽ Antes de inserir a potência no receptáculo, verifique a
voltagem sem falha.
ƽ O fornecimento de potência é mesmo com a etiqueta
correspondente.
• Chave inglesa de torque
7mm, 22mm, 26mm)
(1
• Cortador de tubo
• Ferramenta de alargamento
• Faca
• ita de medição F
•Alargador
ƽInstale um circuito de ramo exclusivo de potência.
ƽUm receptáculo deve ser ajustado numa distância que o cabo
de potência pode ser alcançado. Não estenda o cabo por o
cortar.
Partes de Acessórios
Controlador Remoto (1)
Mangueira de drenagem (1)
Bateria seca de R-03 (2)
Tampa plástica (4)
Parafuso de Ø4x25 (4)
Placa de montagem (1) Filtro de purificação do ar (opcional) (1)
Selecção de Tubo
Tubo de líquido Ø6.35x0.8mm PARA 09K 12K
Tubo de gás Ø9.52x0.8mm
Tubo de líquido Ø6.35x0.8mm PARA 18K
Tubo de gás Ø12.7x0.8mm
Tubo de líquido Ø9.52x0.8mm PARA 24K
Tubo de gás Ø15.88x1.0mm

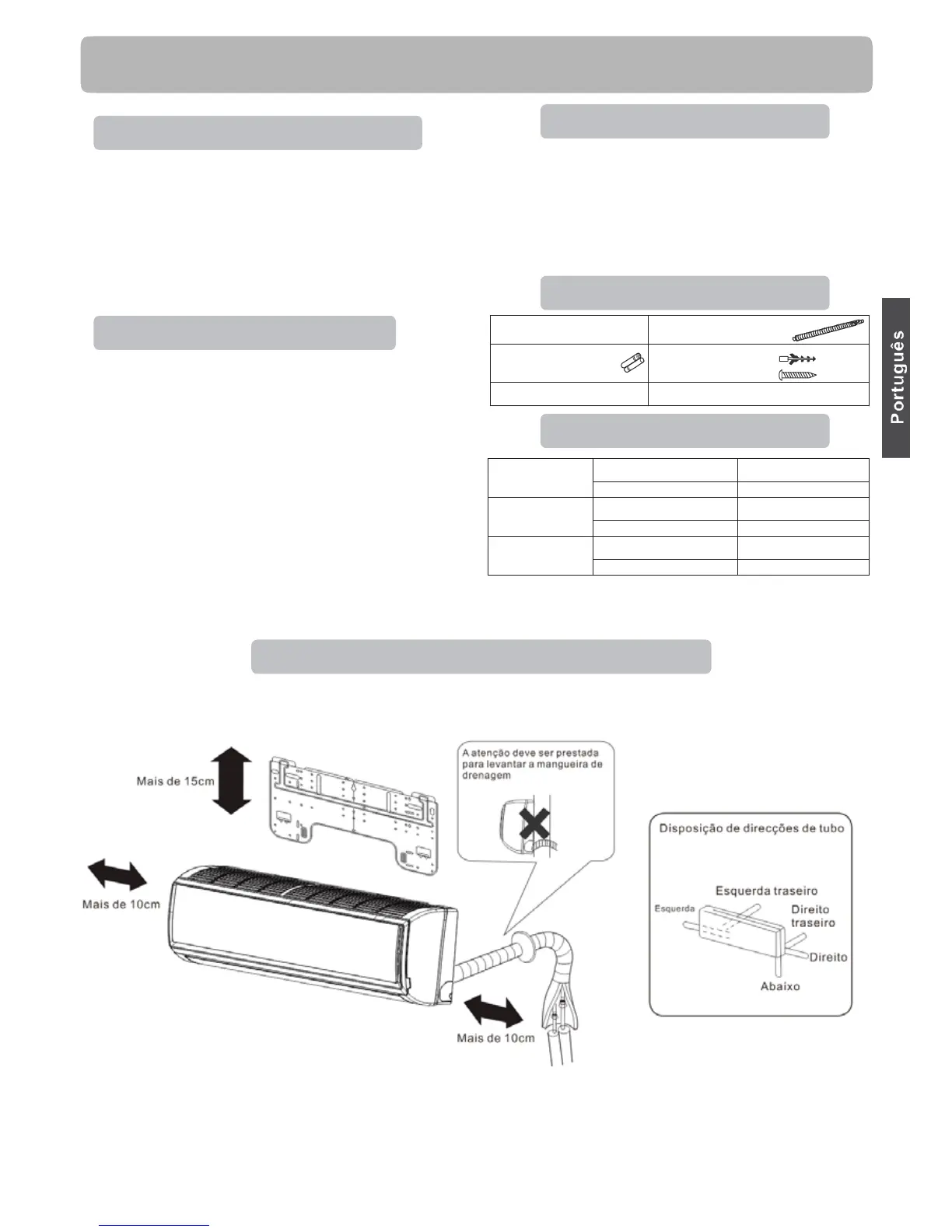

Desenho para instalação de unidades interiores
A distância entre a unidade interior e o chão deve ser mais de 2m.
Favor seja sujeito para o produto actual comprado, a imagem referida é só para a sua referência.
