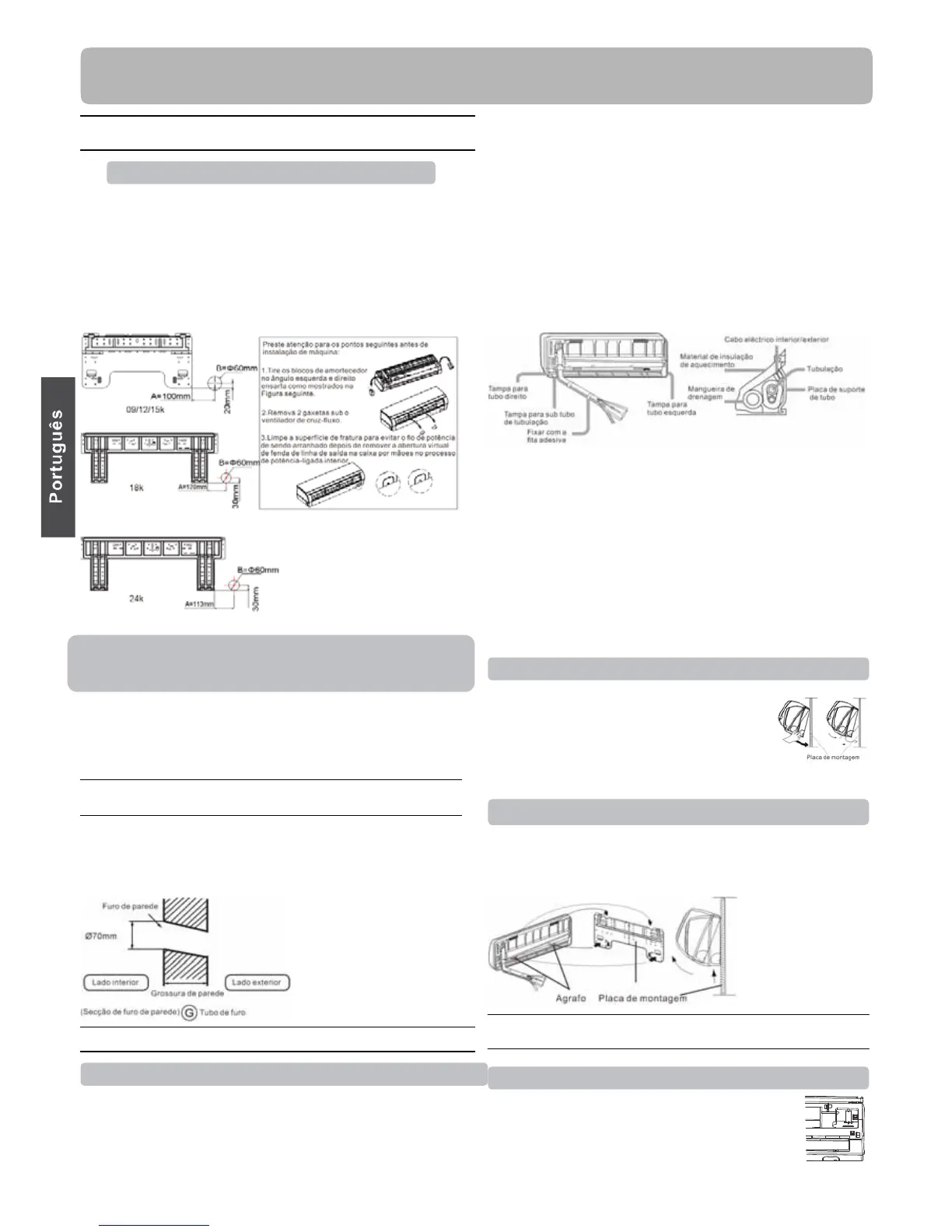

Instalação de Unidade Interior
1 Apropriado à Placa de Montagem e Posição de
Furo de Parede
Quando a placa de montagem é primeiro fixada
1.Realizar, baseado pilares ou entradas vizinhos, um nível
apropriado para placa para ser fixo contra a parede, e depois
temporariamente apertada a placa com um prego de aço.
2.Assegura que mais uma vez o nível apropriado de placa, por
pendurar um fio com um peso de cima central de placa, e depois
aperte seguramente a placa com o prego de aço.
3.Procure a locação A de furo de parede usando uma fita de
medição
Quando a placa de montagem é fixa de barra de
lado e lintel
ƔFixe para a barra de lado e lintel uma barra de montagem, que
é vendada separadamente, e depois aperte a placa para a barra
de montagem fixa.
ƔRefera ao artigo anterior, “quando a placa de montagem é
primeira fixada”, para a posição de furo de parede.
2
Fazer um Furo na Parede e Ajustar a Tampa de
Furo de Tubo
ƔFaça um furo de 70mm no diamêtro, descendo ligeiramente
para o exterior de parede.
ƔInstale a tampa de furo de tubo e vede com massa de vidraceiro
depois de instalação
3Instalação de Unidade Interior
Desenho de Tubo
[Tubo Traseiro]
ƔDesenhe os tubos e a mangueira de drenagem, e depois
aperte-os com uma fita adesiva.
108
[Esquerda ·Esquerda – traseiro tubo]
ƔNo caso de tubo de lado esquerda, corte, com uma pinça, e a
tampa para o tubo esquerda.
ƔNo caso de tubo esquerda-traseiro, dobre os tubos segundo a
direcção de tubo para a marca de furo para o tubo
esquerda-traseiro que é marcado nos materiais de insulação de
aquecimento.
1.Insera a mangueira de drenagem no dente de materiais de
insulação de aquecimento de unidade interior.
2.Insera o cabo eléctrico interior/exterior de lado traseiro de
unidade interior, e puxe-o no lado dianteiro, e depois ligue-os.
3.Revesita o selo de alargamento enfrentar com óleo de
refrigerante e ligue os tubos. Cobra a parte de conexão com os
materiais de insulação de aquecimento estreitamente, e
assegura que fixa com a fita adesiva.
ƔO cabo eléctrico interior/exterior e a mangueira de drenagem
devem ser encadernado com a tubulação de refrigerante por
proteger a fita.
[Outra tubulação de direcção]
ƔCorte, com uma pinça, a tampa para a tubulação segundo a
direcção de tubulação e depois dobre o tubo segundo a posição
de furo de parede. Quando está a dobrar, cuidado não estalar os
tubos.
ƔLigue antes de entregar o cabo eléctrico interior/exterior, e
depois puxe o ligado com a insulação de aquecimento de ligar a
parte especialmente.
Fixar o corpo de unidade interior
ƔPenture certamente o corpo de unidade
entalhes superiores de placa de montagem.
Mova o corpo de lado para lado para verificar a
sua fixação segura.
ƔPara fixar o corpo na placa de montagem,
segure o corpo obliquamente de lado inferior e depois coloque
para baixo perpendicularmente.
Descarrega de corpo de unidade interior
ƔQuando você descarrega a unidade interior, favor use a sua
mão para levantar o corpo para deixar o agrafo, e depois levante
o fundo de corpo para exterior ligeiramente e levante a unidade
obliquamente até sair de placa de montagem.
4
Ligar o Cabo Eléctrico Interior/Exterior
Remover a tampa de fio
ƔRemova a tampa de terminal no canto de fundo
direito de unidade interior, e depois tire a tampa de
fio por remover os seus parafusos.
