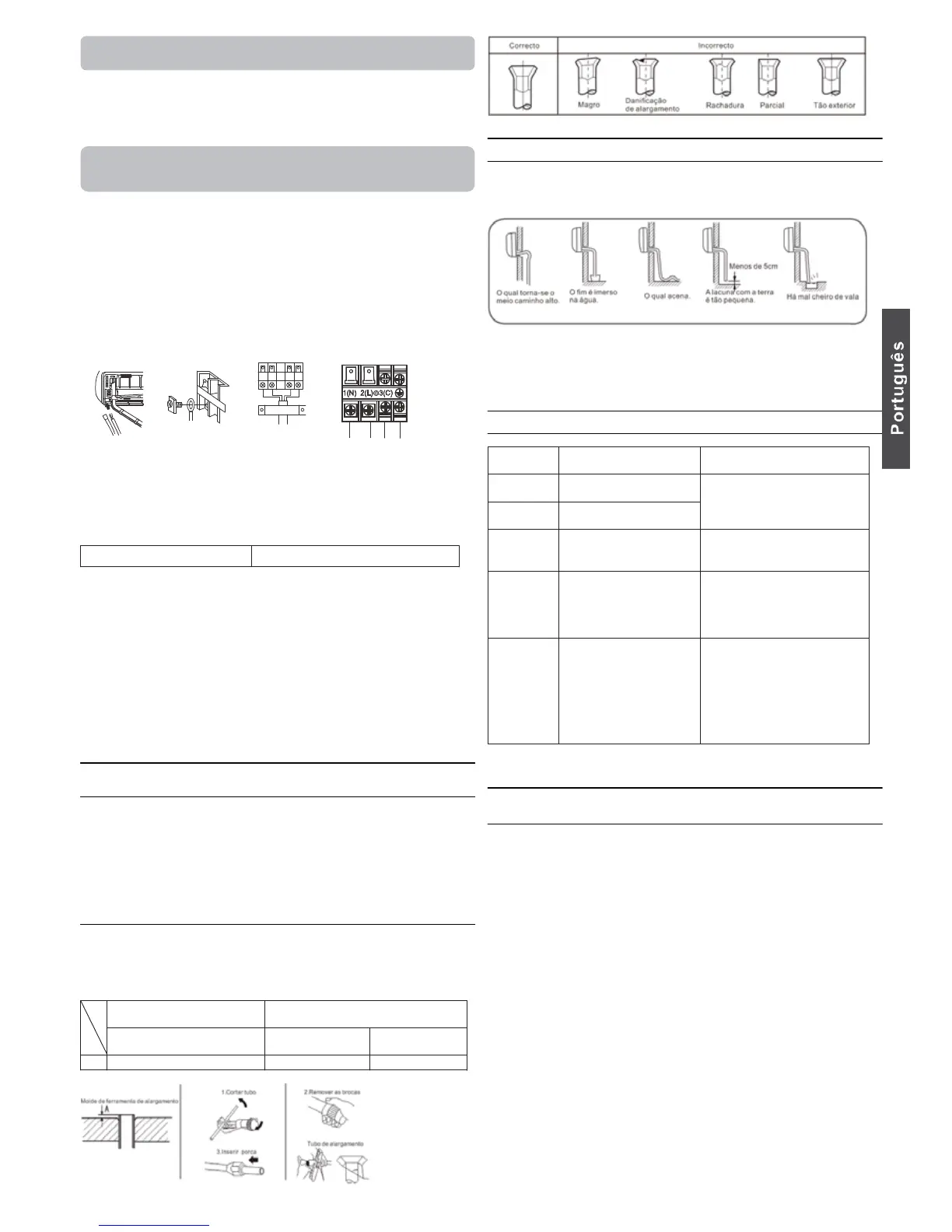

Quando está a ligar o cabo depois de instalar a
unidade interior
1.Insera de lado exterior o cabo de quarto no lado esquerda de
furo de parede, em que o tubo já existe.
2.Puxe o cabo no lado dianteiro, e ligeu o cabo marcando um
loop.
Quando está a ligar o cabo antes de instalar a
unidade interior
ƔInsera o cabo de lado traseiro de unidade, e depois puxe no
lado dianteiro.
ƔSolte os parafusos e insera os fins de cabo completamente no
bloco de terminal, e depois aperte os parafusos.
ƔPuxe o cabo ligeiramente para assegurar que os cabos são
inseridos bem e apertados.
ƔDepois de ligação de cabo, nunca falha apertar o cabo ligado
com a tampa de fio.
Unidade interior
Para a unidade exterior
Nota:
Quando está a ligar o cabo, confirme o número de terminal de
unidades interiores e exteriores cuidadosamente. Se o fio não é
correcto, a operação apropriada não pode ser realizada e vai
causar defeito.
Fio de ligação 4G0,75mm²
1.Se o fio de fornecimento é avariado, o qual deve ser substituido
por fabricante ou o seu agente de serviço ou uma pessoa
qualificada similar. O tipo de fio de ligação é H05RN-F ou
H07RN-F.
2.Se o fusível na PC tábua é quebrado, favor o mude com o tipo
de T.3.15A/250VAC (Interior).
3.O método de fio deve ser na linha com o padrão de fio local.
4.Depois de instalação, a tomada de potência deve ser
alcançada facilmente.
5.Um quebrador deve ser incorporado no fio fixo. O quebrador
deve ser interruptor de tudo-furo e a distância entre os seus dois
contactos não podem ser menos de 3mm.
5
Instalação de Recurso de Potência
ƔO recurso de potência deve ser usado exclusivamente para o ar
condicionado.
ƔNo caso de instalar um ar condicionado num lugar húmido,
favor instale um quebrador de vazamento à terra.
ƔPara instalar nos outros lugares, use um quebrador de circuito
mais longe como possível.
6
Cortar e Trabalho de Alargamento de Tubulação
ƔA corta de tubo é realizada com um cortador de tubo e brocas
devem ser removidos.
ƔDepois de inserir a porca de alargamento, o trabalho de
alargamento é realizado.
Ferramenta de alargamento
para R410A
Ferramenta de alargamento
convencional
Embreagem-tipo Embreagem-tipo
(rígido-tipo)
Embreagem-tipo
A
0-0.5mm 1.0-1.5mm 0-0.5mm
7 Na Drenagem
ƔFavor instale a mangueira de drenagem para ser inclinada para
baixo sem falha.
ƔFavor não faça a drenagem como mostrada abaixo.
ƔFavor derrame água no tacho de drenagem de unidade interior,
e confirme que a drenagem é realizada certamente para exterior.
ƔNo caso que a mangueira de drenagem juntada seja num
quarto, favor use a insulação de aquecimento para sem falha.
8
Na Drenagem
Indicação
de código
Descrição de problema Analisar e diagnosticar
E1 Falha de sensor de
tempeatura de quarto
E2 Falha de sensor de
aquecimento-troca
Conexão de ligador defeituoso;
Termistor defeituoso;
PCB defeituoso;
E4 Erro de EEPROM interior EEPROM dados defeituosos;
EEPROM defeituoso;
PCB defeituoso;
E7 Fault comunicação entre
as unidaes interiores e
exteriores
Erro de transmissão de sinal de
unidade interior-unidade
exterior devido a erro de
balanço;
PCB defeituoso;
E14 Malfunção de motor de
ventilador interior
A operação para devido a
quebra de fio no interior de
motor de ventilador; a opeação
para devido a quebra de fios
liderados de motor de
ventilador; erro de detecção
devido a PCB de unidade
interior defeituoso;
9 Verificação para Instalação e Rodar o Teste
ŶFavor explique gentilmente para nossos clients como opera via
manual de instrução.
Verificar os Itens para o Teste Rodar
ƑPõe a marca de verificação ¥
පEscape de gás de ligação de tubo?
පInsulação de aquecimento de ligação de tubo?
පOs fios de ligação interiores e exteriores são inseridos
firmemente para o bloco de terminal?
පO fio de ligação interior e exterior é fixado firmemente?
පA drenagem é realizada seguramente?
පA linha à terra é ligada seguramente?
පA unidade interior é fixada seguramente?
පA voltagem de recurso de potência é respeitada por código?
පHá algum barulho?
පA lâmpada ilumina normalmente?
පA refrigeração e o aquecimento (quando na bomba de
aquecimento) são realizados normalmente?
පA operação de regulador de temperatura de quarto é normal?
109
