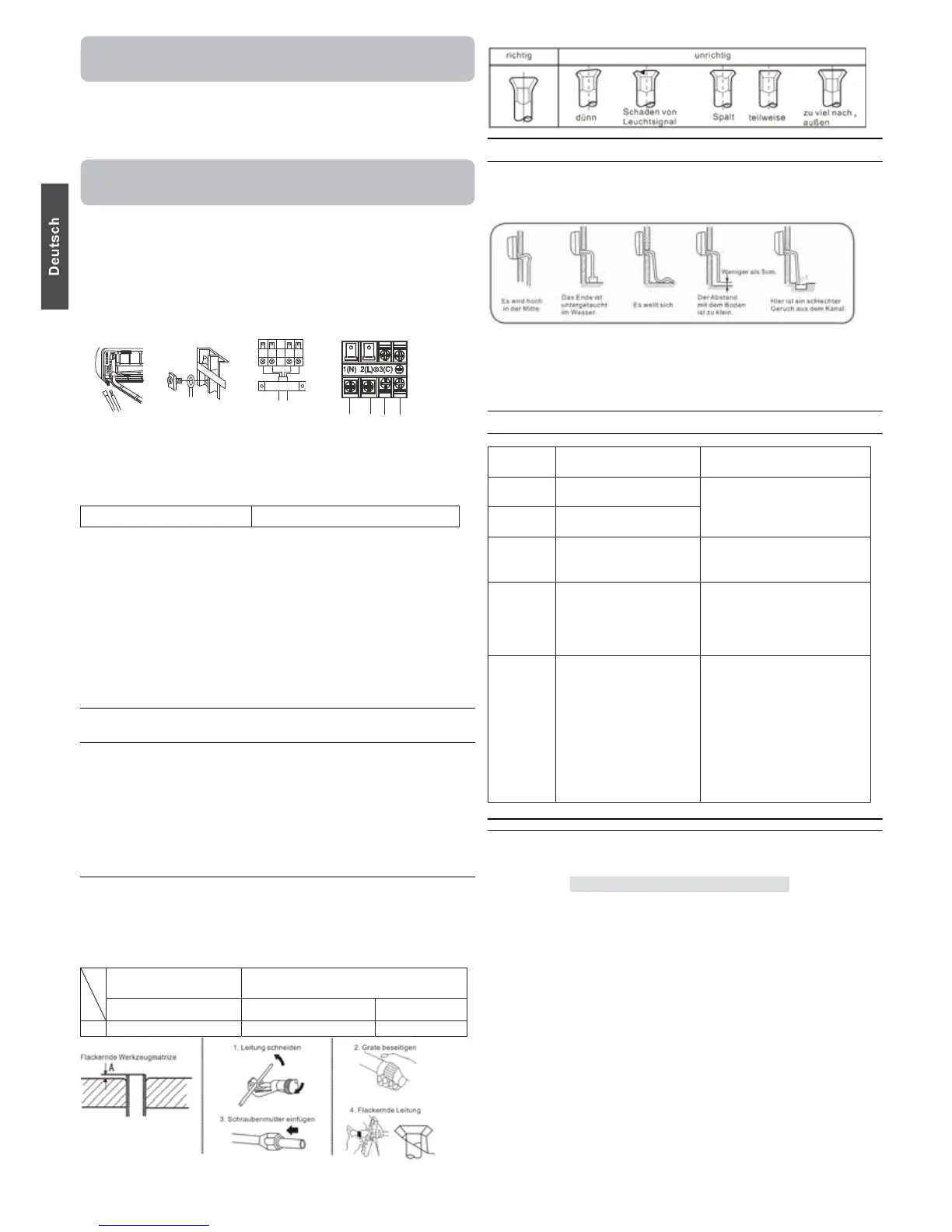

Wenn Sie das Kabel nach der Installation von Innengerät
verbinden
1.Fügen Sie das Kabel außer dem Zimmer in der linken Seite von
Wandloch ein, wo die Leitungen schon existiert haben.
2.Ziehen Sie das Kabel von der Vorderseite und verbinden Sie
das Kabel, eine Schleife zu machen.
Wenn Sie das Kabel vor der Installation von Innengerät
verbinden
ƔFügen Sie das Kabel aus der Rückseite vom Gerät ein und
dann ziehen Sie es aus auf der Vorderseite.
ƔLockern Sie die Schrauben und fügen Sie das Ende der Kabel
völlig in Terminalblock ein. Dann ziehen Sie die Schrauben an.
ƔZiehen Sie das Kabel leicht, um es festzustellen, ob die Kabel
schon richtig eingefügt und angezogen werden.
ƔNach der Verbindung von Kabel müssen Sie das verbundene
Kabel mit Decke der Leitung befestigen.
Innengerät
zum Außengerät
Achtung
Wenn Sie das Kabel verbinden, müssen Sie die terminale
Nummer von Innengerät und Außengerät sorgfältig prüfen. Wenn
die Leitung nicht richtig ist, kann die korrekte Operation nicht
gemacht werden und es wird zum Defekt führen.
Verbindungsleitung 4G0,75mm²
1. Wenn die Versorgunskode beschädigt ist, muss es von
Hersteller oder seine Service-Agent oder eine ähnliche
qualifizierte Person ersetzt werden. Der Typ von
Verbindungsleitung ist H05RN-F oder H07RN-F.
2. Wenn die Sicherung von PC Schnittstelle gebrochen ist,
wechseln Sie es bitte mit dem Typ von T.3.15A/250VAC (Indoor).
3. Die Methode der Leitung soll mit dem lokalen Standard der
Leitung entsprechen.
4. Nach der Installation soll der Stecker leicht erreicht werden.
5. Die fixierte Leitung soll einen Schalter beinhalten. Der Schalter
soll alle Polen schalten und der Distanz zwischen seinen zwei
Kontakten soll nicht weniger als 3mm.
5.Installation von Stromquelle
ƔDie Stromquelle muss exklusiv benutzt für Klimagerät.
ƔIm Fall der Installation von Klimagerät an eine feuchte Stelle
installieren Sie bitte einen Erdschluss-Schutzschalter.
ƔFür die Installation an anderen Stellen benutzen Sie einen
Schutzschalter möglichst fern.
6.Schneiden und Flackern von Leitung
ƔDas Schneiden der Leitung ist mit einem Schneidewerkzeug für
Leitung durchgeführt und die Grate müssen beseitigt werden.
ƔNach der Einfügung von flackernder Schraubenmutter ist die
flackernde Arbeit fertig.
Flackernde Werkzeug
für R410A
Konventionelle flackernde Werkzeug
Kupplung-Typ Kupplung-Typ(starr-Typ) Kupplung-Typ
A 0-0.5mm 1.0-1.5mm 0-0.5mm
54
7 Kanalisation
ƔInstallieren Sie bitte den Ablassschlauch, um es nach unten
kein Versagen gibt.
ƔMachen Sie bei der Kanalisation nicht wie unten.
ƔSchütten Sie bitte Wasser in der Abflusspfanne von Innengerät
und bestätigen Sie, dass das Abflusswasser wirklich nach außen
geführt wird.
Ɣ Wenn der gebundene Ablassschlauch in einem Zimmer ist,
benutzen Sie die Wärmeisolierung bitte ohne Versagen.
8 Kanalisation
Zeichen
von Kode
Beschreibung der
Probleme
Analyse und Diagnose
E1 Versagen von
Zimmertemperatur-Sensor
E2 Versagen von
Wärmewechsler-Sensor
fehlerhafter
Verbindungsvermittler;
fehlerhafter Thermistor;
fehlerhafte PCB
E4 Fehler von innerer
EEPROM
fehlerhafte EEPROM Daten;
fehlerhafte EEPROM;
fehlerhafte PCB;
E7 Kommunikationsfehler
zwischen Innengerät und
Außengerät
wegen der Störung von Leitung
ist die Signalübertragung
zwischen Innengerät und
Außengerät fehlerhaft;
fehlerhafte PCB;
E14 Störung von innerem
Ventilatorsmotor
Halt der Operation wegen der
Unterbrechung von Leitung
innerhalb des
Ventilatorsmotors;
Halt der Operation wegen der
Unterbrechung von
Zuleitungsdraht des
Ventilatorsmotors;
Entdeckungsfehler wegen des
fehlerhaften Innengeräts PCB;
9 Überprüfen für Installation und Probelauf
Ŷ Erklären Sie bitte freundlich unseren Kunden, wie man es mit
der Anweisung manuell bedient.
Punkte der Überprüfung für Probelauf
ƑSchreiben Sie die Markierung ¥ in den Boxen
Ƒ Gasaustritt von der Leitungsverbindung?
Ƒ Wärmeisolierung von der Leitungsverbindung?
Ƒ Sind die verbundenen Leitungen vom inneren und außeren
Gerät stabil eingefügt zum terminalen Block?
Ƒ Ist die verbundene Leitung vom inneren und außeren Gerät gut
befestigt?
Ƒ Ist die Ablauf sicher installiert?
Ƒ Ist die Leitung für Erdschluss wirklich verbunden?
Ƒ Ist das Innengerät wirklich fixiert?
Ƒ Ist die Stromspannung von Stromquelle von dem Kode
festgehalten?
Ƒ Gibt es hier Geräusch?
Ƒ Leuchtet die Lampe normal?
Ƒ Sind Kühlen und Heizen (wenn in Hitze pumpt) normal
funktionieren?
Ƒ Ist die Operation des Regulators von Zimmertemperatur
normal?
