ERROR CODES AND TROUBLESHOOTING
PAGE 46
ENGLISH
ENGLISH
Outdoor Board Diagram
12K-18K

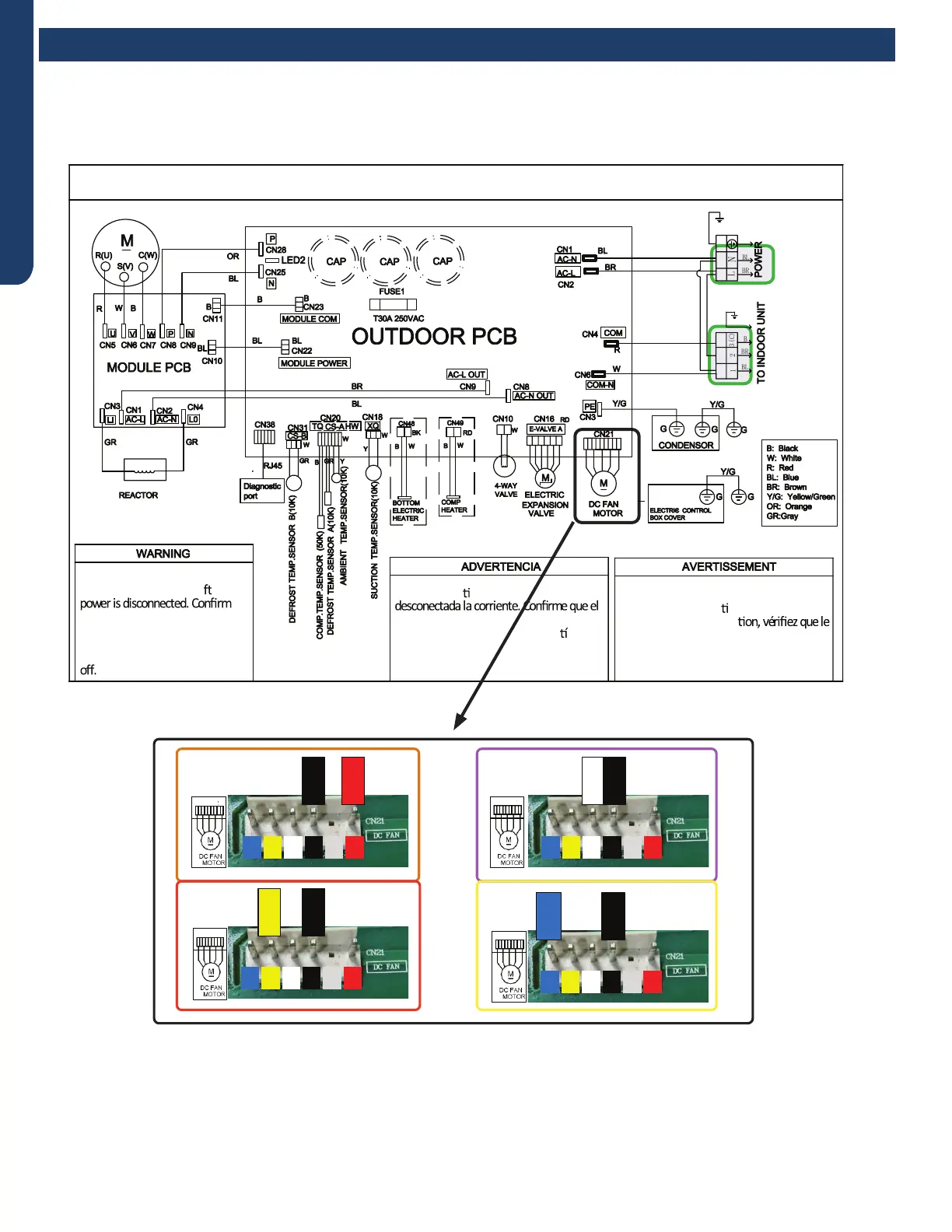

OUT D OOR UNIT WIRING DIAGRAM
0011509127A
OUTDOOR UNIT WIRING DI
AGRAM
COMPRESSOR
●
●
B
Y/G
1
2
3(C)
N
L
BL
BR
BR
BR
BL
Y/G
Y/G
0011520512
Electrical Shock Hazard
Capacitor retains charge a
er
voltage at capacitor has dissipated
(<10V DC) with hand held voltmeter
before servicing. LED2 light
between CN24 and CN26 should be
Riesgo de Descarga Eléctrica
El capacitor re
ene carga una vez
voltaje del capacitor se haya disipado (<10V
DC) apoyando la mano sobre el
vol
metro
antes de realizar el servicio técnico. La luz
LED2 que se encuentra entre CN24 y CN26
deberá estar apagada.
Risque de choc électrique
Le condensateur conserve sa charge après la
coupure de l’alimenta
on électrique. Avant
de procéder à une répara
courant au condensateur s’est dissipé
(<10 VCC) à l’aide d’un voltmètre manuel. Le
voyant LED2 entre CN24 et CN26 doit être
éteint.
Error Codes and Troubleshooting
Error Code: F8/LED1: 9 Flash
Wiring Diagram Reference
Outdoor Board Diagram
09K
12K-18K
OUTDOOR UNIT WIRING DIAGRAM
COMPRESSOR
Electrical Shock Hazard
Capacitor retains charge a er
voltage at capacitor has dissipated
Riesgo de Descarga Eléctrica
El capacitor re ene carga una vez
Risque de choc électrique
Le condensateur conserve sa charge après la
coupure de l’alimenta on électrique. Avant
0011509127A
RED
WHITE
BLACK
1/3456 1/3456
1/3456
BLUE
1/3456
BLACK
YELLOW
BLACK
BLACK

Haier GE Appliances AW36TL2HFA Specifications

General

Model Number	AW36TL2HFA
Brand	Haier GE Appliances
Cooling Capacity (BTU/h)	36000
Heating Capacity (BTU/h)	36000
SEER Rating	16
Voltage (V)	208/230
Phase	1
Refrigerant Type	R-410A
Type	Heat Pump
