Instructions d’installation

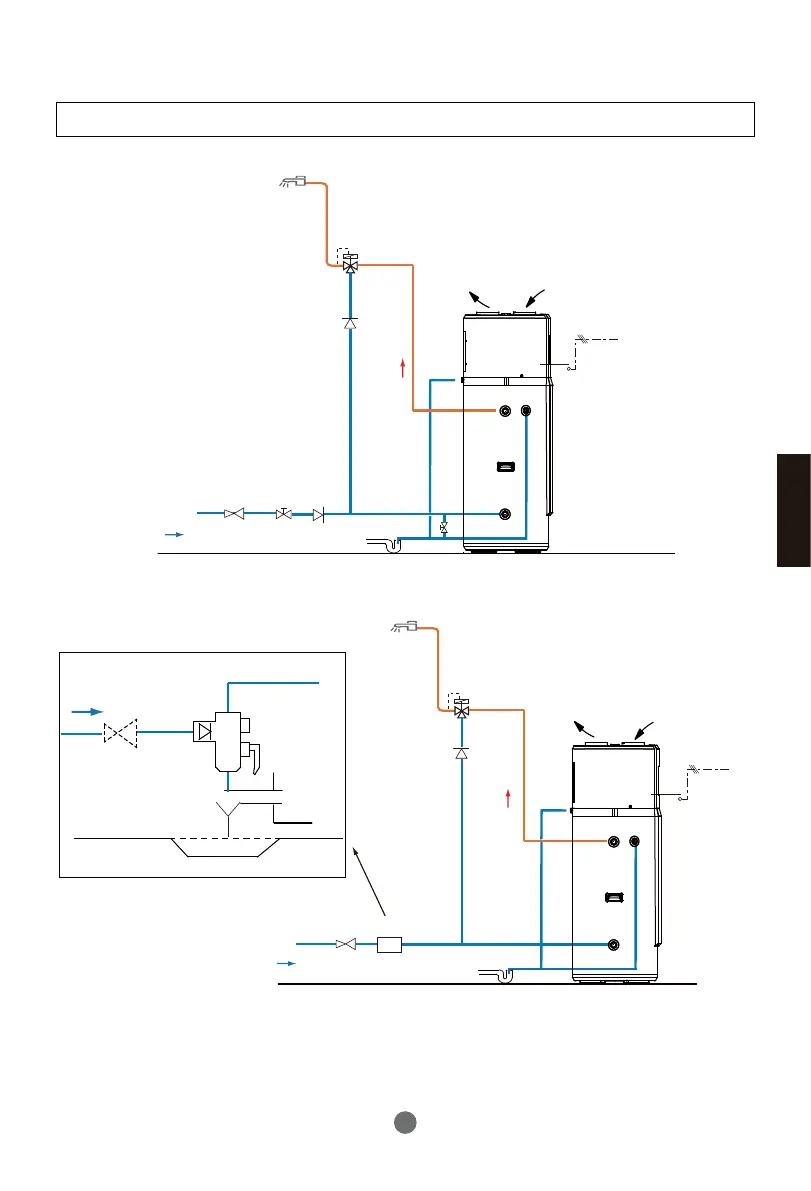

Schéma d’installation des tuyauteries HP200M3, HP250M3
Nota:
Installation A
Installation B(uniquement pour la France)
230V
50Hz

230V
50Hz
2CM
Mitigeur
thermostatique
Piquage pour
soupape de
sécurité
Sortie
eau
chaude
Évacuation
condensat
Détendeur Arrêt Antiretour
Entrée eau froide
Clapet anti-retour
Vidange
Mitigeur
thermostatique
Clapet
anti-retour
Évacuation
condensat
Sortie
eau
chaude
Bouchon
Entrée eau froide
Détendeur groupe de sécurité
Entrée réservoir
Arrêt
Sécurité
Purge
Antiretour
Vidange
- La vanne de décharge de pression, la vanne thermostatique, la vanne d’arrêt, le clapet
anti-retour, T&P valve et le groupe de sécurité ne sont pas inclus dans les
accessoires, veuillez sélectionner les accessoires appropriés sur le marché local ;
- Les valves avec la certification NF/CE sont recommandées.
