Instructions d’installation

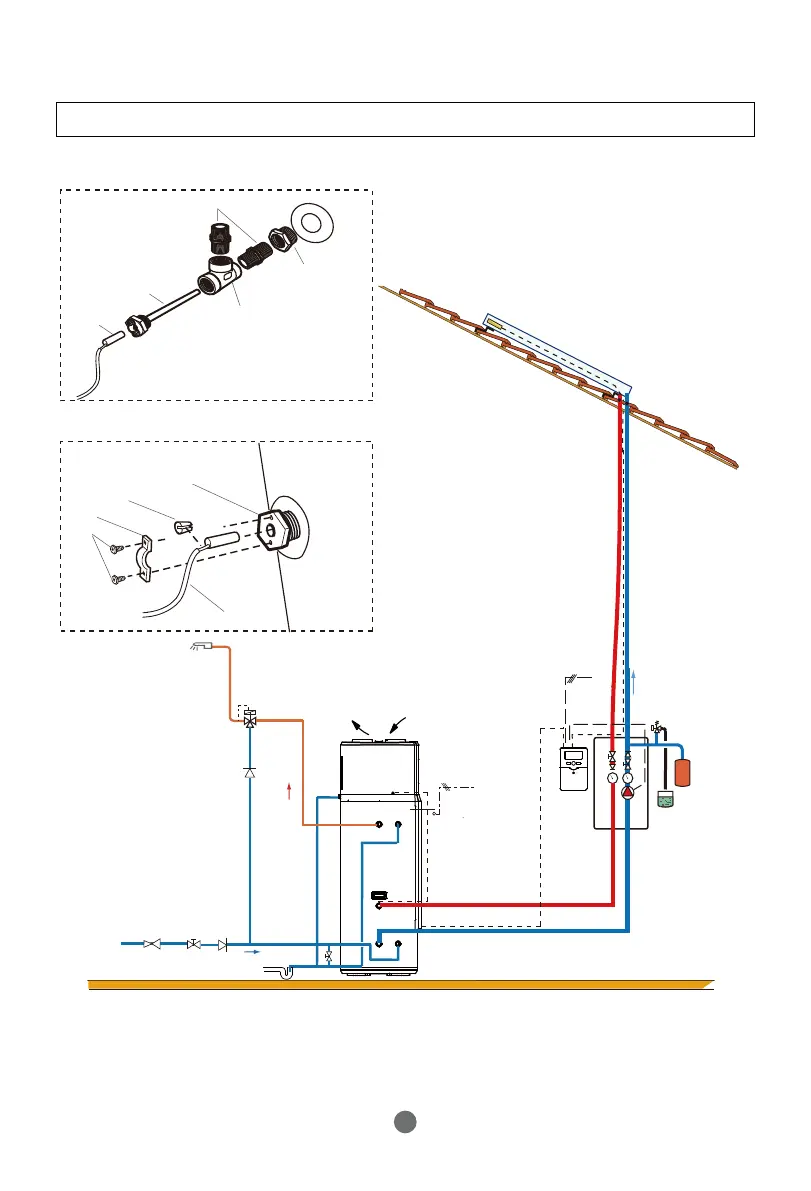

Connexion aux collecteurs solaires (Version HP250M3C)
AVERTISSEMENT : Plombier –soyez conscient
Quand vous utilisez l’énergie solaire, prière de vous assurer que la température
du réservoir d'eau de la pompe à chaleur ne dépasse pas 85°C.
Embout 1/2" (non fourni)
Douille de réduction
de 3/4" à 1/2"
(non fourni)
T-pièce
(non fourni)
Doigt de gant
(non fourni)
Capteur
Installation du capteur:
Capteur solaire
(pompe à chaleur)
230V
50Hz
Capteur solaire
(contrôleur solaire)
230V
50Hz
Mitigeur
thermostatique
Sortie
eau
chaude
Clapet anti-retour
Détendeur Arrêt Antiretour
Entrée eau froide
Valve de
sécurité
Évacuation
condensat
18
Installation du capteur(contrôleur solaire):
Capteur (non fourni)
Doigt de gant(φ6mm)
Doigt de gant bouchon
Attache
Vis
Pompe à chaleur
