Haier HP200M3 - Page 49

Instructions d’installation
Connexion à la chaudière à gaz (Version HP250M3C)
AVERTISSEMENT : Plombier –soyez conscient
Quand vous utilisez le réchauffement auxiliaire par chaudière, prière de vous
assurer que la température du réservoir d'eau de la pompe à chaleur ne dépasse
pas 85°C.
embout 1/2" (non fourni)
Douille de réduction
de 3/4" à 1/2"
(non fourni)
T-pièce
(non fourni)
Doigt de gant
(non fourni)
Capteur

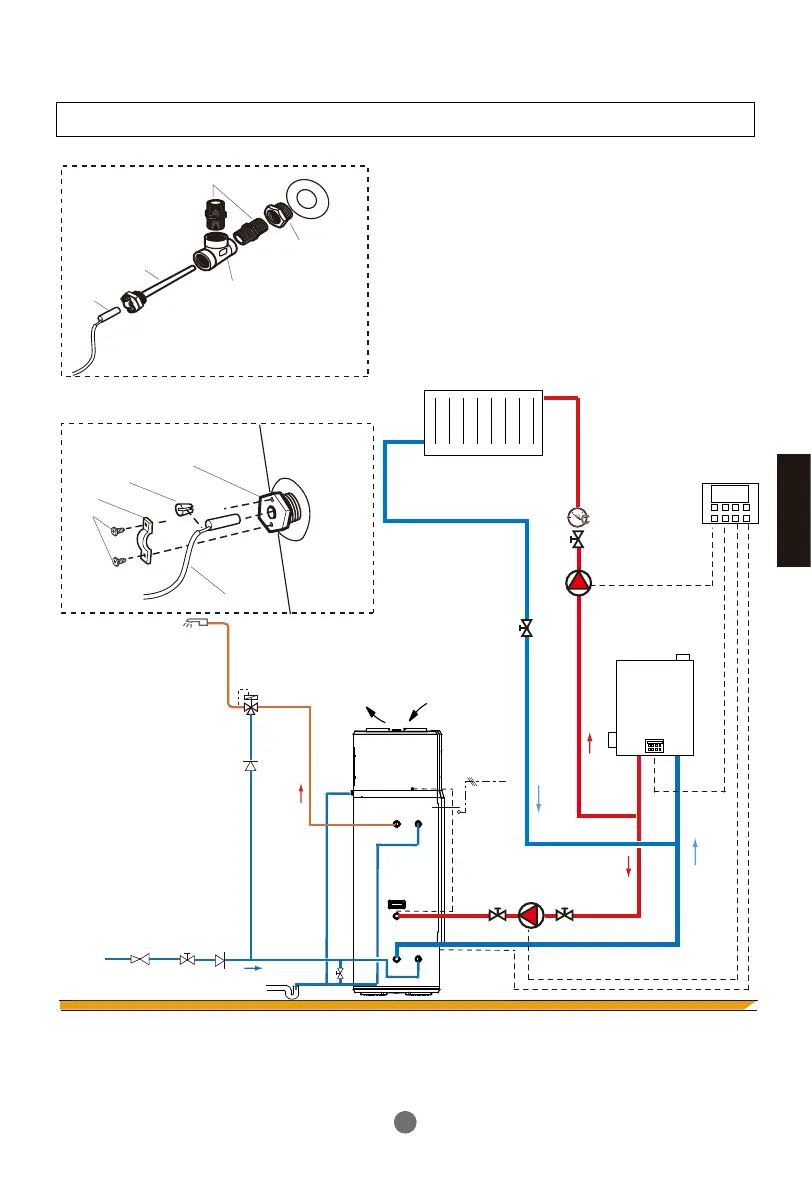

Installation du capteur:
chaudière
230V
50Hz
Capteur de chaudière
(pompe à chaleur)
Capteur de
chaudière
(contrôleur de la
chaudière)
Évacuation
condensat
Sortie
eau
chaude
Clapet anti-retour
Mitigeur
thermostatique
Valve de
sécurité
Détendeur Arrêt Antiretour
Entrée eau froide
19
Installation du capteur(contrôleur de
la chaudière):
Fançais
Capteur (non fourni)
Doigt de gant(φ6mm)
Doigt de gant bouchon
Attache
Vis
Pompe à chaleur
