Installationsanleitung

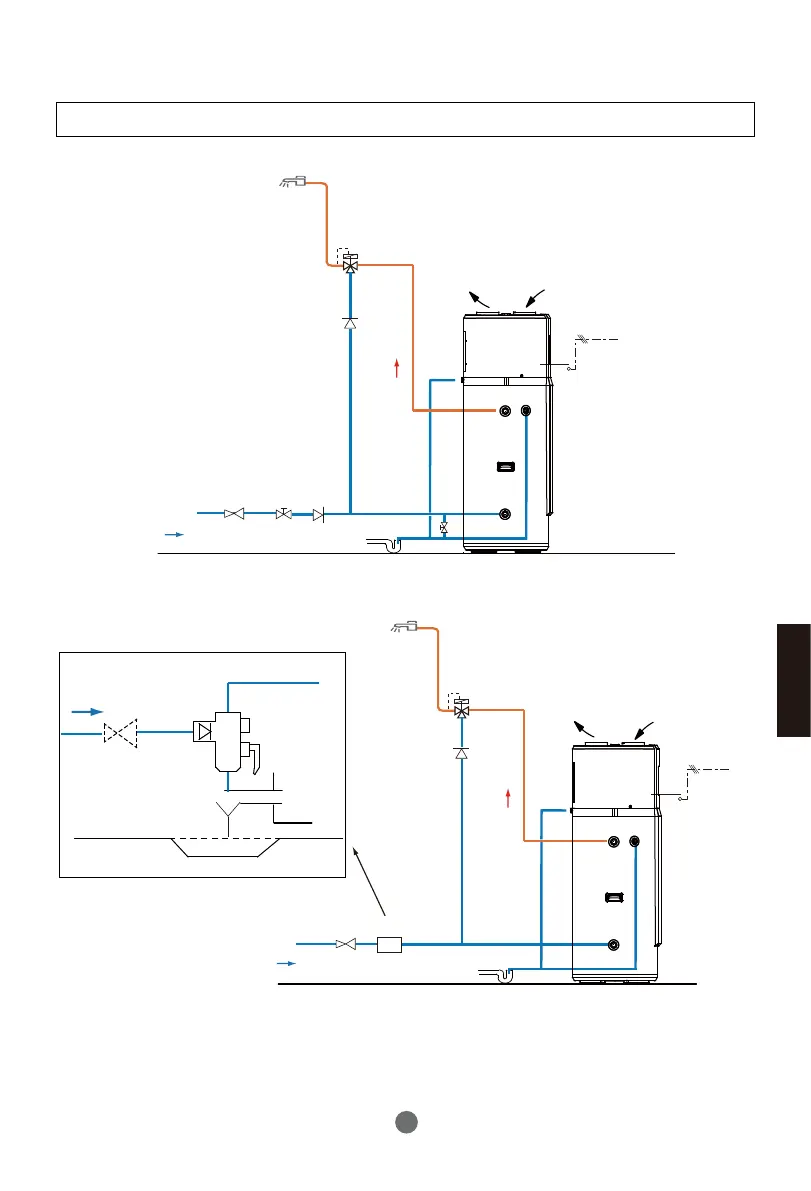

Schematische Darstellung der Rohranschlüsse
Hinweis:
Installation A
Installation B(nur für Frankreich)
- Überdruckventil, Thermostatventil, Absperrventil, Rückschlagventil,
Temperatur-/Druckventil und französisches Kombiventil nicht im Zubehör enthalten;
bitte wählen Sie die passenden Anschlüsse in einem Fachgeschäft in Ihrer Nähe aus.
- Wir empfehlen Ventile mit NF/CE-Zertifikat.
Thermostatventil
Sicherheitsventil
Wasserabfluss
Rückschlagventil
Kondensat
wasserabfluss
Heißwass
erauslass
Kaltwassereinlass
Wasser
auslass
Druckminderventil/Absper
rventil/Rückschlagventil
230V
50Hz

Verbindung mit dem
Wassereinlass des
Wasserbehälters
Rückschlagventil
Druckminderventil
Sicherheitsventil
Abwasserauslass
Check
valve
Druckminderventil Kombiventil
230V
50Hz
2CM
17
Thermostatventil
Sicherheitsventil
Wasserabfluss
Heißwass
erauslass
Kondensat
wasserabfluss
Kaltwassereinlass
Wasser
auslass
Deutsch
