Installationsanleitung

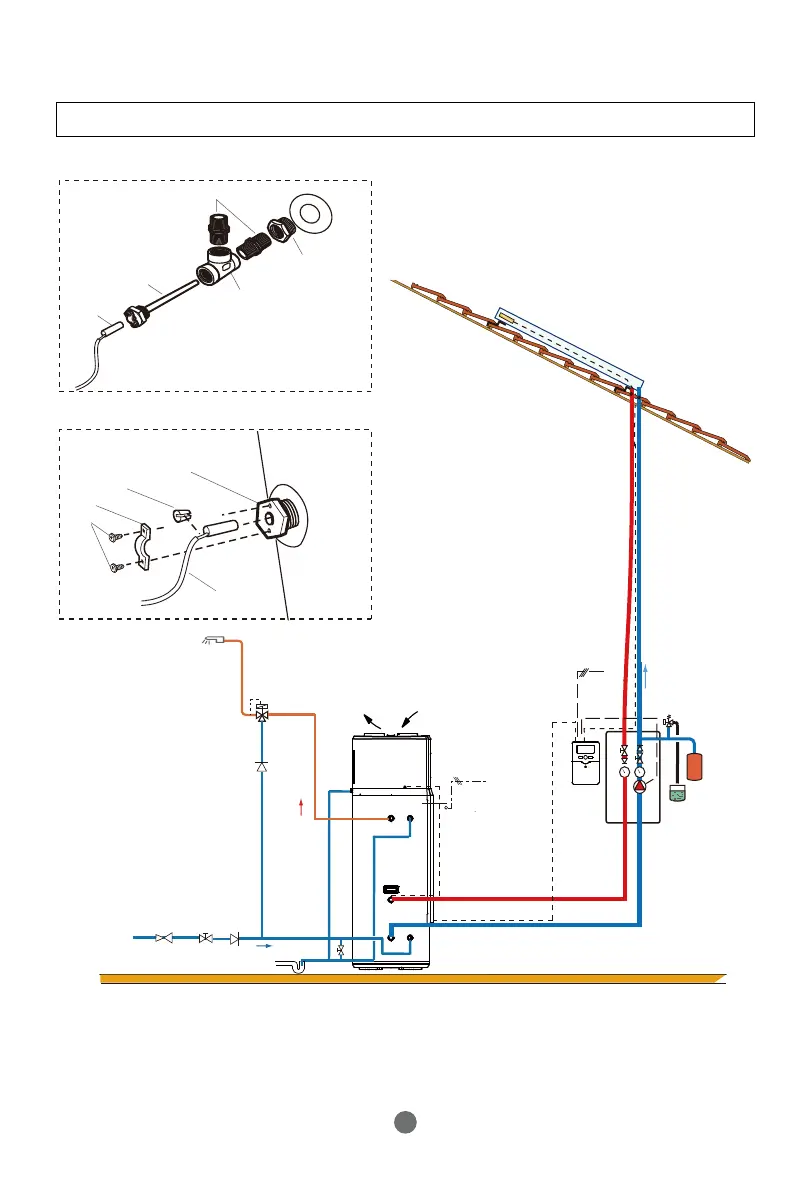

Anschluss an Solarkollektoren (Version HP250M3C)
Thermostatventil
Sicherheitsventil
Rückschlagventil
Kondensat
wasserabfluss
Solarsensor (Wärmepumpe)
Heißwass
erauslass
Kaltwassereinlass
Druckminderventil/Absper
rventil/Rückschlagventil
230V
50Hz
Solarsensor (Solarregler)
WARNUNG: Klempner sollten Folgendes beachten:
Wenn Solarenergie verwendet wird, muss sichergestellt sein, dass
die Wassertemperatur im Tank der Wärmepumpe 85°C nicht
übersteigt.
230V
50Hz
18
1/2" Rohstutzen (nicht inbegriffen)
3/4 " auf 1/2"
Reduzierhülse
(nicht inbegriffen)
T-Stück
(nicht inbegriffen)
sensortasche
(nicht inbegriffen)
sensor
Einbau des Sensors:
Einbau des Sensors(Solarregler):
Sensor
(nicht inbegriffen)
F
ühlerhüls (φ6mm)
Fühlerhülseneinsatz
Klammer
Schraube
Wärmepumpe
