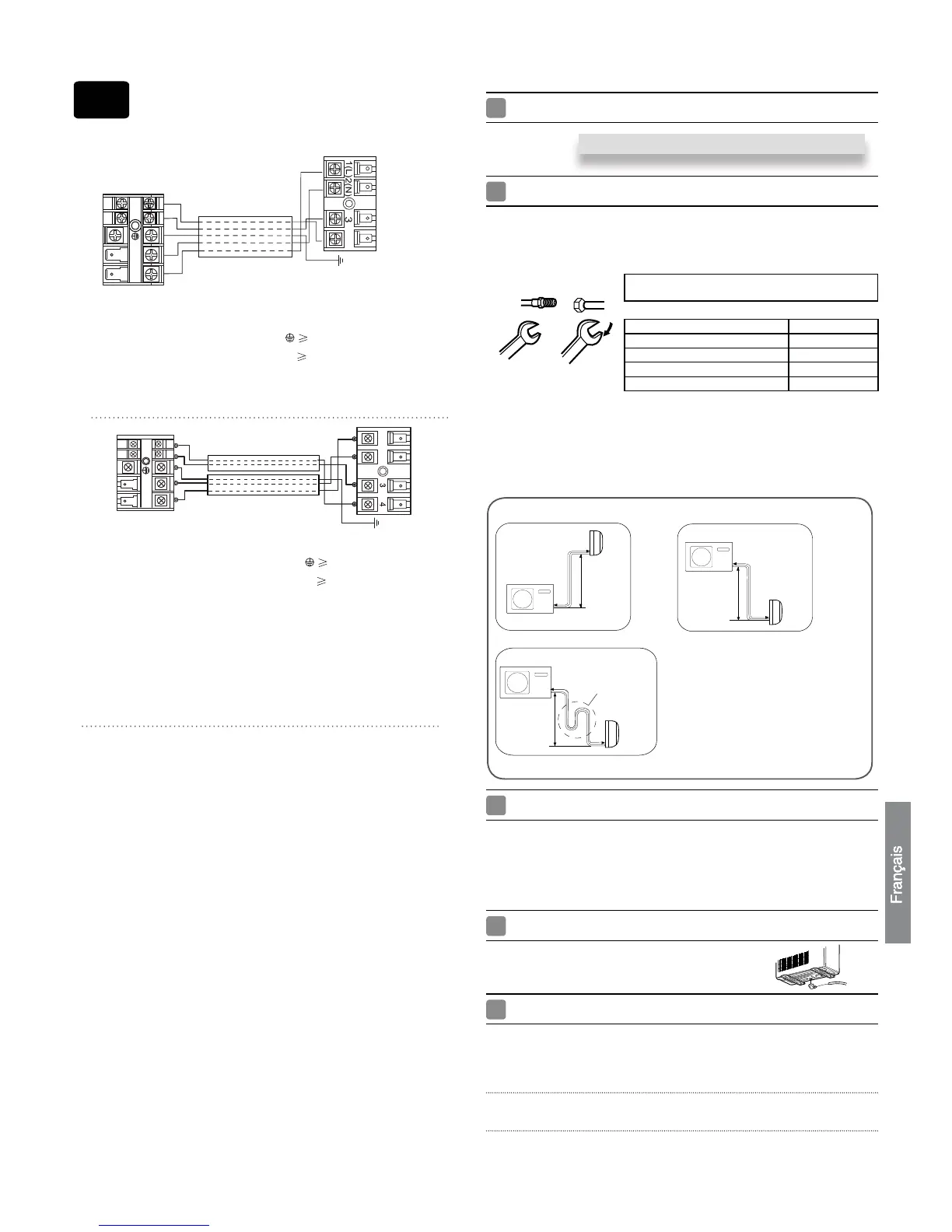

Haier HSU-09HEA103 - Unité Extérieure

15
1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un
de ses agents d'entretien ou une personne qualifiée. Le type du fil de connexion est
H05RN-F ou H07RN-F.
2. Si le fusible sur la carte PC a fondu, remplacez-le avec le type T. 3.15A/ 250V.
3. La méthode de câblage doit être conforme aux normes locales de câblage.
4. Après installation, la prise de courant doit être d'accès facile.
5. Un disjoncteur doit être incorporé au câblage fixe. Le disjoncteur doit être omnipolaire
et la distance entre ses deux contacts ne doit pas être inférieure à 3 mm.
Unité extérieure

Installation de l’unité extérieure

Raccords de tuyauterie

Lorsque vous courbez un tuyau, donnez-lui autant de rondeur que possible afin de
ne pas l’écraser ; le rayon de courbure doit être d’au moins 30 à 40 mm, voire plus.

Connectez d'abord le côté gaz pour faciliter la suite des travaux.

Le tuyau de raccordement est réservé à R410A.

Fixation d'un drain coudé

Méthode de purge: avec une pompe à vide:
1. Enlevez le capuchon de l'orifice d'entretien de la vanne à 3 voies, le capuchon
du robinet de la vanne à 2 voies et à 3 voies. Connectez ensuite l'orifice d'entre-
tien dans la projection du tuyau de charge (bas) pour le collecteur à manomètre.
Connectez ensuite la projection du tuyau de charge (centre) pour le collecteur à
manomètre dans la pompe à vide.
2. Ouvrez la poignée du collecteur à manomètre au niveau bas. Mettez la pompe à
vide en marche. Si l’indicateur se déplace (bas), précipitez l'état de vide et vérifiez
1 à nouveau.
Lors de la connexion du câble, confirmez le numéro de la borne des unités
intérieures et extérieures. Si le câblage est incorrect, le fonctionnement sera
incorrect et entraînera des dommages.
Remarque
Effectuez l'installation selon le schéma d'installation des unités intérieures et extérieures
Demi-raccord
Ecrou d'éva
-
sement
Clé Clé dynamo-
métrique
Le serrage forcé sans prêter attention au centrage peut
endommager les filets et entraîner des fuites de gaz.
Diamètre du tuyau (Ø) Couple de serrage
Côté liquide 6,35 mm (1/4 po) 18N.m
Côté liquide/gaz 9,52 mm (3/8 po) 42 N.m
Gaz 12,7mm (1/2") 55N.m
Gaz 15,88mm (5/8") 60 N.m
Faites attention que des particules telles que les déchets. le sable, etc. ne rentrent pas
dans le tuyau.
La longueur standard du tuyau est de 5 m. Au delà de 7 m, l'unité ne fonctionnera pas
correctement. S'il faut rallonger le tuyau, le réfrigérant doit être chargé selon 20 g/m.
Toutefois, la charge de réfrigérant doit être exécuté par un professionnel de la climati-
sation. Avant d'ajouter du réfrigérant, purgez l'air des tuyaux de réfrigération et de l'unité
intérieure avec pompe à vide. Chargez ensuite le réfrigérant supplémentaire.
A
B
A
B
A
B
AVERTISSEMENT
Unité intérieure
Unité extérieure
Unité extérieure
Piège dl'huile
Unité intérieure
Unité extérieure
Unité intérieure

Hauteur max: Amax=10m

Si la hauteur A dépasse les 5m,
installez un piège à huile tous les
5 à 7 m

Longueur max: Bmax=15m

Si la longueur du tuyau B dépasse
les 7 m, le réfrigérant doit être
chargé à 20 g/m.

Raccordement
● Procédez selon la même méthode que pour l'unité intérieure. Desserrez les vis sur
le bornier et insérez totalement les fiches dans le bornier puis resserrez les vis.
● Insérez le câble selon le numéro de la borne (tel que pour l'unité intérieure).
● Si le câblage est incorrect, le fonctionnement sera incorrect et le contrôleur risque
de subir des dommages.
● Fixez le câble avec un serre-câble.
● Si vous utilisez un drain coudé, procédez à la fixation selon l'il
-
lustration. (Remarque : (uniquement pour la pompe thermique)
)
L
(
1
)43
N
(
2
4
)
L
(
1
)
N
(
2
: ≥3G1.0mm
2
1(L
)
2(N)
3
4
1(L) ǃ2(N) ǃ
3G1.0mm
2
3ǃ4
2G0.75mm
2
HSU-09RM03/R2
HSU-12RM03/R2
HSU-07HR03/R2
HSU-09HR03/R2
HSU-12HR03/R2
HSU-09H EK03/R2
HSU-12H EK03/R2
HSU-09HEA03/R2
HSU-12HEA03 /R2
HSU-07HEA03/R2
HSU-12RH03/R2
HSU-09RH03/R2
HSU-12HVA03/R2
HSU-09HEA03 /R2-I
HSU-12HEA03 /R2-I
HSU-09HRA03/R2
HSU-12HRA03/R2
HSU-09HEA103/R2
HSU-12HEA103/R2
Unité intérieure
Unité intérieure
Unité extérieure
Unité extérieure
Câble électrique
Câblage de connexion :
: ≥3G1.0mm
2
1(L) ǃ2(N) ǃ
3G1.0mm
2
3ǃ4
2G0.75mm
2
Câble électrique
Câblage de connexion :
