B
A
A
B

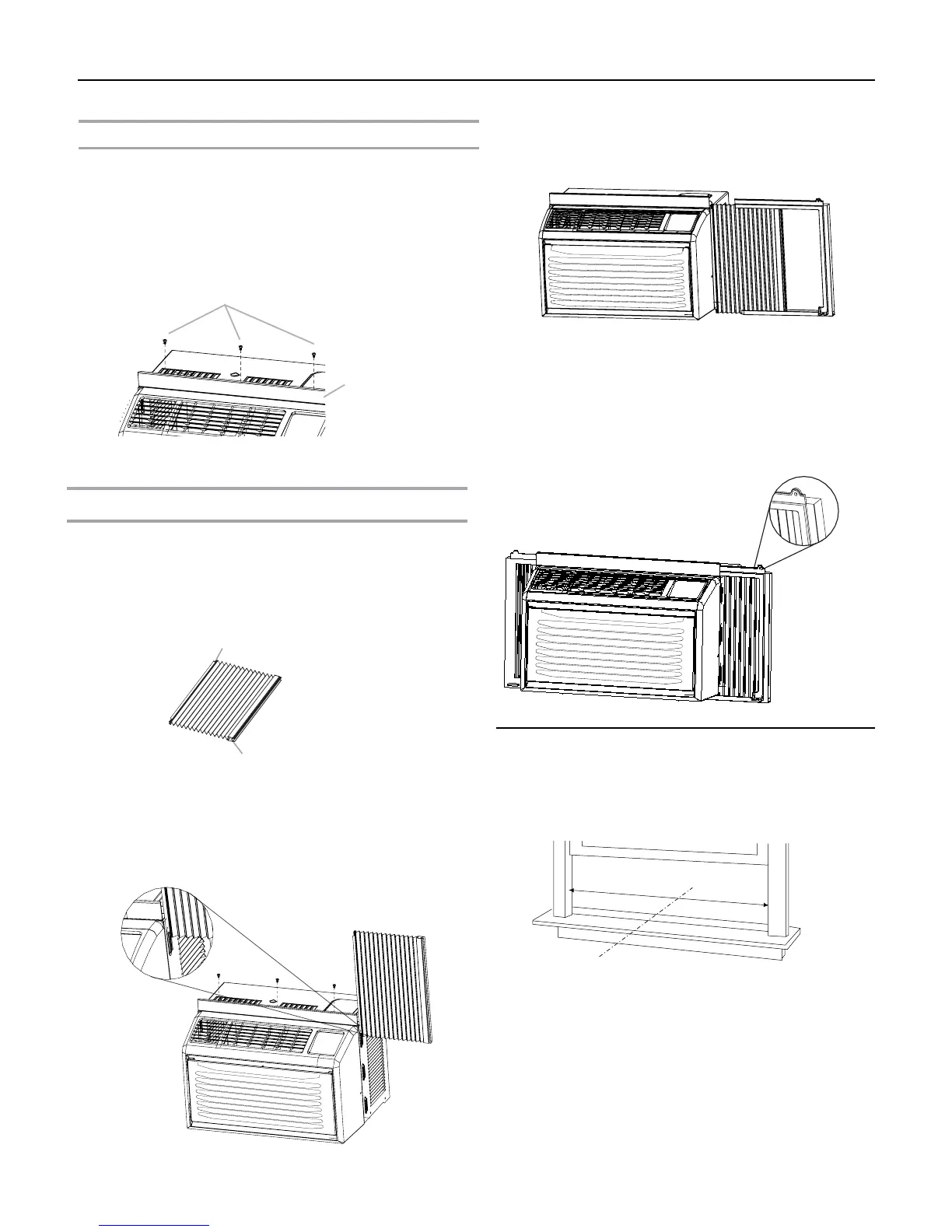

NOTA:Su modelo podría variar del modelo que se muestra.
NOTA:Sujete las cortinas al acondicionador de aire antes de
colocar éste en la ventana.
1. Coloque el lado con lengüetas de la cortina lateral en el riel
TXHHVWiVREUHHOODGRGHUHFKRGHODFDUFDVDGHO
acondicionador de aire.
3. Deslice el marco de la cortina lateral dentro del canal
superior, en la parte superior del acondicionador de aire, y la
vía en la parte inferior del mismo.
'HVOLFHHOPDUFRGHODFRUWLQDODWHUDOORPiVFHUFDGHO
acondicionador de aire, según sea necesario, para asegurar
la cortina lateral al marco.
5. Repita los pasos de arriba para la cortina y el marco del lado
izquierdo.
Preparación de la ventana para la instalación
1. Mida el ancho de la abertura de la ventana.
2. Marque la línea central en el lado interior de la repisa de la
ventana.
A. Tornillos de ⁄”
B. Canal superior
A. Lado con lengüetas de la cortina lateral
B. Lado del borde de cierre de la cortina lateral
A. Ancho de la abertura de la ventana
B. Línea central
2. Deslice la cortina lateral hacia abajo sobre el riel hasta que
quede alineada con la parte superior e inferior de la carcasa
del acondicionador de aire.
Instalación de las cortinas laterales
1. Coloque el canal superior sobre la parte superior del
DFRQGLFLRQDGRUGHDLUHDOLQHDQGRORVRUL¿FLRVHQHOFDQDO
VXSHULRUFRQORVRUL¿FLRVHQODSDUWHVXSHULRUGHO
acondicionador de aire.
2. Sujete el panel superior al acondicionador de aire usando tres
tornillos de ⁄”.
Instale el canal superior
Prepare el acondicionador de aire para la instalación
A
B
17
