Haier LE28M600 - Pemasangan

PERALATAN AV

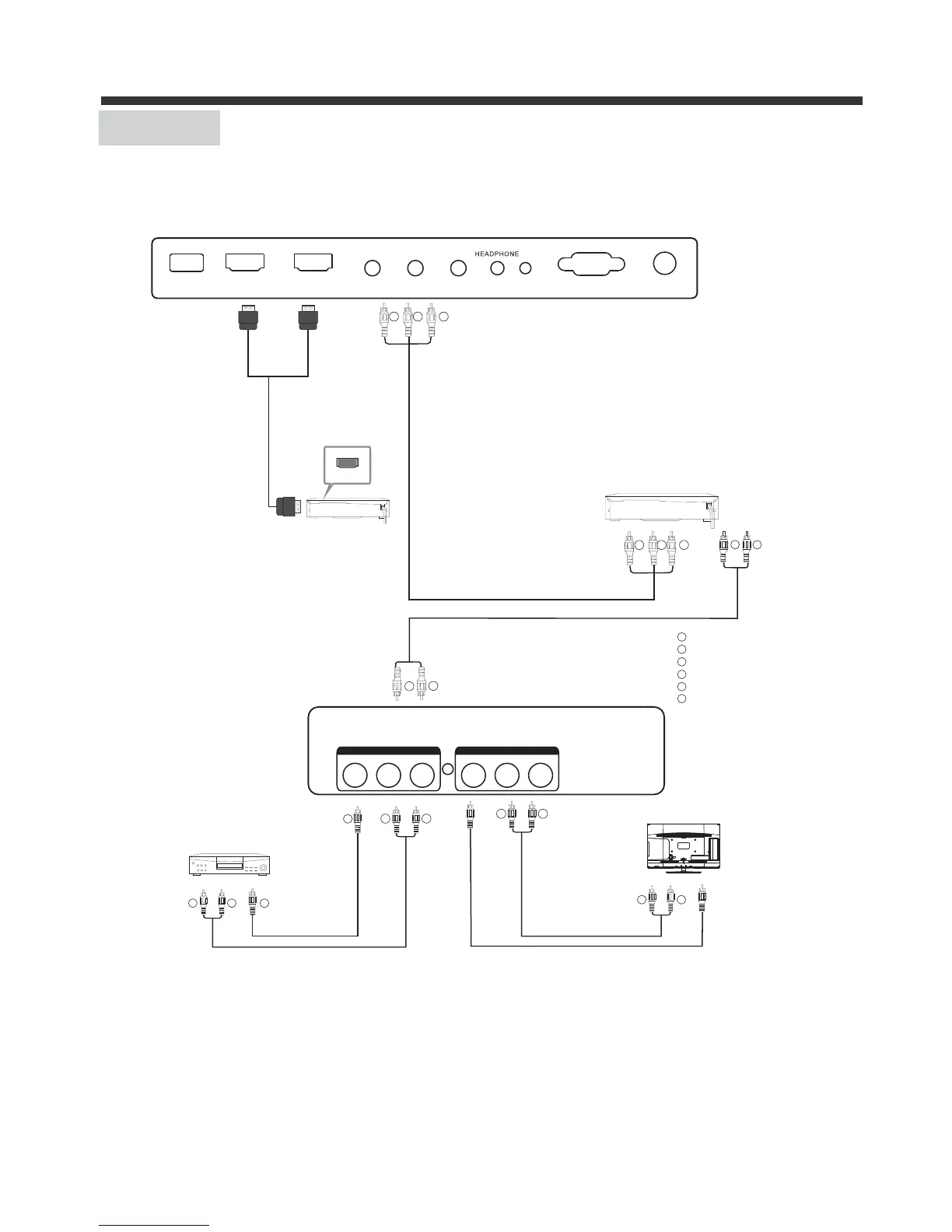

TV ini menyediakan satu kelompok AV, satu kelompok YPbPr untuk hubungan yang nyaman ke VCR,
DVD atau perangkat video lainnya. Lihat petunjuk penggunaan perangkat tersebut untuk
menghubungkan dengan baik.
Anda dapat menggunakan terminal input pada belakang TV sebagai berikut.
TV ini dapat dihubungkan dengan peralatan berikut: VCR, multi disc player, DVD, camcorder, video
game atau stereo system, dll.....
YPbPr dapat mendukung format video berikut: 480i, 576i, 480p, 576p, 720p, 1080i, 1080p.
Catatan: 1. AV dan YPbPr menggunakan satu saluran audio.
2. Ketika port HDMI mendapat sinyal DVI, saluran "PC Audio" diubah untuk menerima
audio untuk port HDMI.
3. Terkadang TV tidak mendukung perangkat berbeda karena perangkat tersebut mengeluarkan
sinyal yang tidak standar.
4. Ketika sumbernya TV, sinyal AV OUT-nya TV; ketika sumbernya AV, sinyal AV OUT-nya AV;
sumber-sumber lainnya tidak memiliki sinyal AV OUT.
-8-
P
E
MASA
NGAN
W R
G B R
VIDEO EQUIPMENT with YPbPr
W
R
W
R
W R
TO AUDIO OUTPUTS
VIDEO EQUIPMENT
TO VIDEO
OUTPUTS
Y
Y
Red (audio R)
White(audio L)
Red(Pr or Cr)
R
W
R
Blue(Pb or Cb)
Green(Y)
B
G
Yellow (video)
Y
W R
W R
TO AUDIO INPUTS
VIDEO EQUIPMENT
TO VIDEO
INPUTS
G B R
HDMI
HDMI2 HDMI1USB
VGA
PC AUDIO
RF
Y Pb Pr
AV IN
VIDEO
L R
VIDEO
L R
AV OUT
