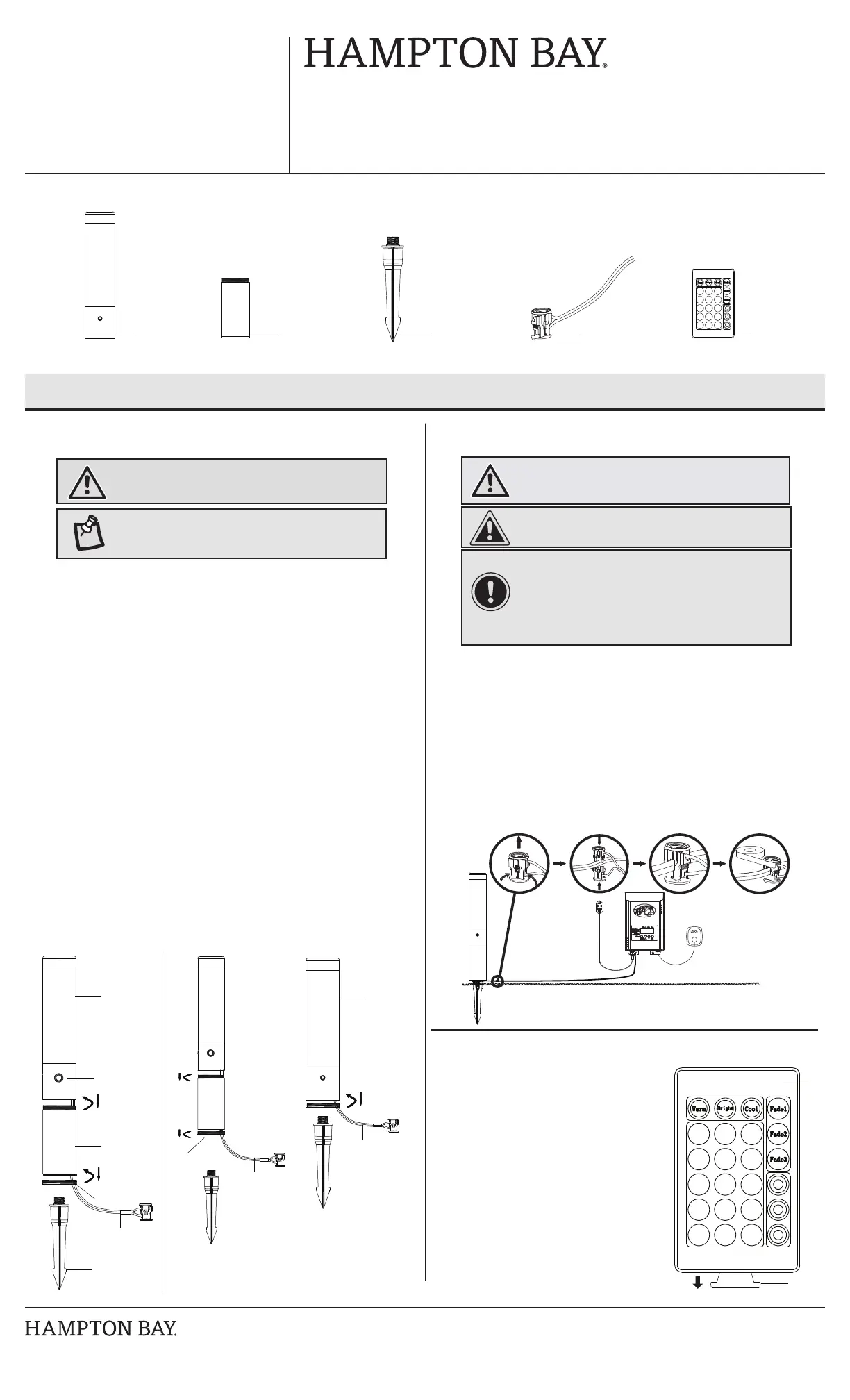

HAMPTON BAY 62909 - Page 3

HAMPTONBAY.COM
Llame al 1-855-HD-HAMPTON para mayor asistencia.
CONTENIDO DEL PAQUETE
Ensamblaje e instalación
Cómo jar e instalar la lámpara
1
Artículo
Núm. 1005 697 369
Modelo Núm.62909
□ Instala la lámpara en el suelo empujando sobre la estaca (C).
□ Separa y coloca el conector de cable (D) en los extremos opuestos del cable de
bajo voltaje (no incluido) donde se colocará la lámpara.
□ Alinea y ajusta el cable de bajo voltaje principal verticalmente en la ranura del
conector de cable, como se muestra.
□ Presiona para unir el conector de cable (D) hasta que esté completamente
asentado y seguro alrededor del cable. Las clavijas premontadas atravesarán
el aislamiento del cable y harán contacto. Enciende la fuente de energía. Si la
lámpara no enciende, repite los pasos 2 y 3.
□ Una vez colocado el conector con abrazadera, recomendamos cubrirlo con cinta
de electricista (no incluida) como medida de protección adicional.
Opción 1: con el poste de extensión
□ Gira el conector (2) hacia afuera en la parte inferior del poste de extensión (B)
y retira el conector (2).
□ Fija el bolardo de la lámpara (A) al poste de extensión (B) pasando el cable
de la lámpara (1) a través del poste de extensión (B) y colocando el bolardo
(A) en el extremo roscado del poste de extensión (B) y luego girando hacia la
derecha.
□ Introduce el cable de la lámpara (1) a través del conector (2) y gira el conector
(2) nuevamente en la parte inferior del poste de extensión (B).
□ Inserta el cable de la lámpara (1) en la ranura localizada en la parte superior
de la estaca para clavar en la tierra (C).
□ Asegura el poste de extensión (B) a la estaca (C) insertando la parte inferior del
poste (B) en la parte superior de la estaca (C) y enroscando hacia la derecha.
Cómo conectar los cables
2
A - Bolardo de la
lámpara x 1
C - Extensión de poste x 1 C - Estaca x 1 D - Conector con cable de 30.5 cm (12 plg)
(conectado a la lámpara) x 1
PRECAUCIÓN: El cable de la unidad de energía de bajo
voltaje será uno de Circuito de Bajo Consumo de Energía,
soterrado, del tipo AWG calibre 12-16.
IMPORTANTE: Protege el cableado pasándolo muy cerca
de la lámpara o cerca de una estructura como una casa o
terraza.
No entierres el cableado más de 6 plg (15.24 cm) para que
pueda conectarse al cable principal de respaldo.
No sumergir las lámparas en agua.
NO TA: No uses un martillo. Si el suelo está duro, usa agua para
ablandarlo o una espátula para aojar la tierra.
ADVERTENCIA: Los contactos del conector (D) tienen bordes
alados para perforar el cable de bajo voltaje principal. Para
evitar lesiones, no toques los contactos de metal.
A B C D E
E - Control remoto x 1
Opción 2: sin el poste de extensión
□ Gira el conector (2) hacia afuera en la parte inferior del poste de extensión (B)
y retira el poste de extensión (B). Introduce el cable de la lámpara (1) a través
del conector (2) y luego gira el conector (2) nuevamente en la parte inferior del
bolardo de la lámpara (A).
□ Asegura el bolardo de la lámpara (A) a la estaca (C) insertando la parte inferior del
bolardo (A) en la parte superior de la estaca (C) y enroscando hacia la derecha.
2
2
3
A
B
C
A
C
1
1
1
D
Guía de uso y cuidado
Lámpara para sendero de luz
LED y bajo voltaje
ADVERTENCIA: Riesgo de descarga eléctrica. No
instales la lámpara a una distancia menor de 10 pies
(3.05 m) de una piscina, spa o fuente.
Control remoto
3
□ Antes de usar el control remoto, retira la
pestaña (4) en la base del control remoto (E)
para permitir el contacto de la batería.
□ Presiona los botones en el control remoto
(E) para seleccionar el modo deseado o
presiona el botón (3) en el bolardo de la
lámpara para seleccionar el modo deseado.
Opción 1:
con el poste de extensión
Opción 2:
sin el poste de extensión
4
E
