HAMPTON BAY 69156 - Page 22

7
HAMPTONBAY.COM
Para obtener asistencia, llama al 1-877-527-0313.

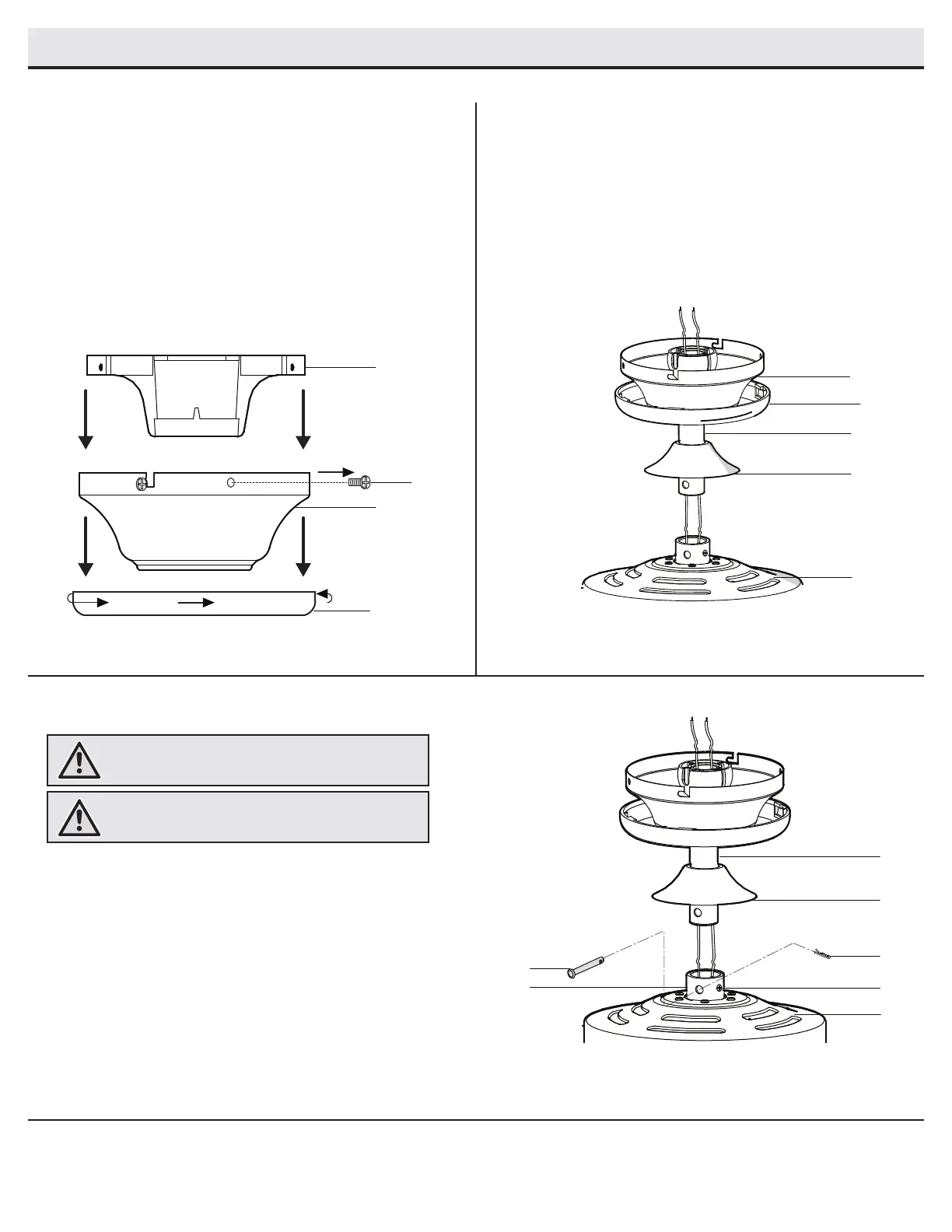

Ensamblaje - Montaje Estándar en Techo
Disposición de los cables
Cómo ensamblar el ventilador
Preparación para el montaje
□ Aoja, sin quitar, los tornillos (GG) del collarín (M) ubicados en la
parte superior del ensamblaje del motor del ventilador (D).
□ Alinea los oricios en la parte inferior del ensamblaje del tubo
bajante/bola (B) con los oricios en el collarín (M) de la parte
superior del ensamblaje del motor del ventilador (D).
□ Inserta con cuidado el pasador de soporte (CC) a través de los
oricios del collarín (M) y del ensamblaje del tubo bajante/bola
(B). Ten cuidado de no forzar el pasador de soporte (CC) contra el
cableado dentro del ensamblaje del tubo bajante/bola (B).
□ Inserta el pasador de cierre (DD) en el oricio cercano al extremo del
pasador de soporte (CC) hasta que quede encajado en su posición.
□ Vuelve a apretar los tornillos (GG) del collarín (M) ubicados en la
parte superior del ensamblaje del motor del ventilador (D).
□ Retira el aro (L) de la cubierta (C), girándolo hacia la derecha
hasta soltarlo.
□ Retira el soporte de montaje (A) de la cubierta (C) aojando
los cuatro tornillos (SS) en la parte superior de la cubierta (C).
□ Quita los dos tornillos sin ranura y aoja los tornillos
ranurados. Esto te permitirá retirar el soporte de montaje (A).
□ Inserta los cables que salen por la parte superior del
motor del ventilador (D) en la cubierta decorativa del
collarín del motor (F) y a través del aro de la cubierta (L).
□ Asegúrate de que las ranuras estén en la parte superior
y pasa los cables a través de la cubierta (C) y luego a
través del ensamblaje del tubo bajante/bola (B).
2
3
1
C
D
F
B
L
D
F
CC
DD
B
GG
M
ADVERTENCIA: Si no instalas correctamente el pasador de
cierre (DD) es posible que el ventilador se aoje y caiga.
ADVERTENCIA: Si no instalas correctamente los tornillos
de ajuste (GG), posible que el ventilador se aoje y caiga.
C
A
SS
L
