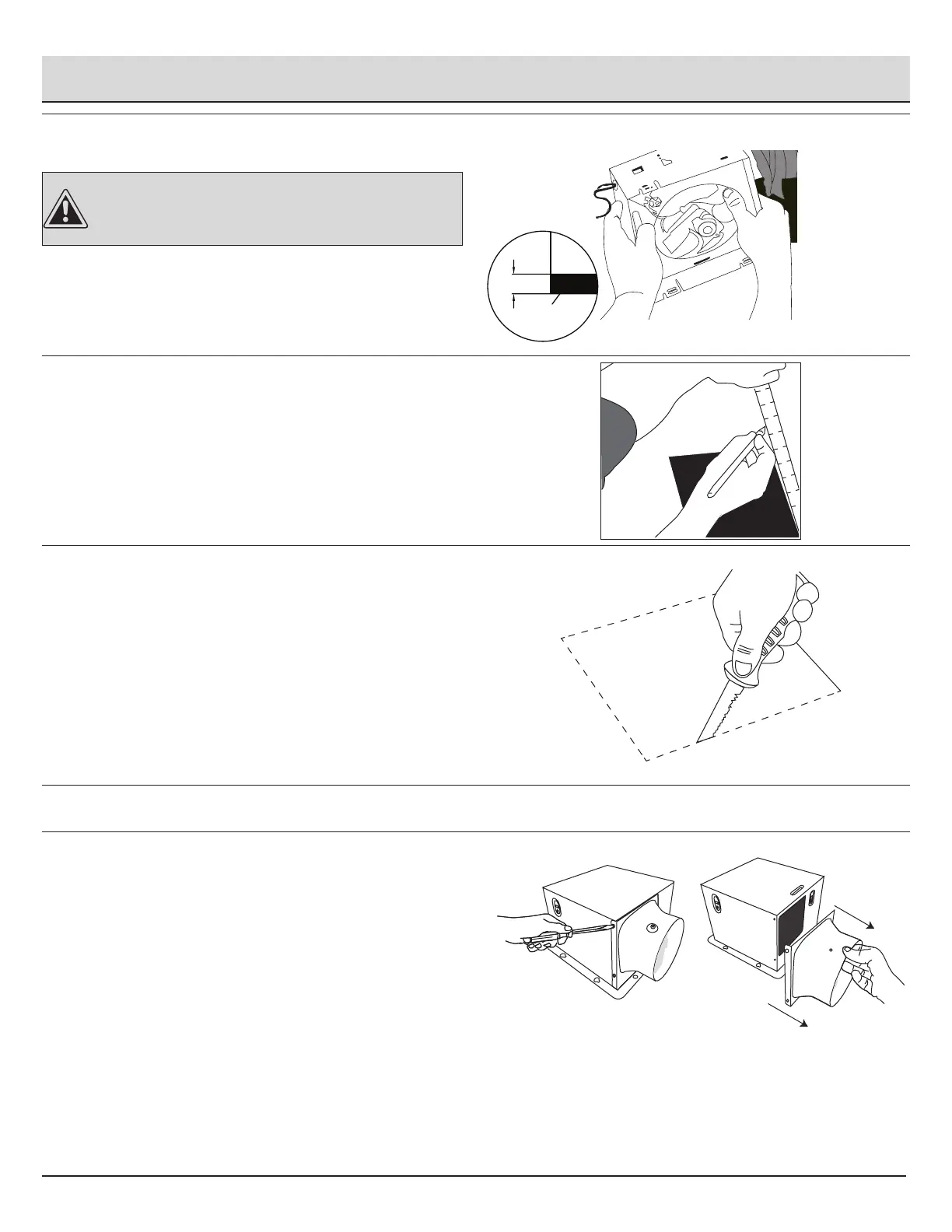

Instalación: construcción existente
1
Retire el ventilador existente.
PRECAUCIÓN: Tenga en cuenta el espesor de la tabla
del techo utilizada en su aplicación. No monte al
ras en la viga. La brida debe estar al ras con la
tabla del techo.
Retire el ventilador viejo del techo.
2
Mida la abertura del techo
1
1
1
1
0
9
8
7
6
5
Mida la abertura para asegurarse de que sea sucientemente
larga para que se acomode al cuerpo del ventilador nuevo (A)
(10.25 pulg. x 10.25 pulg.).
3
Alargue la abertura (opcional)
10.25"
10.25"
Si este ventilador no está reemplazando a un ventilador viejo,
asegúrese de cortar una abertura de 10.25 pulg. x 10.25 pulg.
para el cuerpo del ventilador (A).
ASEGÚRESE DE QUE UN BORDE DE LA ABERTURA ESTÉ A RAS
CON LA VIGA PARA LA INSTALACIÓN DESDE ABAJO .
LA INSTALACIÓN DESDE ABAJO CON SOPORTES DE SUSPENSIÓN (ACCESIBLE AL ÁTICO) ÚNICAMENTE SI NO ES POSIBLE INSTALAR DIRECTAMENTE
A LA VIGA.
1
Extracción del conector del ducto
Retire el conector del ducto de la carcasa del ventilador.
Inserte la carcasa del ventilador en el corte de la abertura
en la pared seca.
Viga
0.24
Tabla del
techo
