HAMPTON BAY CORWIN 56050 - Page 24

10
Ensamblaje - Cómo jar las aspas del ventilador
1

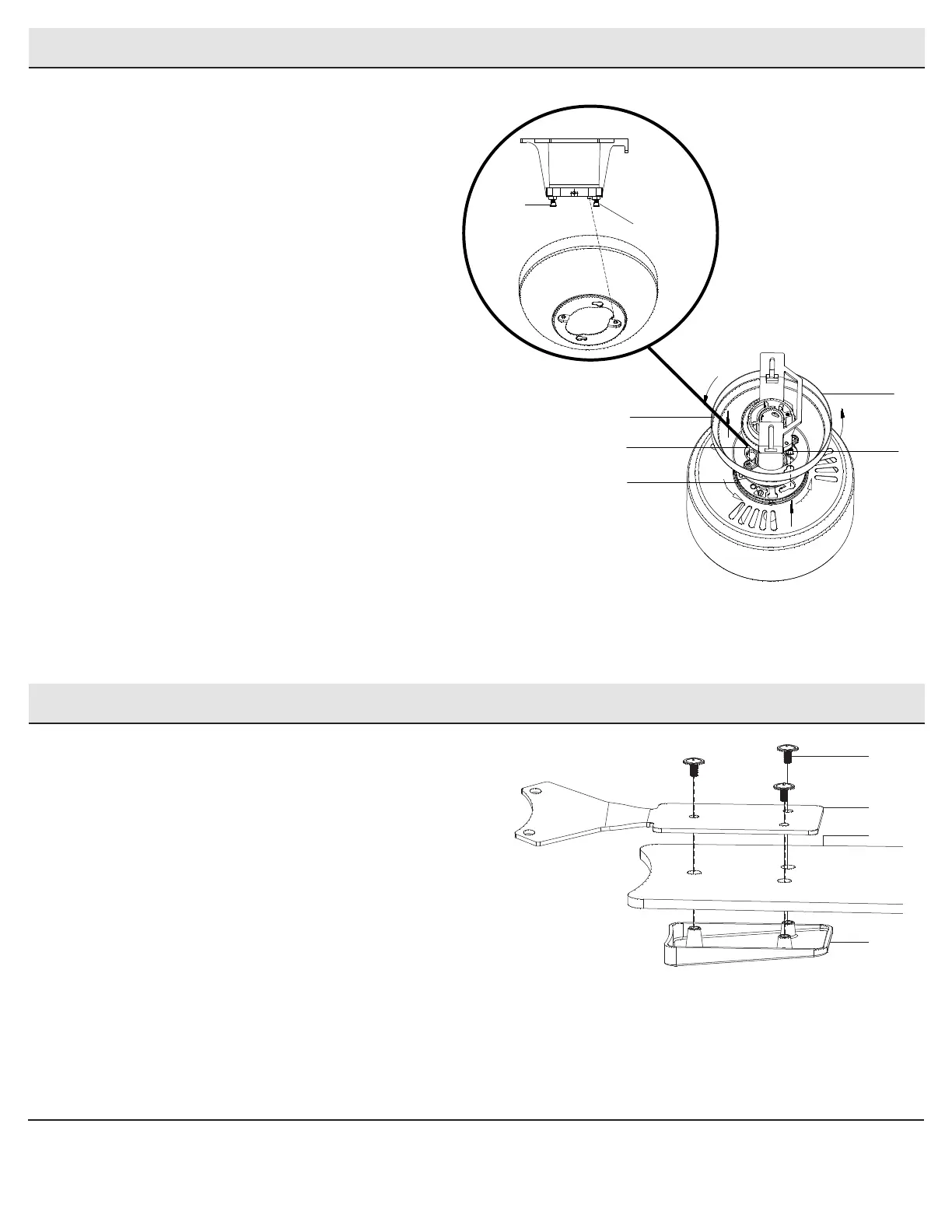

Cómo montar la cubierta
□ Alinea las ranuras de cierre de la cubierta (B) con los dos tornillos
(PP) y el poste de alineación (II) del soporte de montaje (A).
□ Empuja hacia arriba la cubierta (B) y gírala hacia la derecha hasta
que el poste de alineación (II) se enganche en el oricio redondo y
los tornillos (PP) en las ranuras tipo ojo de cerradura.
□ Ajusta rmemente los dos tornillos de montaje (PP).
□ Instala la tapa inferior decorativa (C) alineando sus ranuras con
los tornillos en la parte inferior de la cubierta (B). Gira la tapa
inferior (C) hacia la derecha para jarla en su lugar.
5
Cómo jar las aspas a los
soportes de las aspas
□ Fija cada aspa (K) a su soporte (J) alineando los oricios de la
placa del soporte (L) con aquellos en el aspa (K) y su brazo (J),
insertando los tornillos (DD) en los oricios en la placa (L) y a
través del aspa (K) y de su brazo (J).
□ Aprieta rmemente cada tornillo para asegurar el aspa (K).
□ Repite este paso para cada aspa (K) y soporte (J).
Ensamblaje - Cómo colgar el ventilador (continuación)
A
PP
B
II
C
II
PP
DD
J
K
L
