HAMPTON BAY CORWIN 56050 - Page 25

11
HAMPTONBAY.COM
Llame al 1-855-HD-HAMPTON para mayor asistencia.

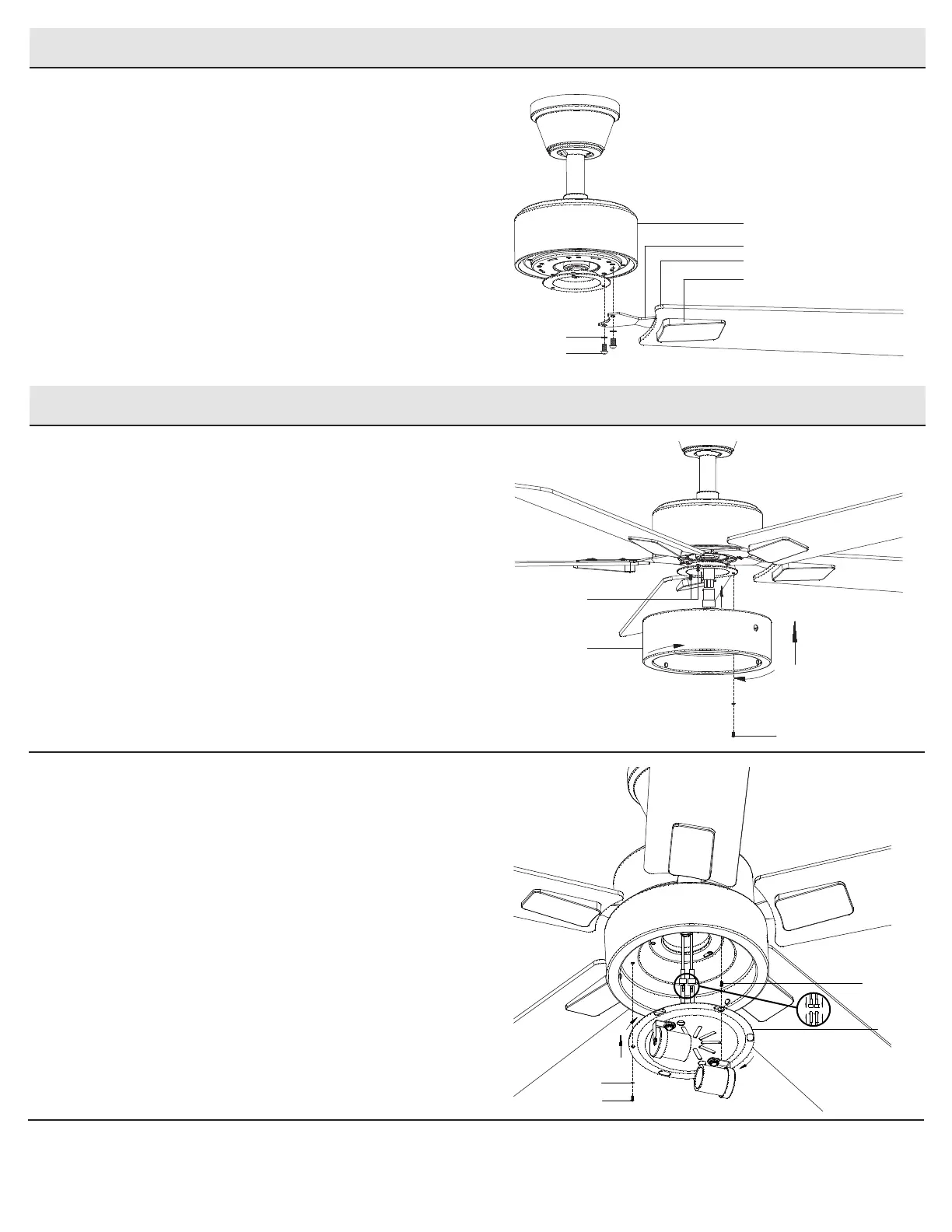

Cómo instalar el conjunto del soporte
del kit de luces
2
□ Quita un tornillo (OO) de la carcasa del kit de luces (F) y aoja los
otros dos sin quitarlos.
□ Conecta los cables del ensamblaje del soporte del kit de luces (G)
a los cables del conjunto motor-ventilador (E) juntando los
enchufes de adaptador moldeado. Coloca con cuidado todos los
cables y empalmes dentro de la carcasa del kit de luces (F).
□ Empuja el ensamblaje del soporte del kit de luces (G) hacia
la carcasa del kit de luces (F), de manera que las cabezas de
los dos tornillos aojados encajen en las ranuras tipo ojo de
cerradura. Gira el conjunto del soporte del kit de luces (G) hacia
la derecha para asegurar.
□ Vuelve a instalar el tornillo (OO) retirado en el primer paso.
□ Comprueba que todos los tornillos estén rmemente apretados.
Ensamblaje - Cómo instalar el kit de luces
Cómo instalar la carcasa del kit de luces
1
□ Quita un tornillo (LL) del soporte negro debajo del conjunto
motor-ventilador (E) y aoja los otros dos tornillos (QQ), pero
sin quitarlos.
□ Empuja la carcasa del kit de luces (F) hacia el ensamblaje del
motor (E), de manera que los dos tornillos aojados encajen
en los oricios tipo ojo de cerradura. Gira la carcasa del kit de
luces (F) hacia la derecha.
□ Empuja con cuidado para unir los conectores de cable
cuadrados. Uno desde la carcasa del kit de luces (F) y otro
desde el conjunto motor-ventilador (E).
□ Vuelve a instalar el tornillo (LL) retirado en el primer paso.
□ Comprueba que todos los tornillos estén rmemente apretados.
QQ
LL
F
Ensamblaje - Cómo jar las aspas del ventilador (continuación)
2
Cómo conectar los ensamblajes
de las aspas al motor
□ Fija el aspa ensamblada al motor (E) alineando los oricios de
tornillo en el brazo del aspa (J) con los oricios de tornillo en
la parte inferior del conjunto motor-ventilador (E). Inserta los
tornillos (FF) y las arandelas de tornillo (EE) en los oricios
del brazo del aspa (J) y a través de los oricios en la parte
inferior del conjunto motor-ventilador (E) y aprieta cada
tornillo para asegurar el ensamblaje del aspa.
□ Repite este paso para ensamblar las aspas restantes.
J
E
K
L
EE
FF
NN
OO
MM
G
