HANDICARE SIMPLICITY INSTALLATIONSANLEITUNG 111
DEUTSCH
1234
1234
1 234
1
234
1
234
INFRAROT/
FUNKVERBINDUNG
TASTE
BREMSE ANSCHLUSS
PLUSPOL LADEN
BATTERIE MINUSPOL BATTERIE PLUSPOL
MOTOR 2 (SCHWARZ)
MOTOR 1 (WEISS)
+24V SICHERUNG
KLAPPSCHIENE DATEN
(GRAUES KABEL)
DIP SCHALTER 1
5A
KURZSCHLUSSSICHERUNG
DIP SCHALTER 2
EXTERNE PRÜFANZEIGE
PRÜFANZEIGE
STROM FUSSAUFLAGE
KEINE ANSCHLUSSVERBINDUNG
ERFORDERLICH
9 WEGE ANSCHLUSS
EIN
EIN
8 WEGE ANSCHLUSS
INFRAROT/FUNKVERBINDUNG
DIP 1
EIN
DIP 2
EIN
DIP SCHALTER
EINSTELLUNGEN MS125
DIP SCHALTER EINSTELLUNGEN CSE126EL
(AUF SLIDE TRACK)
DIESE DIP SCHALTER SIND UNBENUTZT
EIN
VOREINSTELLUNG AUS VOREINSTELLUNG AUS VOREINSTELLUNG AUS
SLIDE AUSGESCHALTET
PING AUSGESCHALTET
PLATTFORM AUSGESCHALTET
RAMPE LANGSAM
UNBELEGT
SLIDE EINGESCHALTET PING EINGESCHALTET PLATTFORM EINGESCHALTET RAMPE SCHNELL UNBELEGT
WEISS N/B WEISS BLAU BLAU SCHWARTZ SCHWARTZ N/B N/B VIOLETT GRAU + GRAU N/C BRAUN N/B ORANGE BLAU GRÜN
KEINE ANSCHLUSSVERBINDUNG
ERFORDERLICH
WENN DIP SCHALTER VERÄNDERT WERDEN,
DEN LIFT AUSSCHALTEN 10 SEKUNDEN
WARTEN, UND WIEDER EINSCHALTEN.
Simplicity+ DIP Settings MS125 board for Left and Right Hand Slide Track

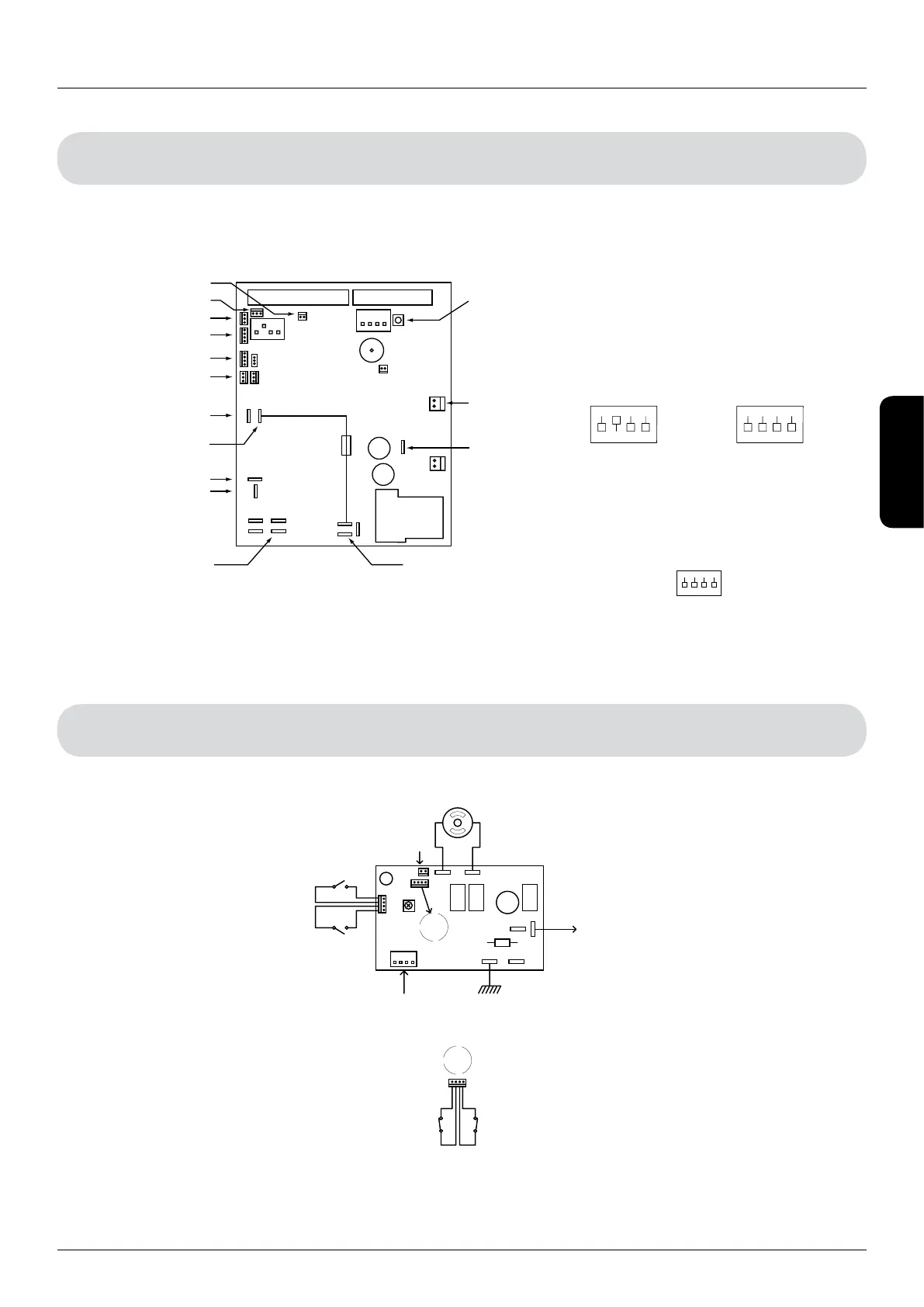

SLIDETRACK SCHEMATIC - LH+RH
CSE126EL SLIDETRACK CONTROLLER PCB
GLEITSCHIENENMOTOR
JUMPER MUSS AUF DEM
ZWEIFACHSTECKER VORHANDEN SEIN
SCHIENENKOMMUNIKATIONSKONTAKT
MAGNETSCHALTER
“SCHLIESSER” BENÖTIGT
FÜR VERFAHRWEGBEGRENZUNG
MICROSCHALTER “OEFFNER” BENÖTIGT
FÜR SCHIENENSICHERHEITSKANTE
GRAU
M2 M1
BRAUN
BLAU
GRAU
GRAU
SCHWARZ
SCHWARZ
SCHWARZ (0V)
DIP-SCHALTER NICHT BENÖTIGT
SCHWARZ SCHWARZ SCHWARZ SCHWARZ
VERFAHRWEGBEGRENZUNG
OBERE SICHERHEITSKANTEN
FÜR DIE SCHIENE
UNTERE SICHERHEITSKANTEN
FÜR DIE SCHIENE
A
A
SCHIENENSICHERHEITSKANTE
OBERER
ENDSCHALTER
UNTERER
ENDSCHALTER
SLIDETRACK SCHEMATIC - LH+RH
CSE126EL SLIDETRACK CONTROLLER PCB
GLEITSCHIENENMOTOR
JUMPER MUSS AUF DEM
ZWEIFACHSTECKER VORHANDEN SEIN
SCHIENENKOMMUNIKATIONSKONTAKT
MAGNETSCHALTER
“SCHLIESSER” BENÖTIGT
FÜR VERFAHRWEGBEGRENZUNG
MICROSCHALTER “OEFFNER” BENÖTIGT
FÜR SCHIENENSICHERHEITSKANTE
GRAU
M2 M1
BRAUN
BLAU
GRAU
GRAU
SCHWARZ
SCHWARZ
SCHWARZ (0V)
DIP-SCHALTER NICHT BENÖTIGT
SCHWARZ SCHWARZ SCHWARZ SCHWARZ
VERFAHRWEGBEGRENZUNG
OBERE SICHERHEITSKANTE
N
FÜR DIE SCHIENE
UNTERE SICHERHEITSKANTEN
FÜR DIE SCHIENE
A
A
SCHIENENSICHERHEITSKANTE
OBERER
ENDSCHALTER
UNTERER
ENDSCHALTER
DIP-Schalter-Einstellungen Slide Track
Schematik Slide Track
Anhang 4
