112 HANDICARE SIMPLICITY INSTALLATIONSANLEITUNG
D
F
E
First Riser Height
A
C
B
Anhang 5

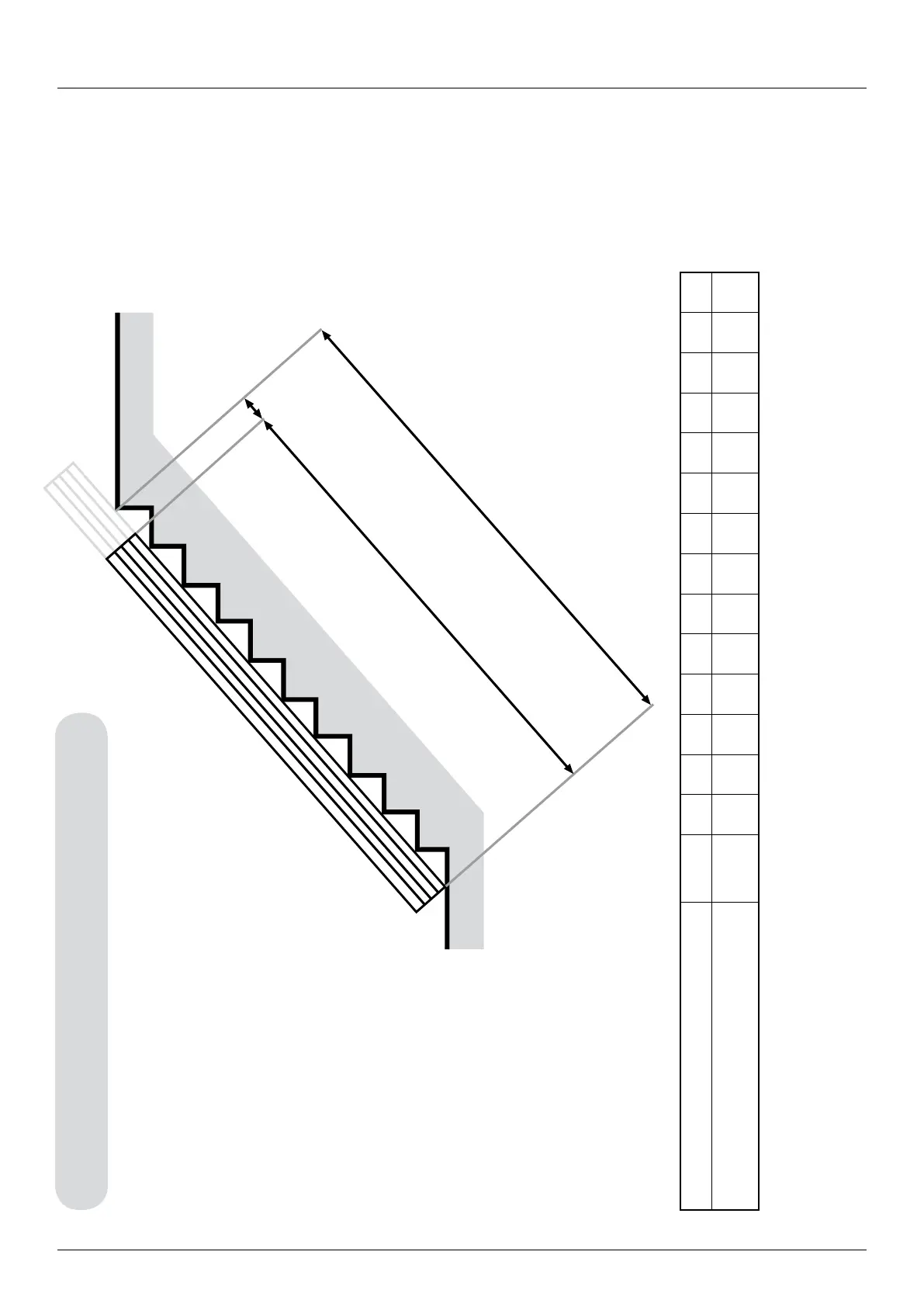

Länge Simplicity Slide Track
A (Obere Nase bis Boden mm) minus B (Schienenverkürzung von Nase) entspricht C (Zuschnittlänge Schiene) Beispiel: Abmessung A = 3250mm, Winkel = 45° (3250 - 74 = 3176)
Endgültige Zuschnittlänge Schiene = 3176mm
Winkel 37° 38° 39° 40° 41° 42° 43° 44° 45° 46° 47° 48° 49° 50°
Schienenverkürzung vom Nasenwert
der Standardausführung
B 81 81 80 79 78 77 76 75 74 72 71 70 68 66
