MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE SIMPLICITY 129
FRANÇAIS

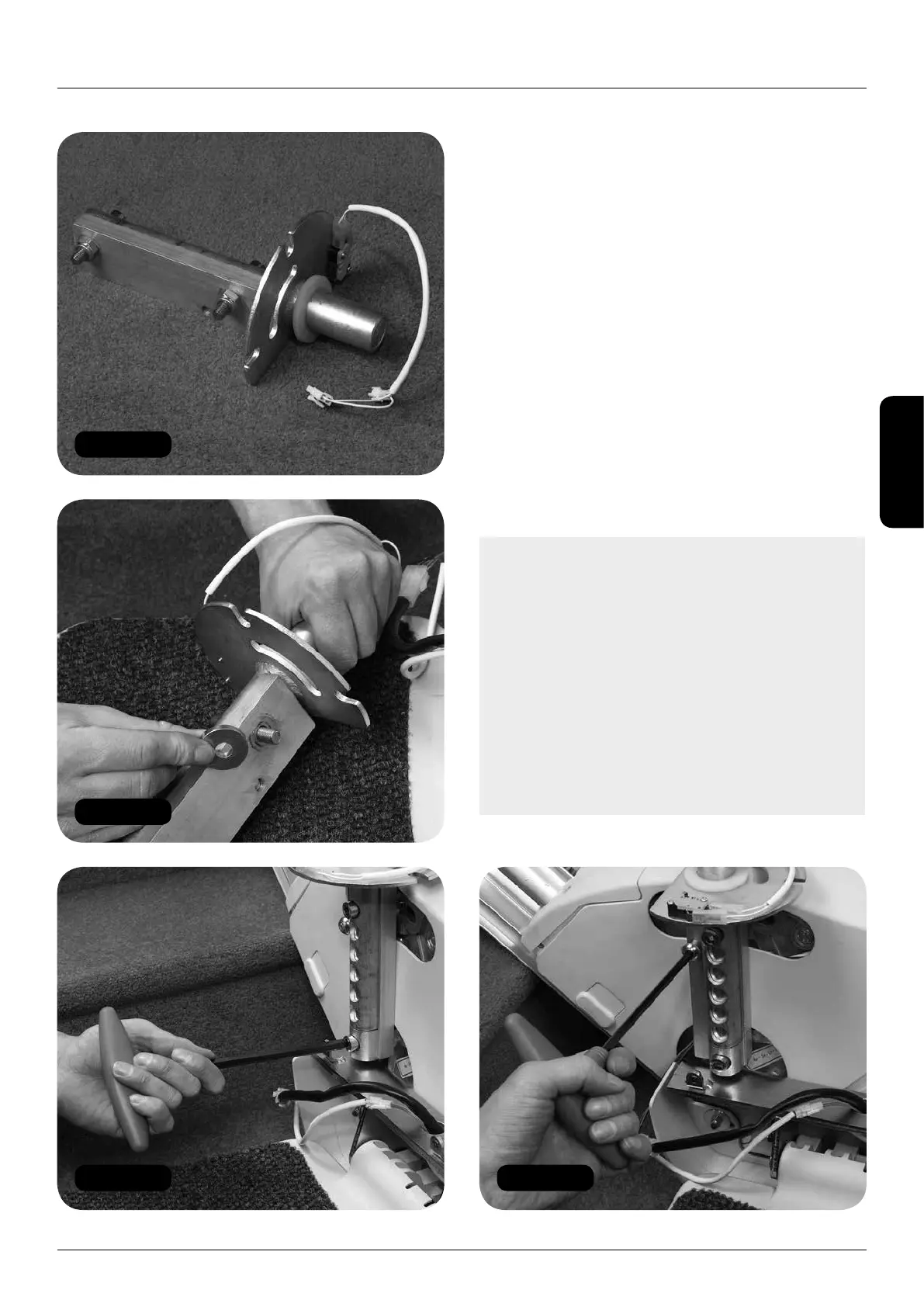

Figure 39
Figure 40
Figure 38
Figure 41
Pièces requises :
• Siège
Outils requis :
• Douille de 17mm
• Clé Allen de 8mm
• Clé Allen de 4mm
• Tournevis Posidriv
No. 2
Pose du siège
1 Sortez le siège et le montant de siège de leur
boîte.
2 Déposez les écrous des boulons de montant
de siège (Figure 38).
3 Posez les rondelles intercalaires sur les
boulons de siège (Figure 39).
4 Boulonnez le montant du siège sur le bloc
d’alimentation (Figure 40).
Remarque : Si vous montez le montant du
siège sur le bloc d’alimentation tel qu’il vous
est livré, alors la hauteur entre le siège et le
repose-pieds sera de 390 mm. Pour allonger
le montant du siège, faites coulisser la gaine
extérieure vers le haut. Chaque intervalle
correspond à 20 mm et la hauteur maximale
est de 490 mm. Si vous connaissez la
hauteur requise par le client entre le siège et
le repose-pieds, réglez le montant du siège
à cette hauteur avant de le boulonner sur le
châssis du bloc d’alimentation.
5 Posez le boulon de sécurité (Figure 41).
