130 MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE SIMPLICITY

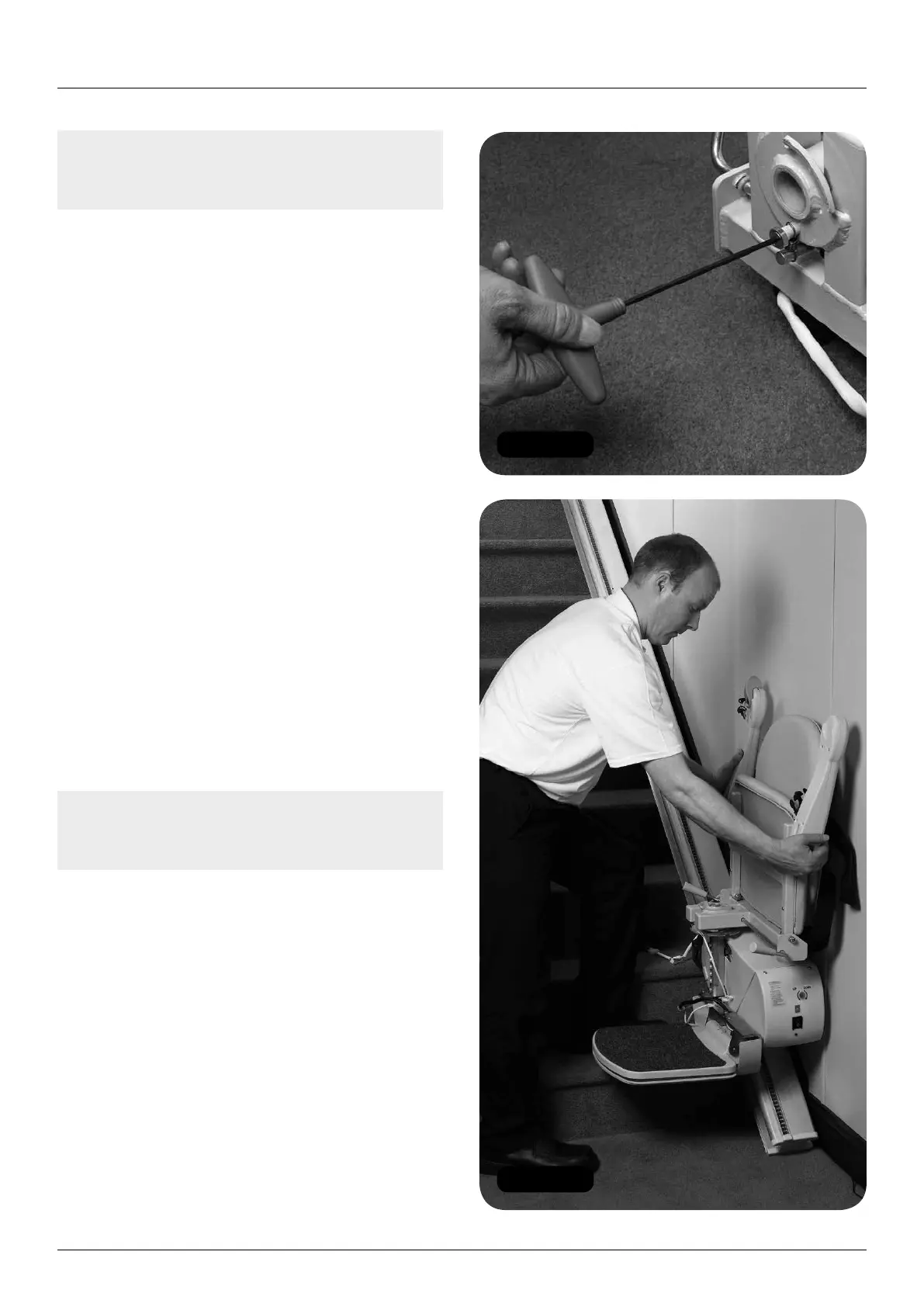

Figure 43
Figure 42
Remarque : Ne serrez pas trop les boulons
du siège tant que la mise à niveau du siège
n’a pas été réalisée.
6 Posez le siège au sol, sur le dos, et déposez
le boulon de la base du siège ainsi que la
rondelle (Figure 42).
7 Relevez à nouveau le siège et placez-le sur le
montant de siège (Figure 43).
8 Pivotez doucement le siège en avant et en
arrière jusqu’à l’enclenchement de la goupille
de blocage.
9 Pivotez le siège à fond à l’aide des poignées
de pivotement.
10 Reposez le boulon sur la base du siège et la
rondelle (déposés précédemment à l’étape 6)
(Figure 44).
11 A l’aide des poignées de pivotement, faites
revenir le siège en position de conduite.
12 Déposez le commutateur de commande et
les câbles de liaison puis réalisez la conexion
des câbles du siège (Figure 45).
13 Posez le couvercle du châssis de repose-
pieds (Figure 46), en vérifiant que tous les
câbles sont bien à l’intérieur du couvercle.
Remarque : Durant la pose du couvercle
du châssis de repose-pieds, veillez à ne pas
pincer ni tordre les câbles.
14 Reposez le rail comme indiqué précédemment
page 8 avec les pieds contre le limon.
Pose du siège
