MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE SIMPLICITY 151
FRANÇAIS
D
F
E
Hauteur de la première contremarche
Appendice 5

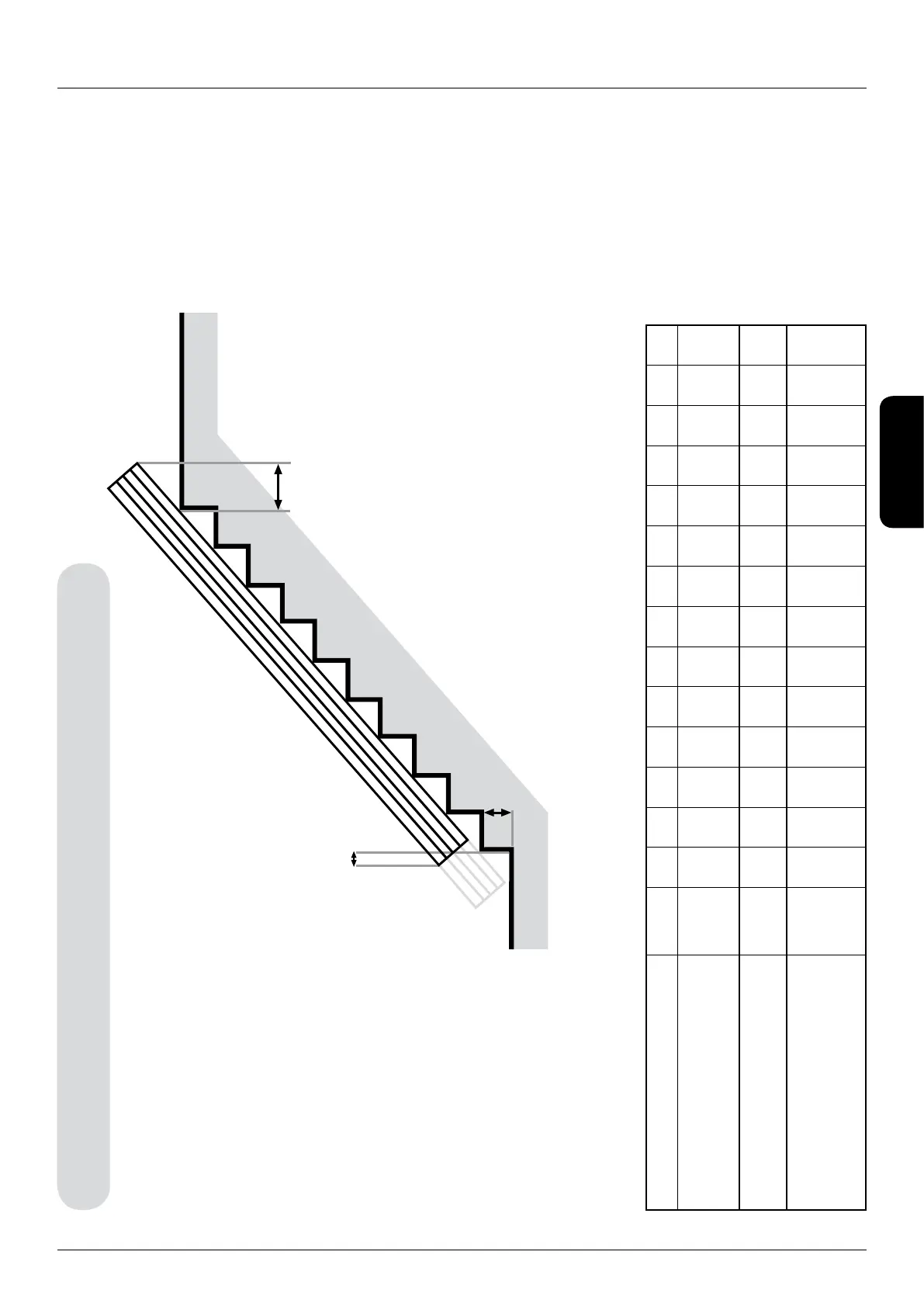

Porte-à-faux du rail à glissière Simplicity
Angle 37° 38° 39° 40° 41° 42° 43° 44° 45° 46° 47° 48° 49° 50°
Hauteur maxi de la première
contremarche (mm)
pour obtenir zéro dépassement
D 162 164 166 168 169 171 172 173 173 174 174 173 173 172
Porte-à-faux supérieur (mm)
pour un angle donné d’escalier
E 213 211 209 207 205 202 200 198 195 193 190 187 185 182
Dépassement inférieure (mm)
pour un angle donné d’escalier
en supposant une première
contremarche à 200 mm
F 51 46 42 38 35 32 30 28 27 26 25 24 24 24
