150 MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE SIMPLICITY
A
C
B
Appendice 5

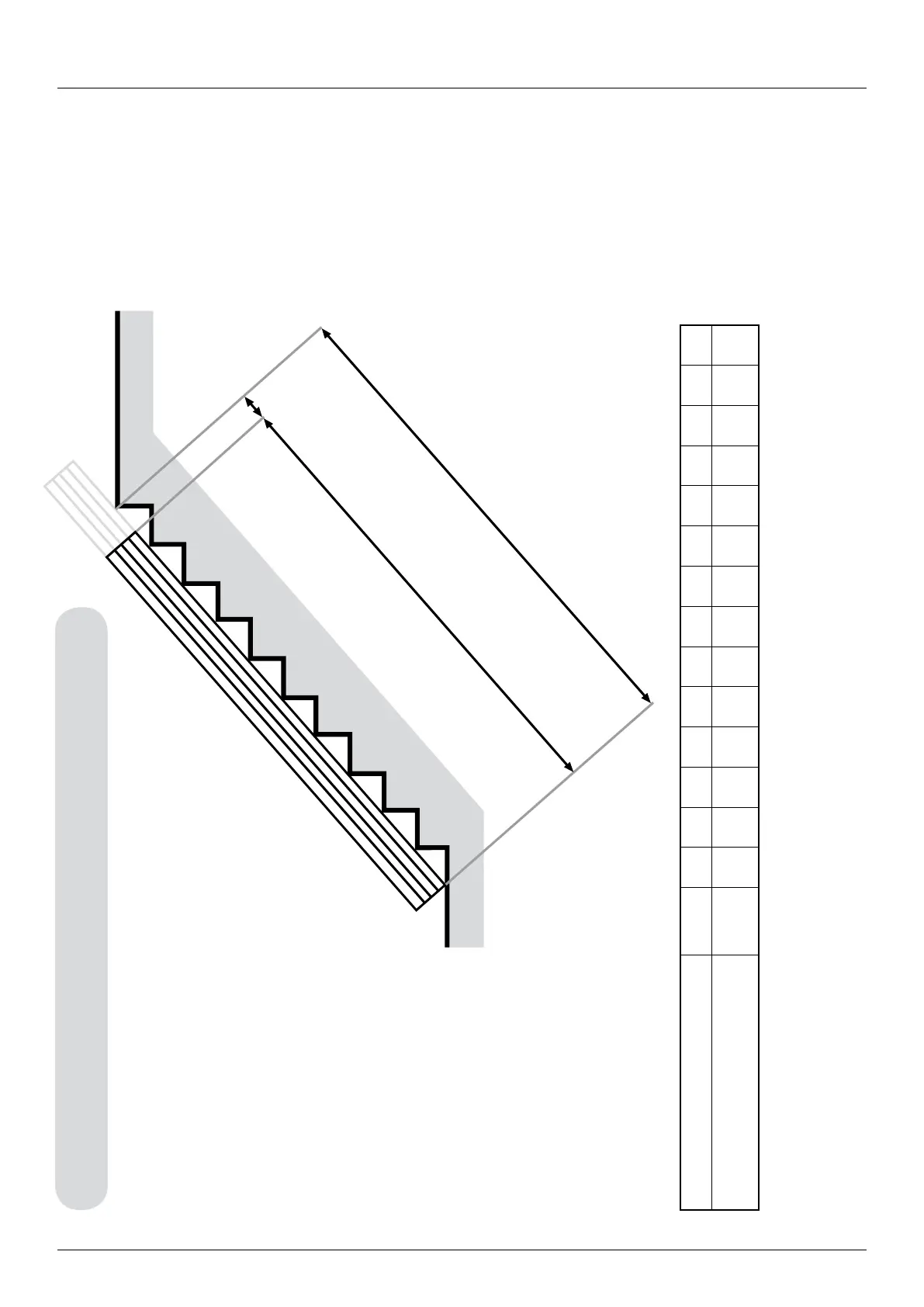

Longueur du rail à glissière Simplicity
A (entre nez supérieur et sol, mm) moins B (réduction de la longueur de rail à partir du nez) = C (longueur du rail découpé)
Exemple : Dimension A = 3250 mm, Angle = 45° (3250 - 74 = 3176)
Longueur finale du rail = 3176 mm
Angle 37° 38° 39° 40° 41° 42° 43° 44° 45° 46° 47° 48° 49° 50°
Réduction de longueur de rail à
partir du nez, finition standard
B 81 81 80 79 78 77 76 75 74 72 71 70 68 66
