MANUAL DE INSTALACIÓN DE HANDICARE SIMPLICITY 155
ESPAÑOL

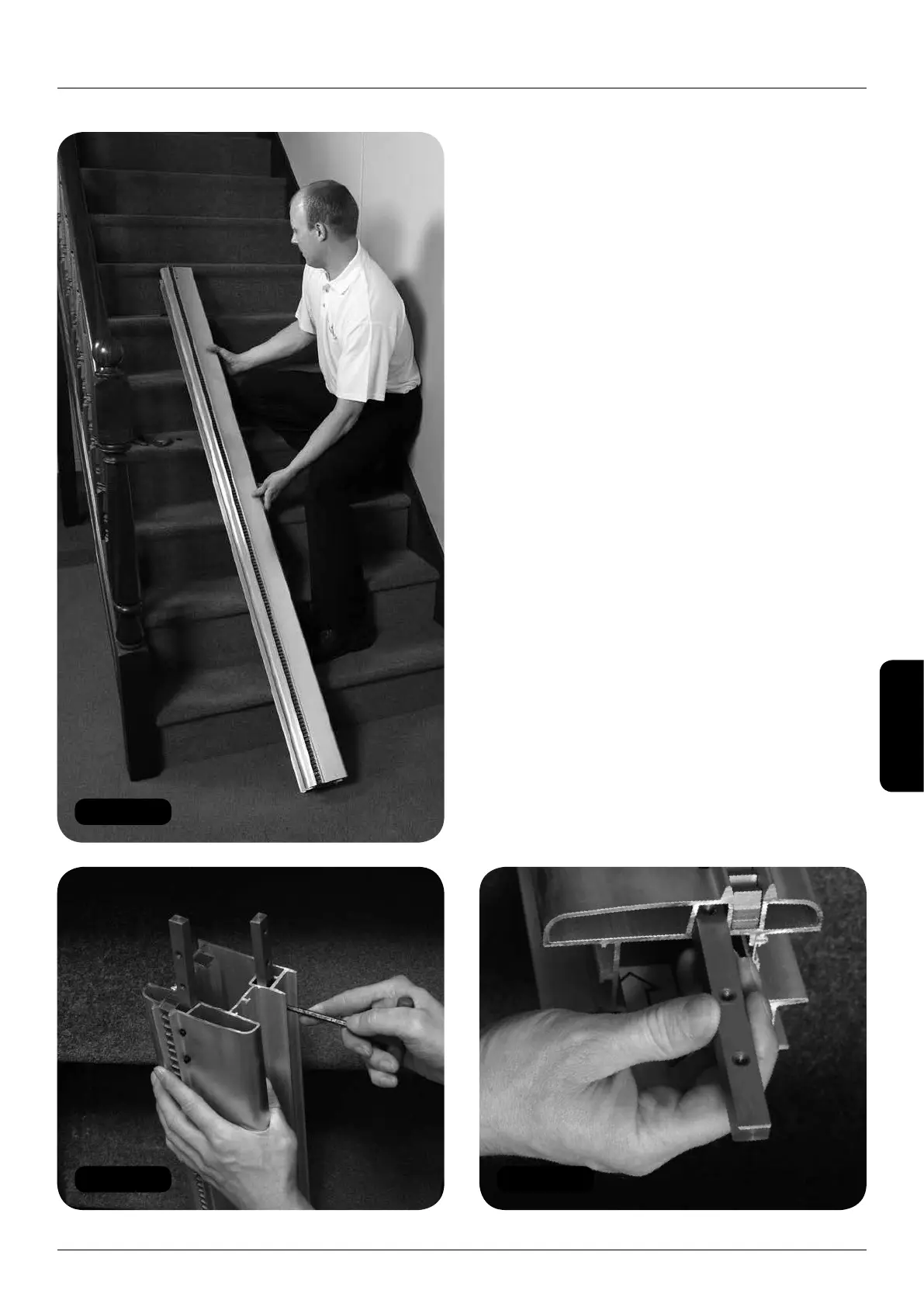

Figura 1
Figura 2 Figura 3
Ensamblaje del riel
Ensamblaje del riel
Antes de comenzar la instalación asegúrese
de que el riel tiene la longitud requerida.
Consulte el apéndice 5 para más información.
Ar
tículos Herramientas
requeridos: requeridas:
• Juego de instalación • llave Allen de 2,5mm
3 barras de empalme • llave Allen de 3mm
1 Tapa del extremo • llave Allen de 6mm
del riel • llave inglesa de 13mm
Bolsa roja • Sierra de arco
8 pernos • Tijeras de hojalata
4 tornillos sin cabeza
1 Tope limitador final
1 tope del extremo
3 Pie de montaje
• 1 sección superior del riel
• 1 sección inferior del riel
1 Posicione la sección inferior del riel (2m) en las
escaleras con los agujeros de unión hacia arriba
(Figura 1). Independientemente del lado de la
silla elevadora el riel siempre deberá estar en el
lado izquierdo del soporte mirando hacia arriba
de las escaleras.
2 Atornille las barras de empalme a la sección
inferior de la extrusión del riel (Figura 2) usando
los 2 tornillos sin cabeza para la barra de empalme
superior y los 4 pernos en las barras de empalme
inferiores (de la bolsa roja de accesorios).
