156 MANUAL DE INSTALACIÓN DE HANDICARE SIMPLICITY

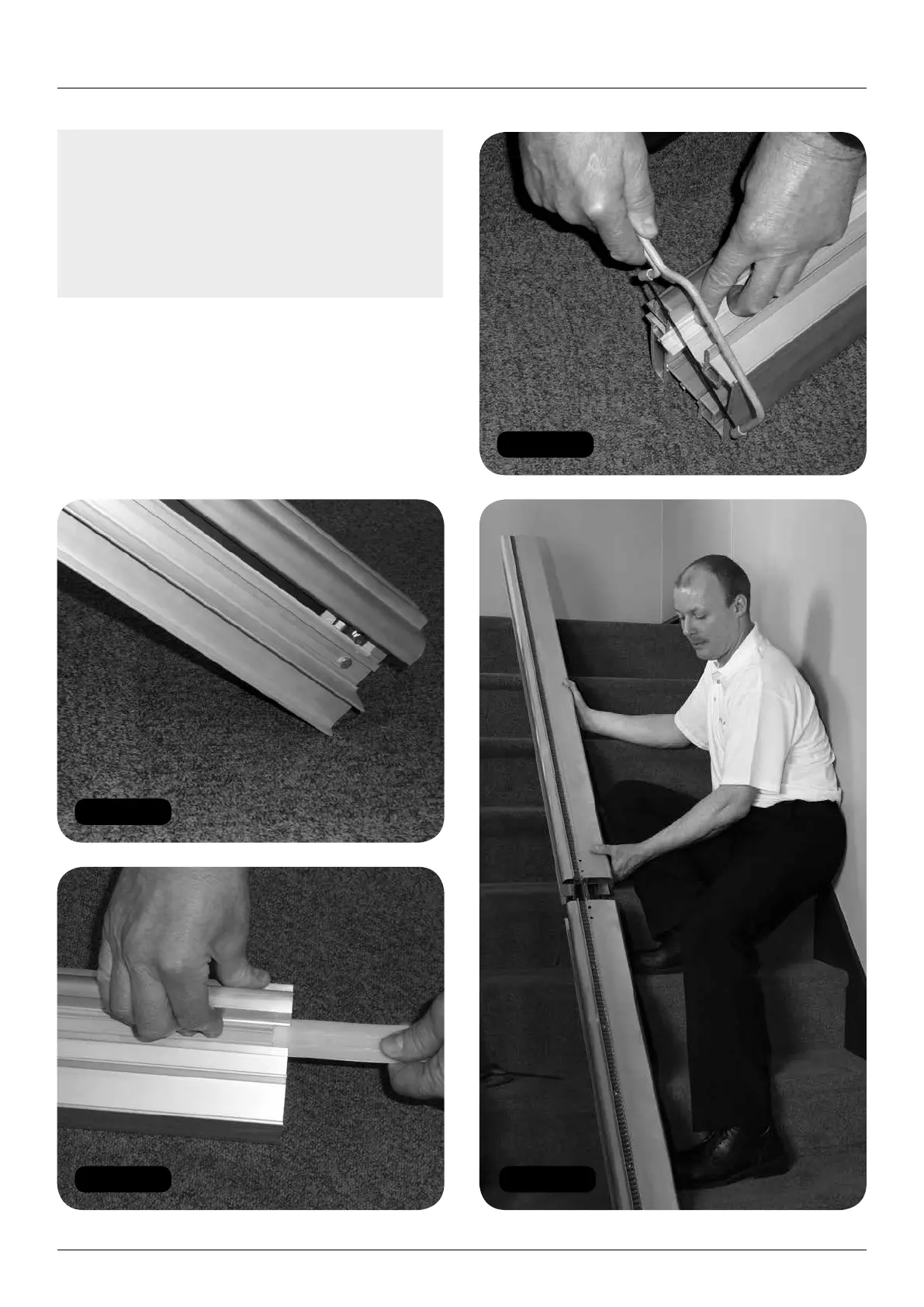

Figura 7Figura 5
Figura 4
Figura 6
Ensamblaje del riel
Nota: Asegúrese de que las barras de
empalme se posicionan en el riel en la
orientación correcta. La barra de empalme
tiene tres superficies planas y una superficie
inclinada. La superficie inclinada se DEBE
posicionar contra la superficie inclinada en la
extrusión (Figura 3).
3 Si el riel es inferior a 2000mm y se está
cortando el largo en el sitio:
a Extraiga el contacto de resorte de carga
(Figura 4).
b Usando el dispositivo de carga, empuje
la tira portadora de plástico a la sección
superior del riel (Figura 5).
