MANUAL DE INSTALACIÓN DE HANDICARE SIMPLICITY 157
ESPAÑOL

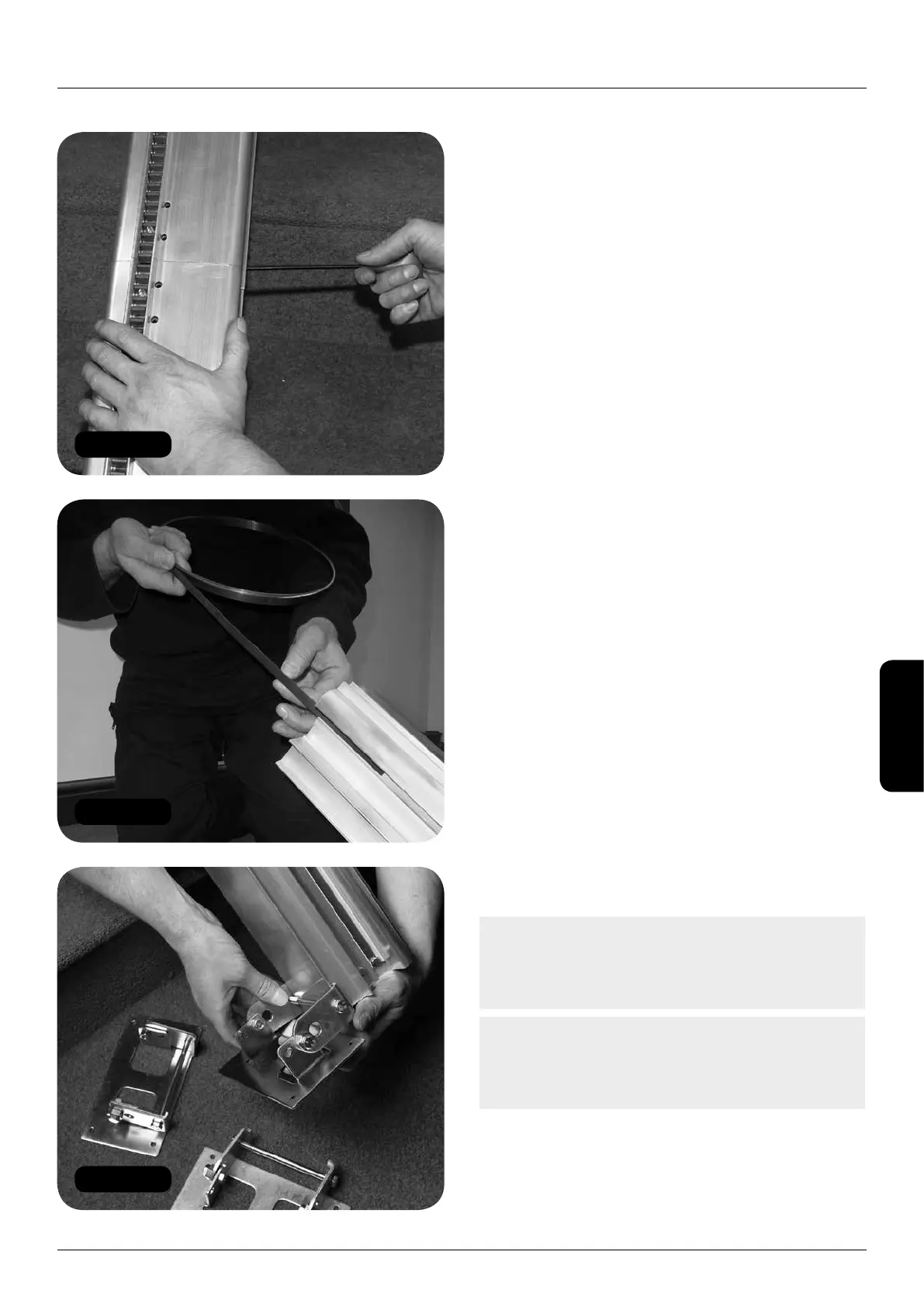

Figura 8
Figura 9
Figura 10
Ensamblaje del riel
c En el extremo superior de la sección superior
utilice una sierra de arco para extraer el
exceso de tira de plástico (Figura 6).
d Con cuidado reemplace el contacto de
resorte de carga.
4 Posicione la sección superior del riel adyacente
en la sección inferior del riel (Figura 7).
5 Traiga la sección adyacente del riel de la forma
normal. Pase el cable de doble núcleo de la
tapa del extremo/borde de seguridad superior
por la parte superior del riel. Atornille juntas las
dos secciones del riel normalmente.
6 Atornille las dos secciones del riel (Figura 8).
Los pernos se deben apretar uno tras otro:
a inferior izquierda d superior izquierda
b inferior centro e superior centro
c inferior derecha f superior derecha
Repita este proceso hasta que los pernos estén
todos bien asegurados (ajuste de torsión 8-9 Nm).
7 Empuje la tira portadora de plástico hacia
abajo desde la sección superior del riel hasta
que la tira portadora de plástico alcance la
sección inferior. La tira portadora de plástico
acabará a 10mm del final del riel. Con cuidado
alimente la tira de carga de cobre (Figura 9)
y corte a la misma longitud que la tira
portadora de plástico.
8 Compruebe que la tira de carga ha hecho
contacto adecuado con el contacto de resorte
en la sección inferior del riel (Figura 4).
Nota: Asegúrese de que el riel está conectado
con todas las superficies niveladas para que
no haya ninguna grada presente en la unión.
Nota: Una fuerza excesiva puede dañar e
impedir que el contacto haga una conexión
adecuada.
9 Deslice los tres pies de montaje en el riel
(Figura 10).
