MANUAL DE INSTALACIÓN DE HANDICARE SIMPLICITY 167
ESPAÑOL
Figura 39
Figura 40
Figura 38
Figura 41
Artículos
requeridos:
• Asiento
Herramientas
requeridas:
• Enchufe 17mm
• llave Allen de 8mm
• llave Allen de 4mm
• llave Pozidriv núm. 2

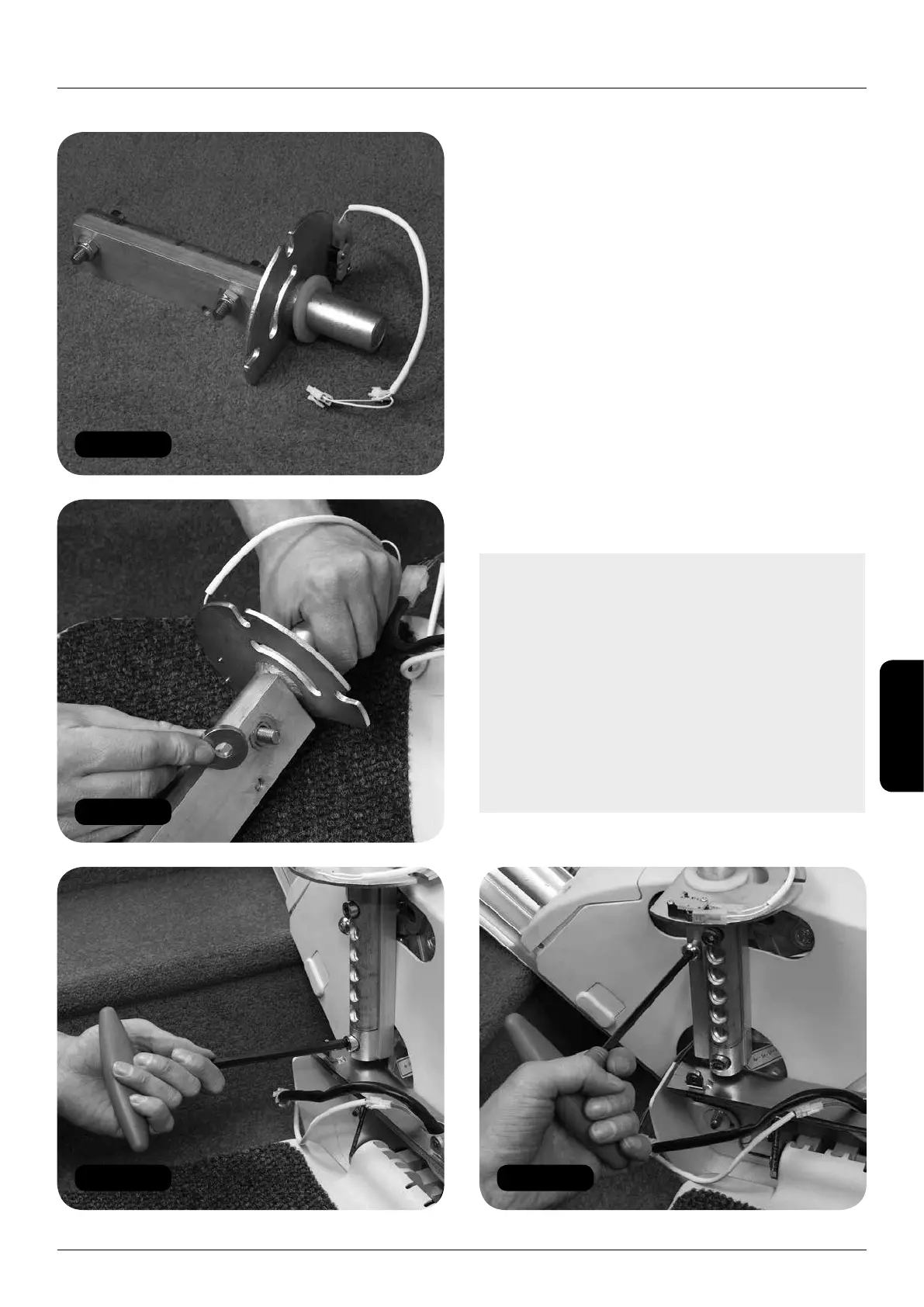

Instalar el asiento
1 Extraiga el asiento y el tubo del asiento de la
caja del asiento.
2 Extraiga las tuercas de los pernos del asiento
en el tubo del asiento (Figura 38).
3 Ajuste los espaciadores a los pernos del
asiento (Figura 39).
4 Atornille el tubo del asiento a la unidad de
alimentación (Figura 40).
Nota: Si ajusta el tubo del asiento a la unidad
de alimentación en la configuración que se
entrega, el asiento a la altura del reposapiés
será de 390mm. El tubo del asiento podrá
extenderse deslizando hacia arriba el manguito
exterior. Cada intervalo sube a 20mm hasta un
máximo de 490mm. Si sabe cual es la altura
del asiento al reposapiés que el cliente quiere,
ajuste el tubo del asiento con la configuración
apropiada antes de atornillarlo al chasis de la
unidad de alimentación.
5 Ajuste el perno de seguridad (Figura 41).
Instalar el asiento
