168 MANUAL DE INSTALACIÓN DE HANDICARE SIMPLICITY

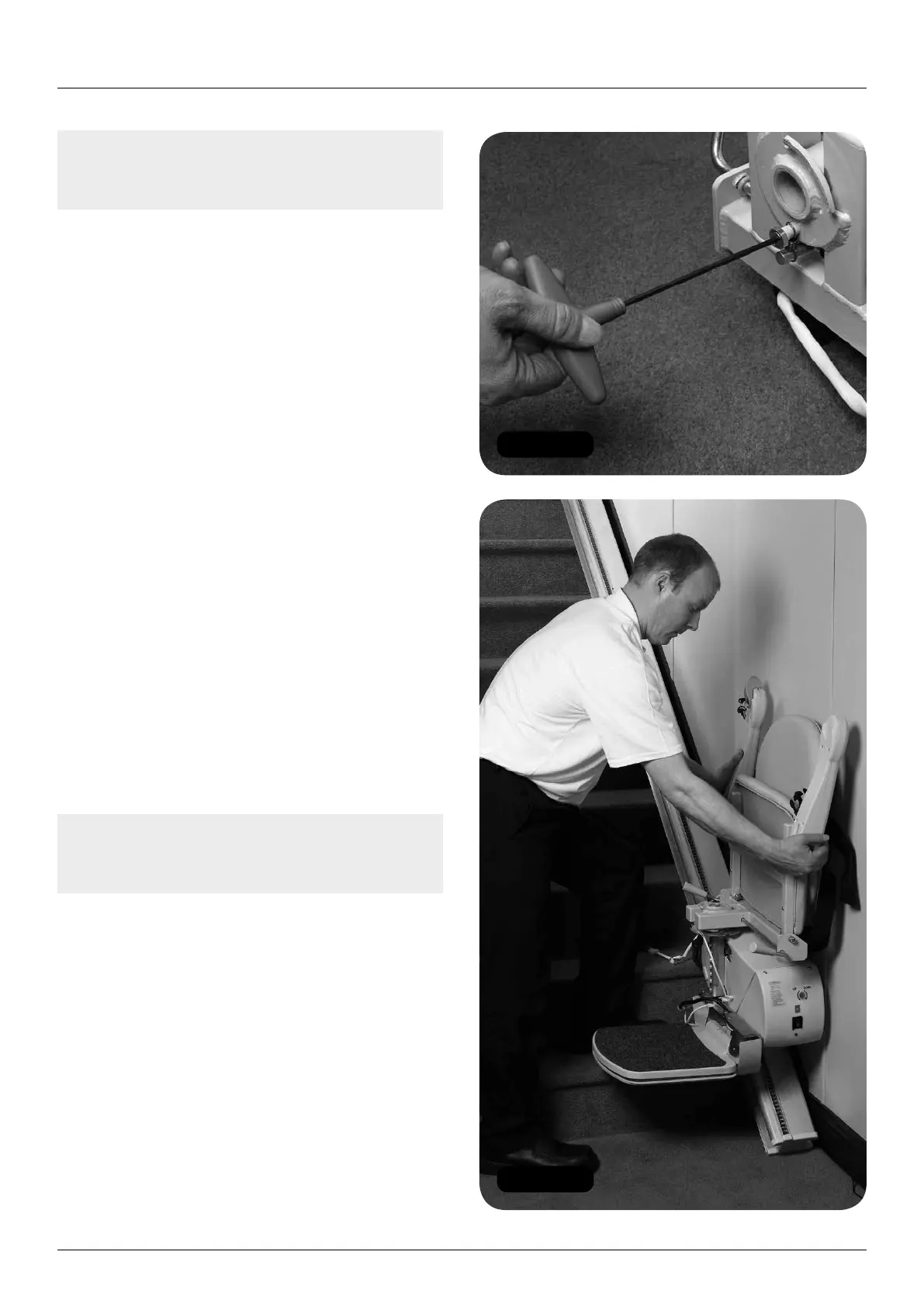

Figura 43
Figura 42
Nota: No apriete completamente los pernos
del asiento en este punto pues el asiento no
ha sido nivelado todavía.
6 Ponga el asiento en el suelo descansando
sobre el respaldo y quite la arandela y el
perno de la base del asiento (Figura 42).
7 Levante el asiento (Figura 43) y posiciónelo
sobre el tubo del asiento.
8 Con cuidado gire el asiento hacia atrás y
hacia adelante hasta que se posicione la
clavija del mecanismo de bloqueo giratorio.
9 Gire el asiento totalmente usando las
palancas de giro.
10 Vuelva a poner la arandela y el perno de la
base del asiento que ha quitado en el paso 6
(Figura 44).
11 Gire el respaldo del asiento a la posición de
desplazamiento utilizando las palancas de
giro.
12 Quite la palanca de desplazamiento y los
cables de enlace y realice las conexiones del
cable del asiento (Figura 45).
13 Ajuste la cubierta del chasis del reposapiés
(Figura 46), asegurándose de que todos los
cables están metidos dentro de la cubierta.
Nota:
Asegúrese de que no hay cables
cogidos o atrapados al configurar la cubierta
del chasis del reposapiés.
14 Vuelva a poner el riel como se describe
previamente en la página 8 con el pie contra
el larguero.
Instalar el asiento
