190 MANUAL DE INSTALACIÓN DE HANDICARE SIMPLICITY
Ángulo 37° 38° 39° 40° 41° 42° 43° 44° 45° 46° 47° 48° 49° 50°
Saliente horizontal del riel* A 141 141 140 139 138 138 137 136 135 135 134 133 132 132
Intrusión del riel sobre suelo B 352 349 346 343 340 336 333 330 327 324 321 318 315 312
Morro superior a suelo C
Extensión del riel desde el morro* D 178 180 182 184 186 189 191 193 195 198 200 202 204 206
Longitud de corte del riel (C+D) E
Ángulo 45°
A 135
B 327
C 3250
D 195
E 3445
*Cifras mínimas – cuando la intrusión superior es crítica.
Ejemplo

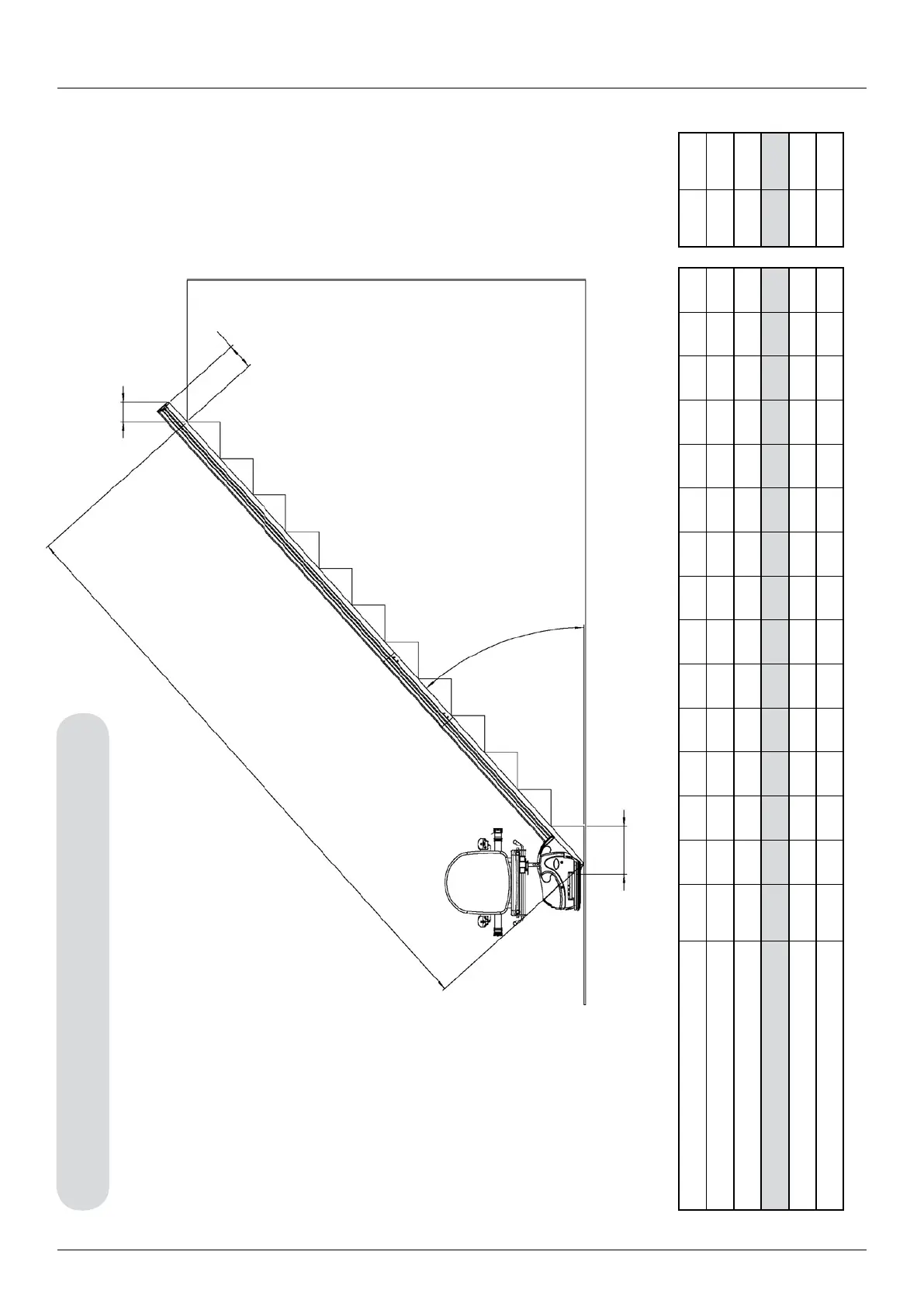

Detalles del riel Simplicity
Apéndice 5
Ángulo de la escalera
A
B
C
D
