MANUAL DE INSTALACIÓN DE HANDICARE SIMPLICITY 189
ESPAÑOL
D
F
E
Altura de la primera contrahuella
A
C
B

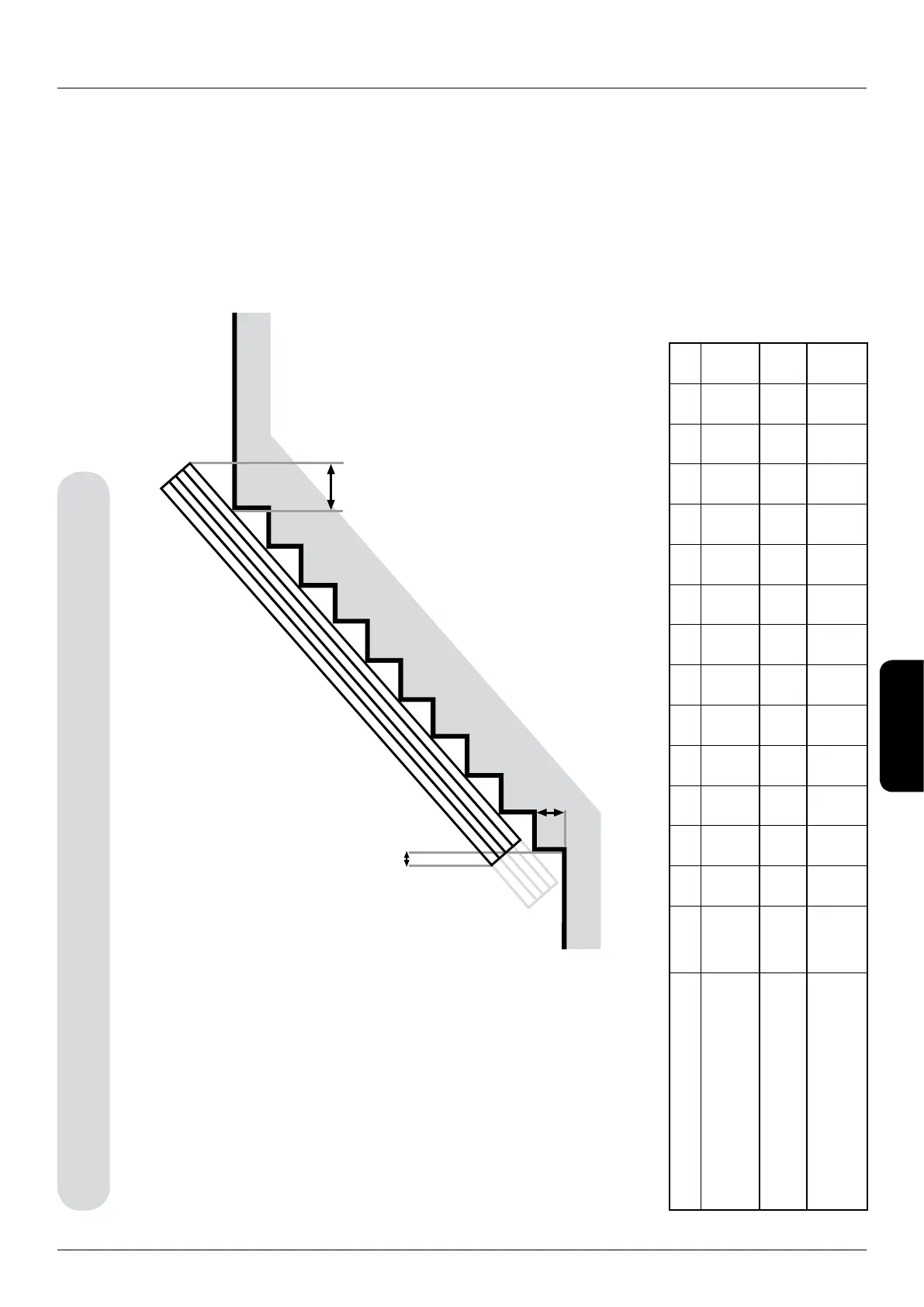

Apéndice 5
Saliente del riel de deslizamiento (Slide Track) Simplicity
Ángulo 37° 38° 39° 40° 41° 42° 43° 44° 45° 46° 47° 48° 49° 50°
Altura máxima de la primera
contrahuella (mm) para
intrusión inferior cero
D 162 164 166 168 169 171 172 173 173 174 174 173 173 172
Saliente superior (mm)
a un ángulo dado de escalera
E 213 211 209 207 205 202 200 198 195 193 190 187 185 182
Intrusión inferior (mm)
a un ángulo dado asumiendo
200mm primera contrahuella
F 51 46 42 38 35 32 30 28 27 26 25 24 24 24
