188 MANUAL DE INSTALACIÓN DE HANDICARE SIMPLICITY
A
C
B
Apéndice 5

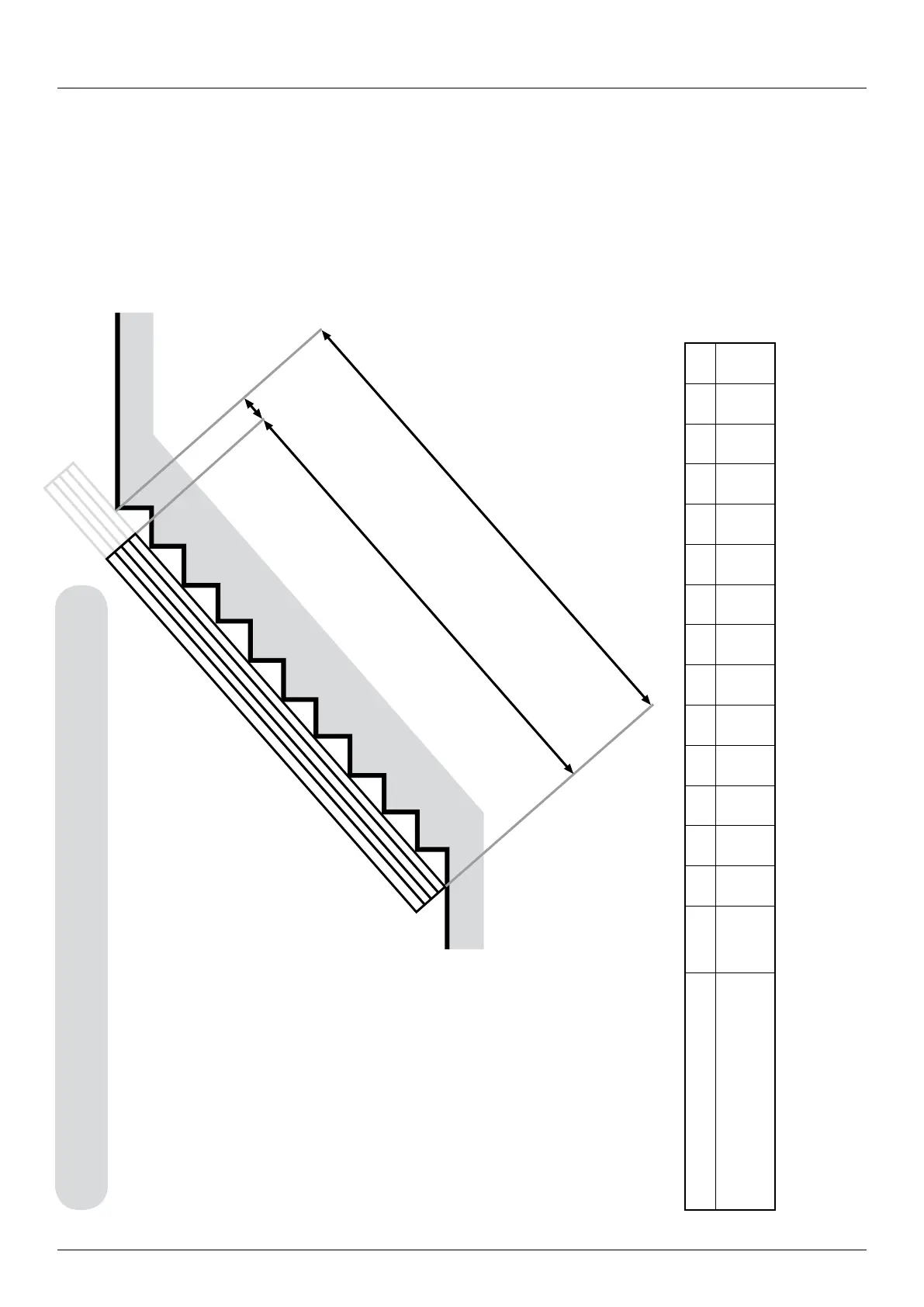

Longitud del riel de deslizamiento Simplicity
A (mm desde morro superior a suelo) menos B (reducción de riel desde morro) igual C (longitud de corte del riel)
Ejemplo: Dimensión A = 3250mm, Ángulo = 45° (3250 - 74 = 3176)
Longitud final de corte del riel = 3176mm
Ángulo 37° 38° 39° 40° 41° 42° 43° 44° 45° 46° 47° 48° 49° 50°
Reducción del riel desde los
valores del morro para un
acabado estándar
B 81 81 80 79 78 77 76 75 74 72 71 70 68 66
