194 HANDICARE SIMPLICITY MANUALE D’INSTALLAZIONE

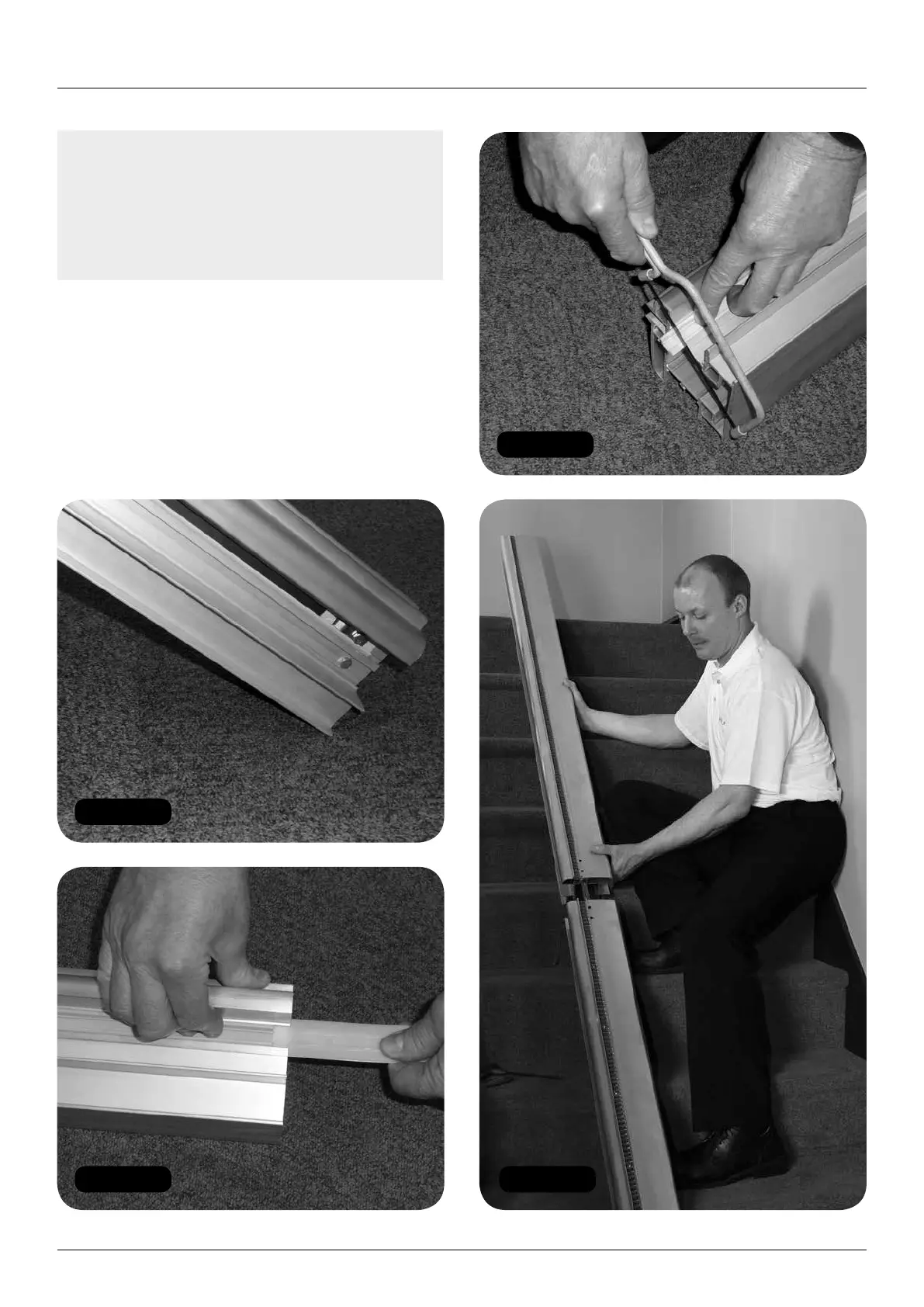

Figura 7Figura 5
Figura 4
Figura 6
Gruppo guida
Nota: Assicurarsi che le bare di giunzione
siano posizionate nella guida con il giusto
orientamento. La barra di giunzione ha tre
superfici piane e una inclinata. La superficie
inclinata DEVE essere posizionata contro la
superficie inclinata dell’estruso (Figura 3).
3 Se la guida è inferiore a 2000mm, tagliare
a lunghezza in loco:
a Rimuovere il contatto a molla di ricarica
(Figura 4).
b Utilizzando l’utensile di carico, spingere il
nastro di plastica fino in punta alla sezione
della guida (Figura 5).
