HANDICARE SIMPLICITY MANUALE D’INSTALLAZIONE 195
ITALIANO

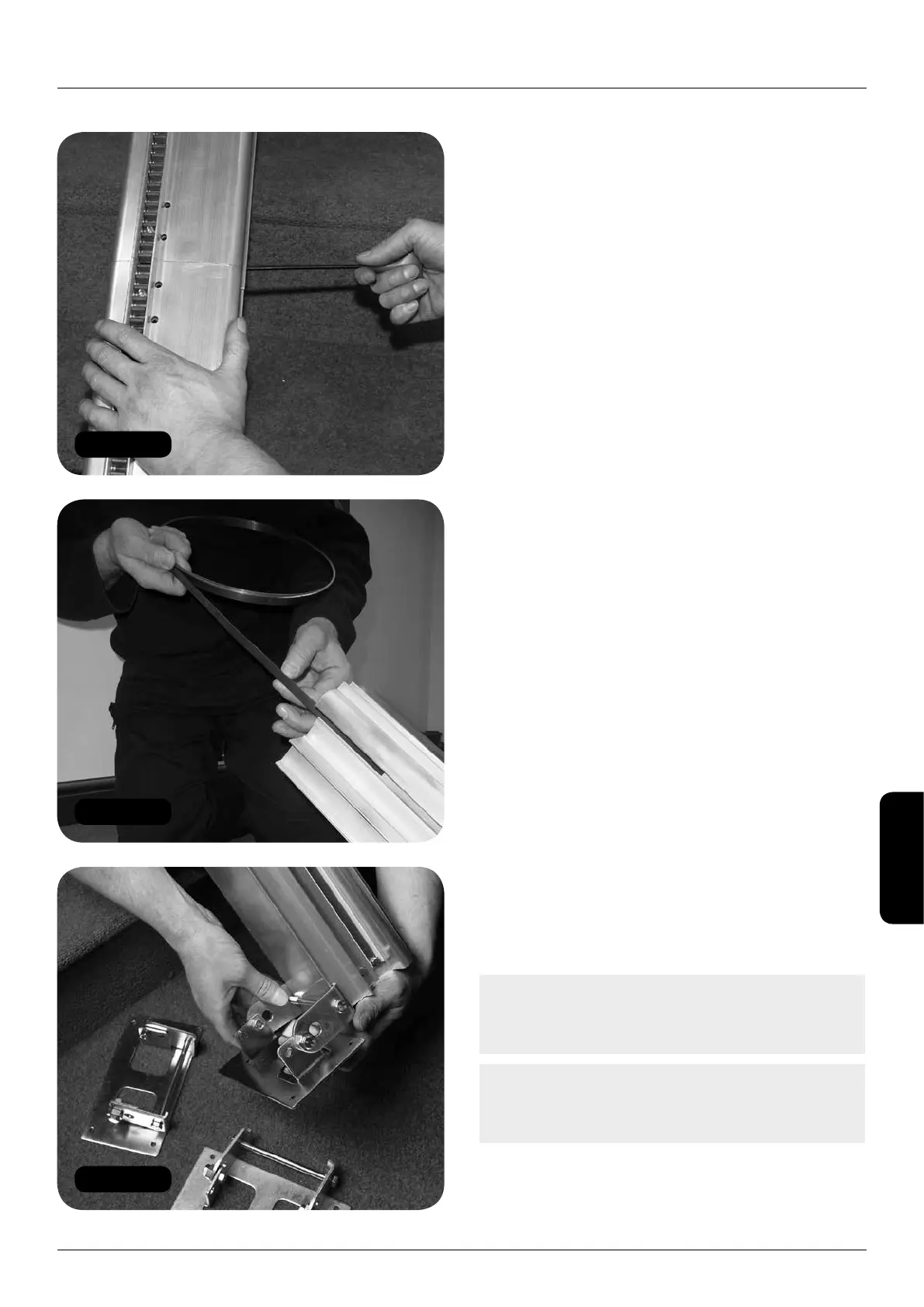

Figura 8
Figura 9
Figura 10
Gruppo guida
c All’estremità superiore della sezione,
utilizzare un seghetto da ferro per rimuovere
la porzione di nastro di plastica in eccesso
(Figura 6).
d Sostituire il contatto a molla di ricarica.
4 Posizionare la sezione superiore della guida in
posizione adiacente alla sezione inferiore della
guida (Figura 7).
5 Posizionare la sezione adiacente alla guida
in modo normale. Inserire il doppio cavo
cappuccio terminale/bordo di sicurezza
superiore fino in cima alla guida. Fissare
normalmente insieme le due sezioni di guida.
6 Fissare insieme entrambe le sezioni di guida
(Figura 8). I bulloni devono essere serrati in
sequenza:
a in basso a sinistra d in alto a sinistra
b in basso al centro e in alto al centro
c n basso a destra f in alto a destra
Ripetere questo processo fino a quando i bulloni
sono tutti serrati (impostare la coppia di serraggio
a 8-9Nm).
7 Inserire e far scorrere il nastro di plastica
partendo dalla sezione superiore della guida
fino ad incontrare la parte di nastro di plastica
inserito dalla sezione inferiore. Il nastro di
plastica terminerà a 10mm dalla fine della guida.
Inserire e far scorrere con attenzione il nastro di
rame per la ricarica (Figura 9) e tagliarlo della
stessa lunghezza di quello di plastica.
8 Verificare che il nastro di carica sia bene a
contatto con il contatto a molla nella parte
inferiore della guida (Figura 4).
Nota: Assicurarsi che la guida aderisca a
tutte le superfici in modo che non ci sia un
dislivello sulla giunzione.
Nota: Una forza eccessiva potrebbe
danneggiare ed impedire al contatto a molla
di stabilire un buon contatto.
9 Fare scorrere i tre piedini di montaggio nella
guida (Figura 10).
