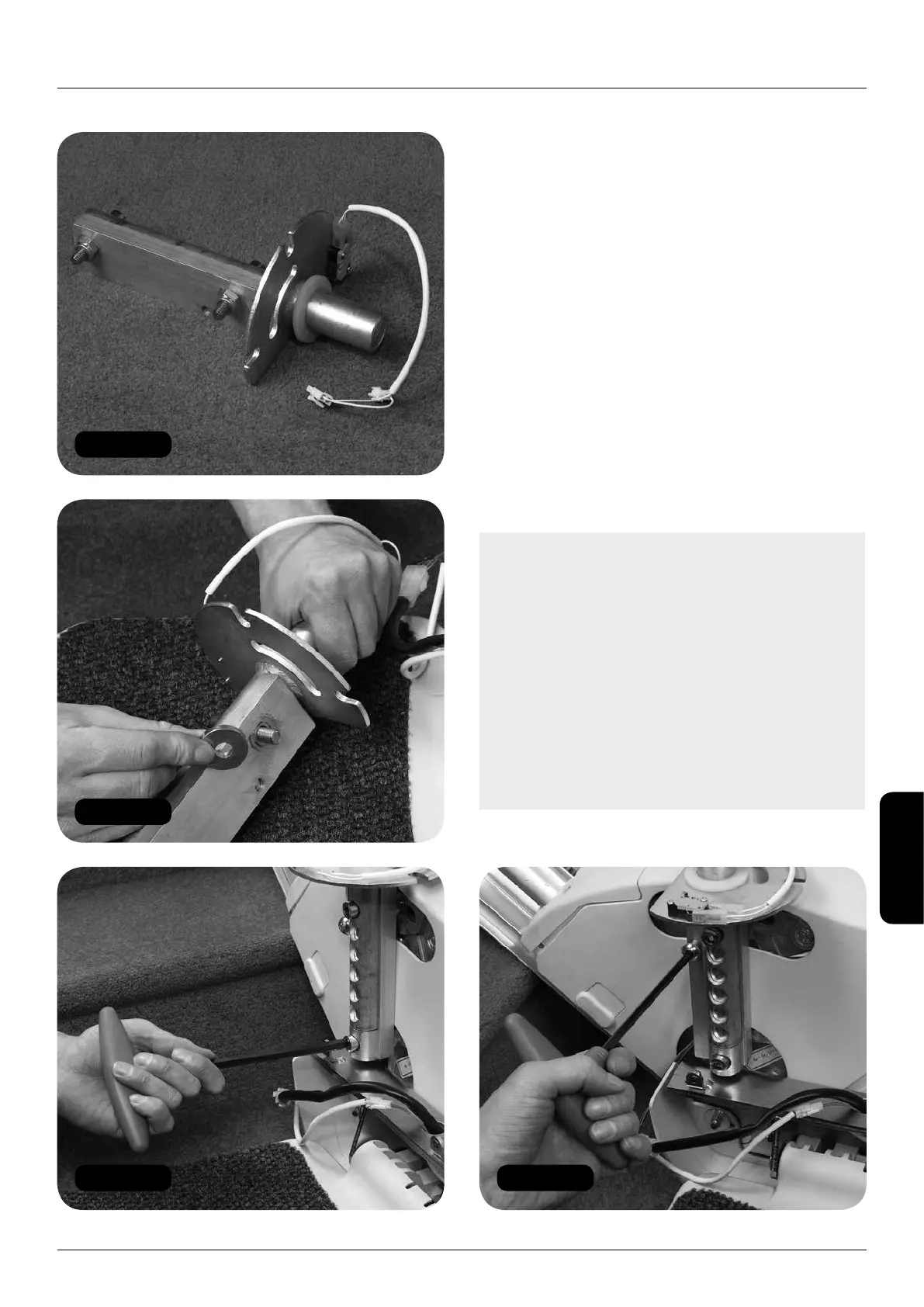

Figura 39
Figura 40
Figura 38
Figura 41
Componenti richiesti: Utensili richiesti:
• Sedile • Chiave da 17mm
• Chiave Allen da 8mm
• Chiave Allen da 4mm
• N° 2 Pozi-drive
Montaggio del sedile
1 Rimuovere il sedile e il suo palo di supporto
dalla scatola del sedile.
2 Rimuovere i dadi dai bulloni del sedile nel palo
di supporto del sedile (Figura 38).
3 Inserire i distanziatori ai bulloni del sedile
(Figura 39).
4 Fissare il palo di supporto del sedile all’unità
di alimentazione usando i bulloni (Figura 40).
Nota: Se si monta il palo di supporto del sedile
all’unità di alimentazione nella configurazione
fornita, l’altezza sedile- pedana appoggiapiedi
sarà di 390mm. Il palo di supporto del sedile
può essere allungato facendo scorrere
l’involucro esterno verso l’alto. Ogni incremento
è di 20mm, fino ad un massimo estensibile
di 490mm. Se è nota l’altezza sedile-pedana
appoggiapiedi che richiede il cliente, regolare
il palo di supporto del sedile all’impostazione
appropriata prima di fissarlo con i bulloni al
telaio dell’unità di alimentazione.
5 Inserire il bullone di sicurezza (Figura 41).
