206 HANDICARE SIMPLICITY
MANUALE D’INSTALLAZIONE

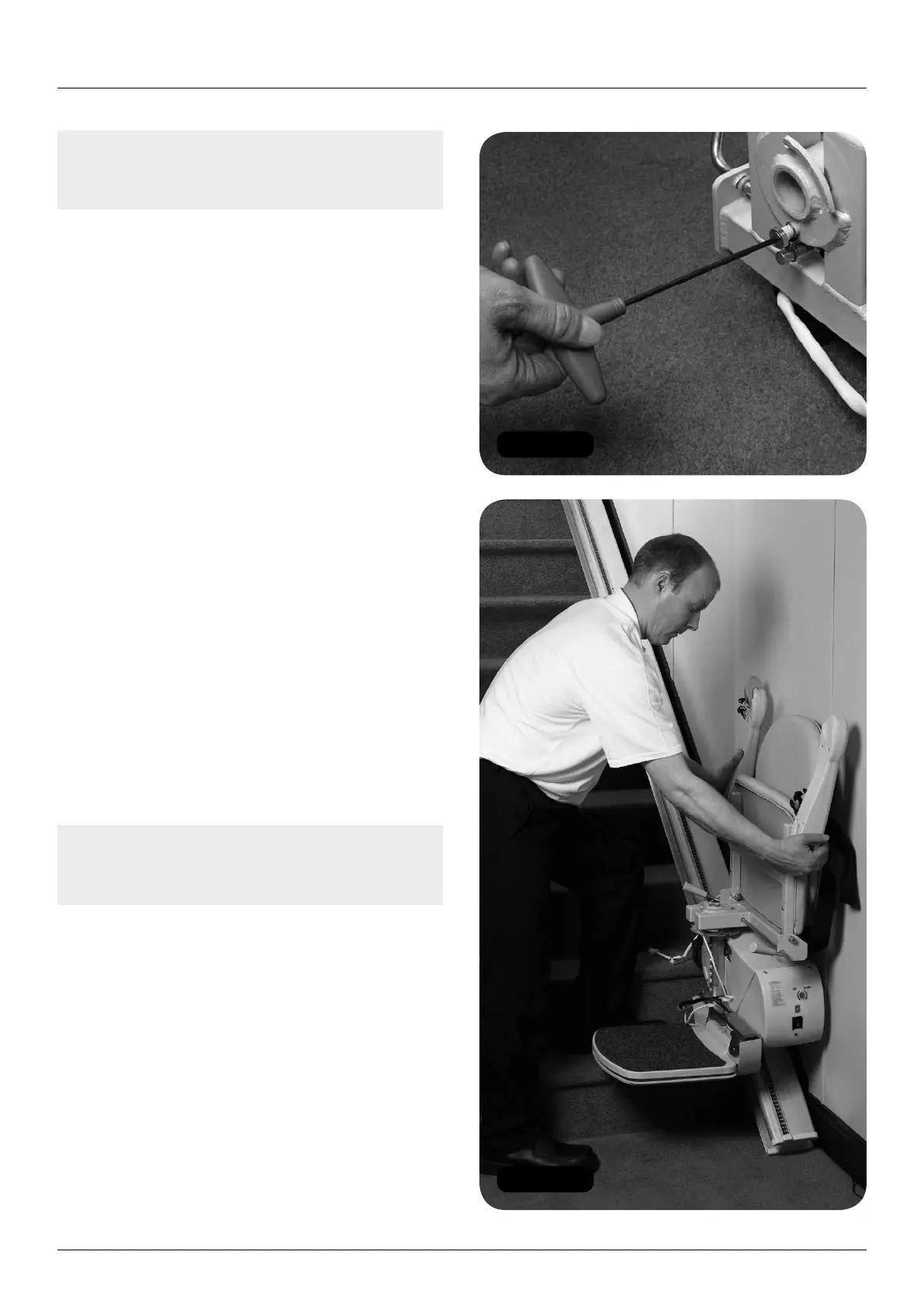

Figura 43
Figura 42
Note: In questa fase, non serrare
completamente i bulloni del sedile, poiché
il sedile non è ancora in piano.
6 Coricare sul pavimento il sedile sullo schienale
e rimuovere il bullone e la rondella dalla base
del sedile (Figura 42).
7 Sollevare il sedile (Figura 43) e posizionarlo
sul suo gambo.
8 Ruotare delicatamente il sedile all’indietro e in
avanti fino a quando le spine di bloccaggio del
dispositivo di rotazione entrano in posizione.
9 Far girare completamente il sedile utilizzando
le leve di rotazione.
10 Rimontare il bullone e la rondella alla base
del sedile che sono state rimosse nella fase 6
(Figura 44).
11 Ruotare lo schienale del sedile nella posizione di
movimentazione utilizzando le leve di rotazione.
12 Rimuovere la leva di azionamento e i cavi di
collegamento ed effettuare le connessioni dei
cavi del sedile (Figura 45).
13 Montare la copertura del telaio della pedana
appoggiapiedi (Figura 46), assicurandovi
che tutti i cavi siano contenuti all’interno della
copertura.
Nota: Assicurarsi che nessun cavo sia pizzicato
o intrappolato quando montate la copertura del
telaio della pedana appoggiapiedi.
14 Riposizionare la guida come descritto
precedentemente a pagina 8 con i piedini
contro il supporto laterale della scala.
