HANDICARE SIMPLICITY
MANUALE D’INSTALLAZIONE 225
ITALIANO
1234
1234
1 234
1
234
1
234
INFRAROSSI/PULSANTE
RADIO
CONNETTORE DEL FRENO
CARICA+
BATTERIA NEGATIVA BATTERIA POSITIVA
MOTORE 2 (NERO)
MOTORE 1 (BIANCO)
FUSIBILI A +24V
DATI DEL CARDINE
(CAVO GRIGIO)
DIP SWITCH 1
5A
QUICK BLOW
DIP SWITCH 2
RILEVAMENTO ESTERNO
DISPLAY DI DIAGNOSTICA
PIATTAFORMA DI POTENZA
NESSUN COLLEGAMENTO
RICHIESTO
CONNETTORE A 9 VIE
ACCESO
ACCESO
CONNETTORE A 8 VIE
INFRAROSSI/RADIO
DIP 1
ACCESO
DIP 2
ACCESO
CONFIGURAZIONI INTERRUTTORE
MS125
CONFIGURAZIONE INTERRUTTORE
CSE126EL (SU SLIDE TRACK)
QUESTI INTERRUTTORI DEL CONTENITORE
DUAL-IN LINE NON SONO IN USO
ACCESO
DEFAULT SPENTO
DEFAULT SPENTO
DEFAULT SPENTO
DISATTIVAZIONE
SCORRIMENTO
DISABILITAZIONE PING
DISABILITAZIONE PLAT
RAMPA LENTA
NON USATA
ATTIVAZIONE
SCORRIMENTO
ABILITAZIONE PING
ABILITAZIONE PLAT
RAMPA VELOCE
NON USATA
BIANCO
N/C
BIANCO
BLU
BLU
NERO
NERO
N/C
N/C
VIOLA
GRIGIO + GRIGIO
N/C
MARRONE
N/C
ARANCIONE
BLU
VERDE
NESSUN COLLEGAMENTO
RICHIESTO
SE I DIP SWITCH VENGONO CAMBIATI SI
PREGA DI SPEGNERE IL MONTASCALE,
ASPETTARE 10 SECONDI, IN SEGUITO
RIAVVIARE IL MONTASCALE
Simplicity+ DIP Settings MS125 board for Left and Right Hand Slide Track
CONNESSIONE LED
PANNELLO FRONTALE

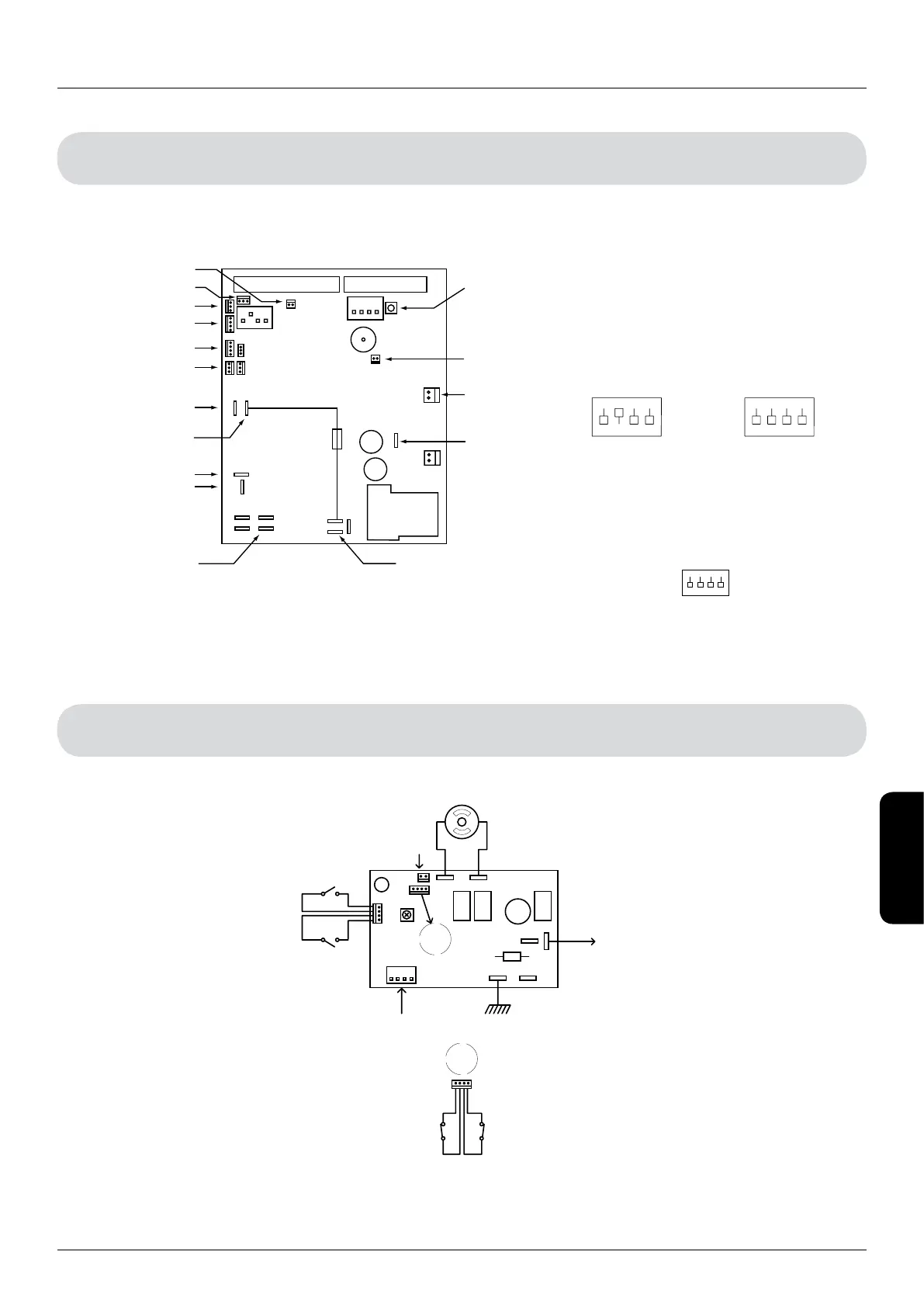

SLIDETRACK SCHEMATIC - LH+RH
CSE126EL SLIDETRACK CONTROLLER PCB
MOTORE PER
LA GUIDA SLIDE
IL “JUMPER” DEVE ESSERE CONNESSO
IN UNA DELLE DUE POSIZIONI
CONTATTO COMMS
DELLA GUIDA
MICRO NORMALMENTE
APERTI DEL FINE CORSA
MICRO NORMALMENTE CHIUSI
USATI PER I PROFILI DI SICUREZZA.
GRIGIO
M2 M1
MARRONE
BLU
GRIGIO
GRIGIO
NERO
NERO
NERO (0V)
MICRO DIP INUTILIZZATO
NERO
NERO
NERO
NERO
LIMITI DEL FINE CORSA
PROFILI DI SICUREZZA DELLA
PARTE SUPERIORE DELLA GUIDA
PROFILI DI SICUREZZA DELLA
PARTE INFERIORE DELLA GUIDA
A
A
PROFILI DI SICUREZZA
LIMITE
SUPERIORE
LIMITE
INFERIORE
SLIDETRACK SCHEMATIC - LH+RH
CSE126EL SLIDETRACK CONTROLLER PCB
MOTORE PER
LA GUIDA SLIDE
IL “JUMPER” DEVE ESSERE CONNESSO
IN UNA DELLE DUE POSIZIONI
CONTATTO COMMS
DELLA GUIDA
MICRO NORMALMENTE
APERTI DEL FINE CORSA
MICRO NORMALMENTE CHIUSI
USATI PER I PROFILI DI SICUREZZA.
GRIGIO
M2 M1
MARRONE
BLU
GRIGIO
GRIGIO
NERO
NERO
NERO (0V)
MICRO DIP INUTILIZZATO
NERO
NERO
NERO
NERO
LIMITI DEL FINE CORSA
PROFILI DI SICUREZZA DELL
A
PART
E SUPERIORE DELLA GUIDA
PROFILI DI SICUREZZA DELLA
PARTE INFERIORE DELLA GUIDA
A
A
PROFILI DI SICUREZZA
LIMITE
SUPERIORE
LIMITE
INFERIORE
Impostazioni interruttore DIP guida di scorrimento
Schema guida di scorrimento
