226 HANDICARE SIMPLICITY
MANUALE D’INSTALLAZIONE
A
C
B

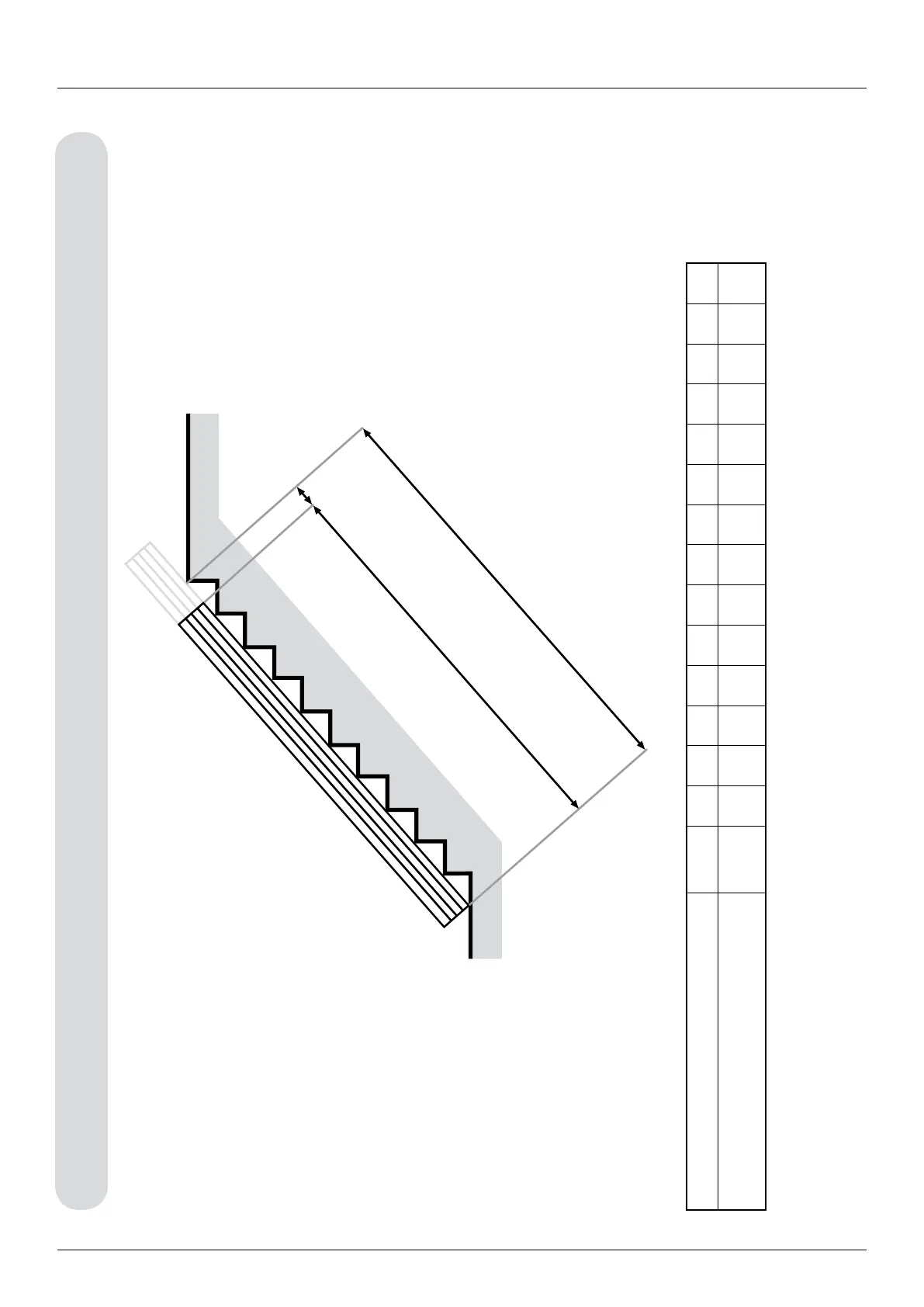

Appendix 5
Lunghezza guida di scorrimento modello Simplicity
A (naso superiore al pavimento in mm) meno B (riduzione della guida dal naso) uguale C (lunghezza guida tagliata)
Esempio: Dimensione A = 3250mm, Angolo = 45° (3250 - 74 = 3176)
Lunghezza finale guida tagliata = 3176mm
Angolo 37° 38° 39° 40° 41° 42° 43° 44° 45° 46° 47° 48° 49° 50°
Riduzione della guida dalle misure del
naso per ottenere la finitura standard
B 81 81 80 79 78 77 76 75 74 72 71 70 68 66
