HANDICARE SIMPLICITY MANUALE D’INSTALLAZIONE 227
ITALIANO
C
A
B
E
F
D
Altezza della prima alzata
Appendix 5

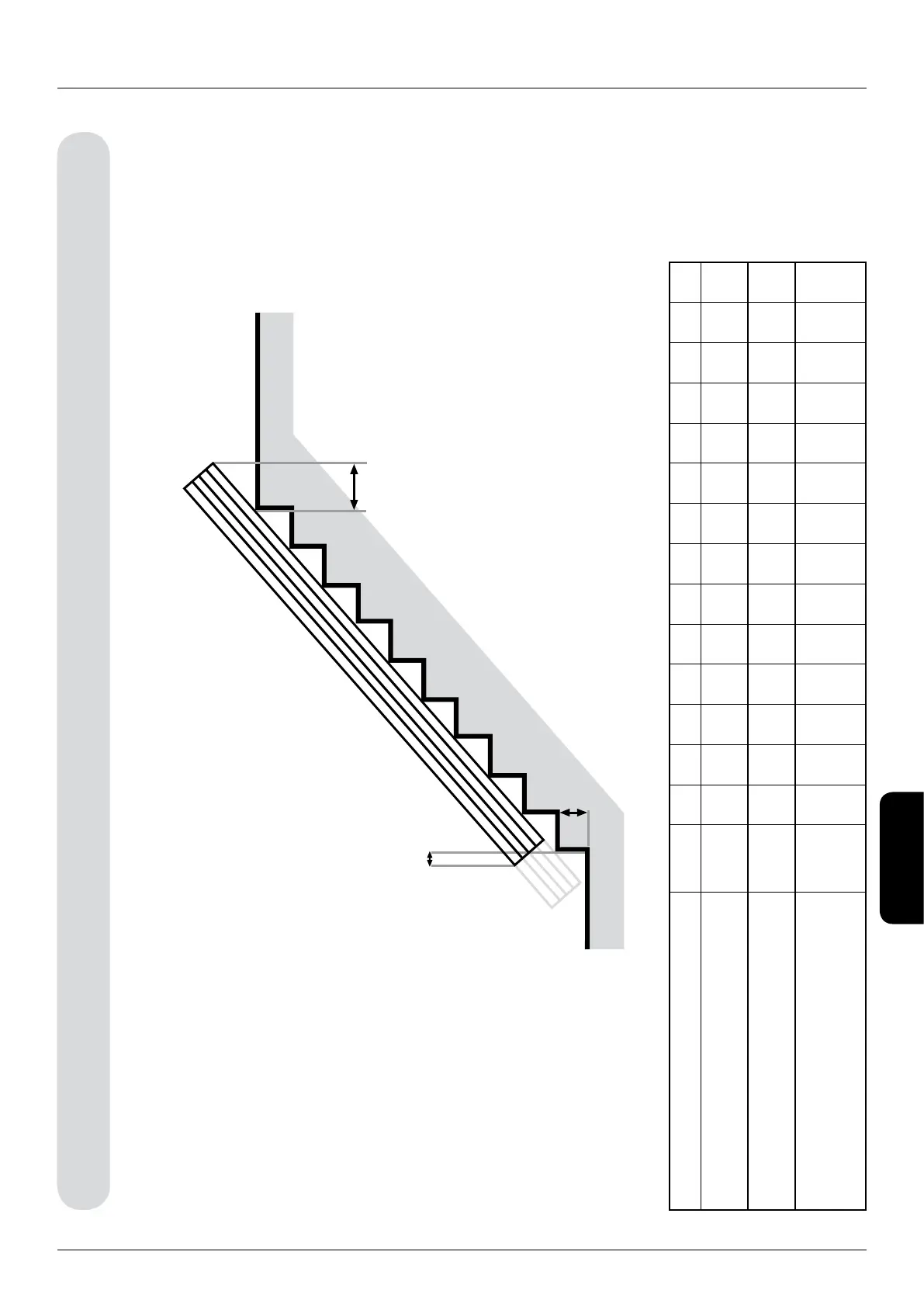

Sbalzo guida di scorrimento modello Simplicity
Angolo 37° 38° 39° 40° 41° 42° 43° 44° 45° 46° 47° 48° 49° 50°
Altezza massima primo scalino (mm) per
eliminare intrusione inferiore
D 162 164 166 168 169 171 172 173 173 174 174 173 173 172
Sbalzo superiore (mm)
ad un dato angolo della scala
E 213 211 209 207 205 202 200 198 195 193 190 187 185 182
Intrusione inferiore (mm)
ad un dato angolo supponendo che il primo
gradino sia di 200mm
F 51 46 42 38 35 32 30 28 27 26 25 24 24 24
