228 HANDICARE SIMPLICITY
MANUALE D’INSTALLAZIONE

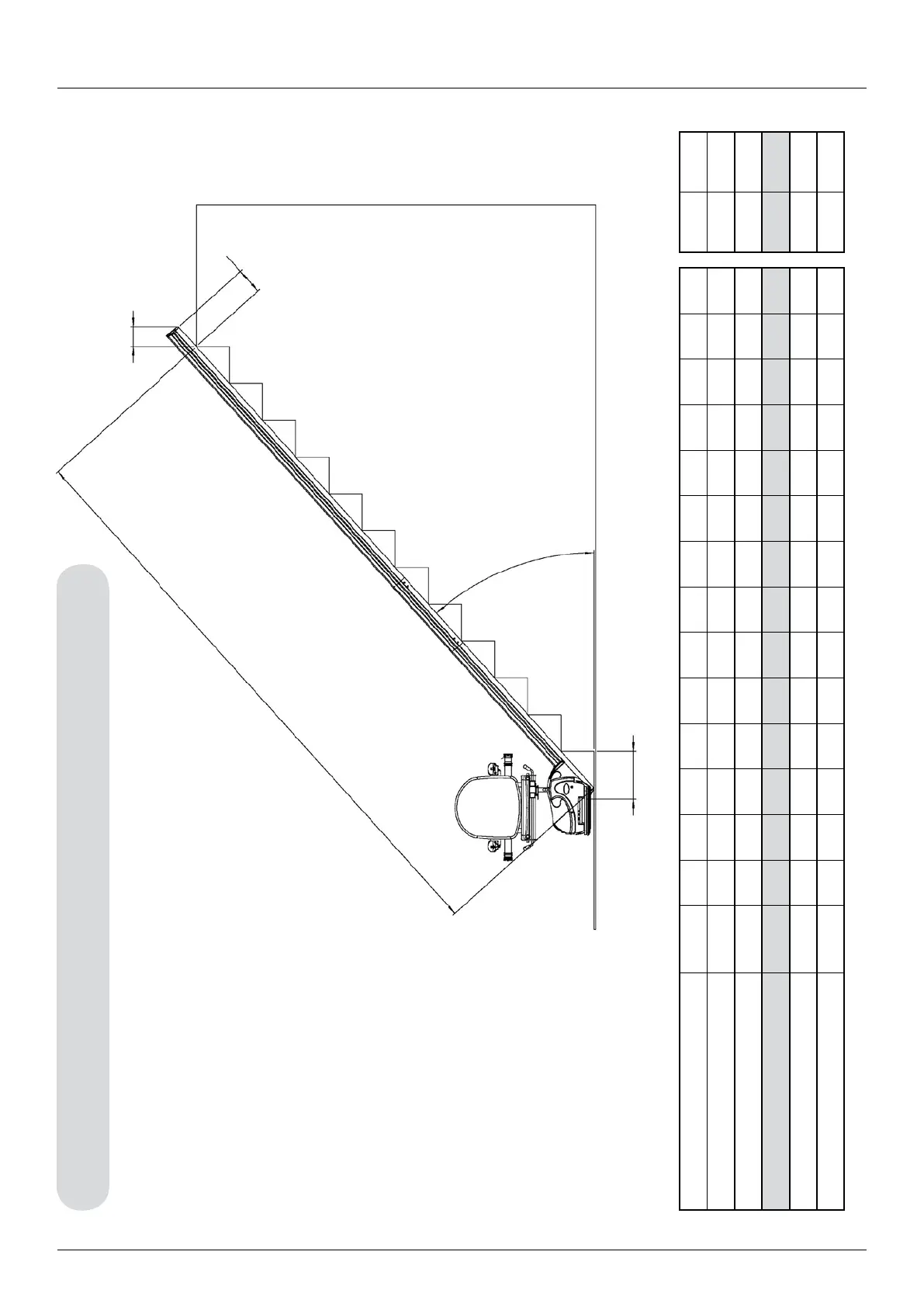

Angolo delle scale
A
B
C
D
Angolo 37° 38° 39° 40° 41° 42° 43° 44° 45° 46° 47° 48° 49° 50°
Sbalzo guida orizzontale* A 141 141 140 139 138 138 137 136 135 135 134 133 132 132
Instrusione guida piano terra B 352 349 346 343 340 336 333 330 327 324 321 318 315 312
Dal naso superiore alla terra C
Estensione guida dal naso* D 178 180 182 184 186 189 191 193 195 198 200 202 204 206
Lunghezza taglio guida (C+D) E
Angolo 45°
A 135
B 327
C 3250
D 195
E 3445
*Dati minimi – quando l’intrusione superiore è critica.
Esempio
Modello Simplicity – dettagli sulla guida
Appendice 5
