74 INSTALLATIEHANDLEIDING HANDICARE SIMPLICITY
Bijlage 5

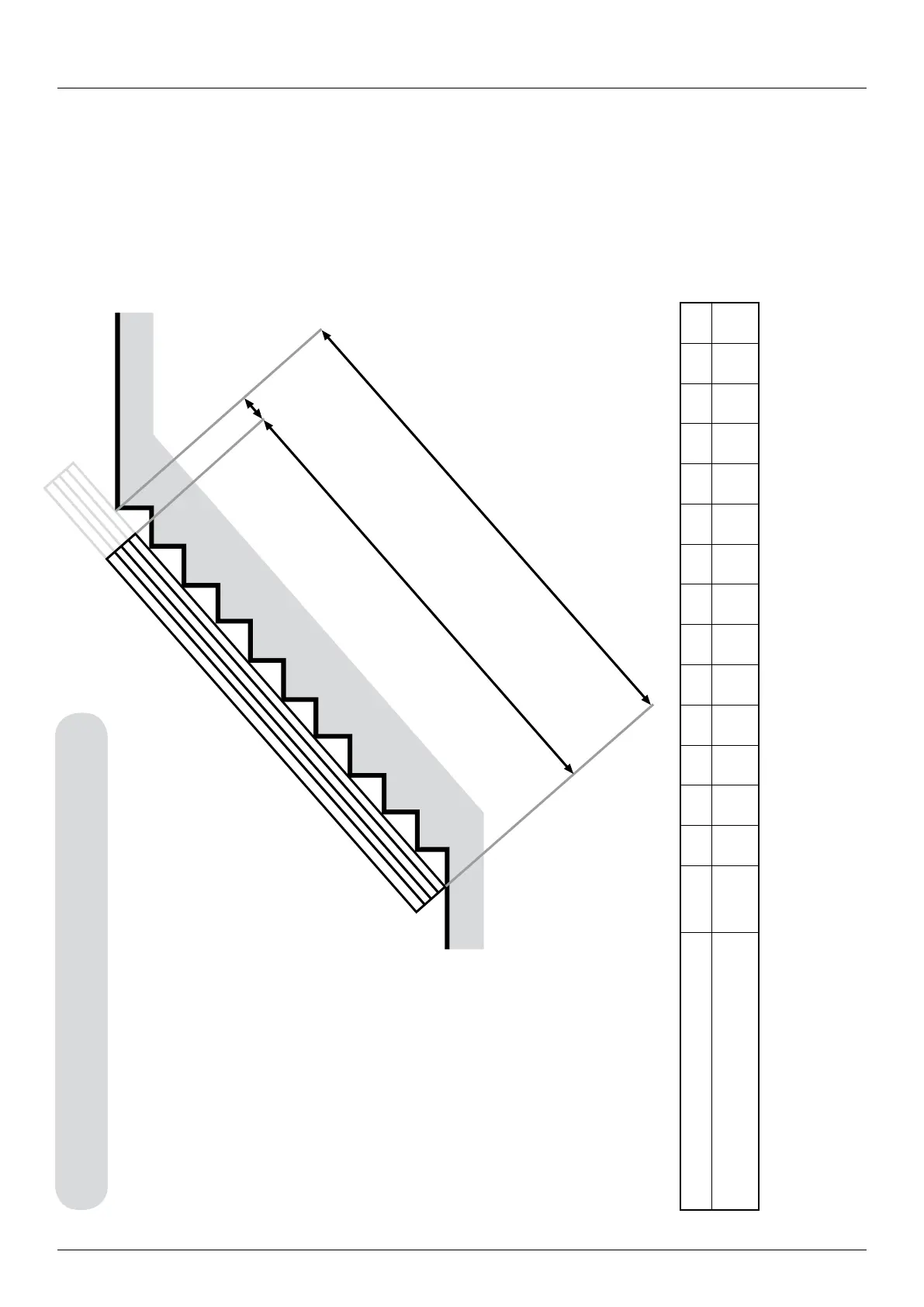

Simplicity schuifrail lengte
A (afstand bovenste trede tot aan vloer) min B (reductie raillengte) maakt C (de lengte van de rail)
Voorbeeld: Maat A = 3250mm, hoek = 45° (3250 – 74 = 3176mm)
Uiteindelijke raillengte = 3176mm
A
C
B
Hoek 37° 38° 39° 40° 41° 42° 43° 44° 45° 46° 47° 48° 49° 50°
Reductie raillengte voor een
standard uitloop
B 81 81 80 79 78 77 76 75 74 72 71 70 68 66
