INSTALLATIEHANDLEIDING HANDICARE SIMPLICITY 75
NEDERLANDS
Bijlage 5

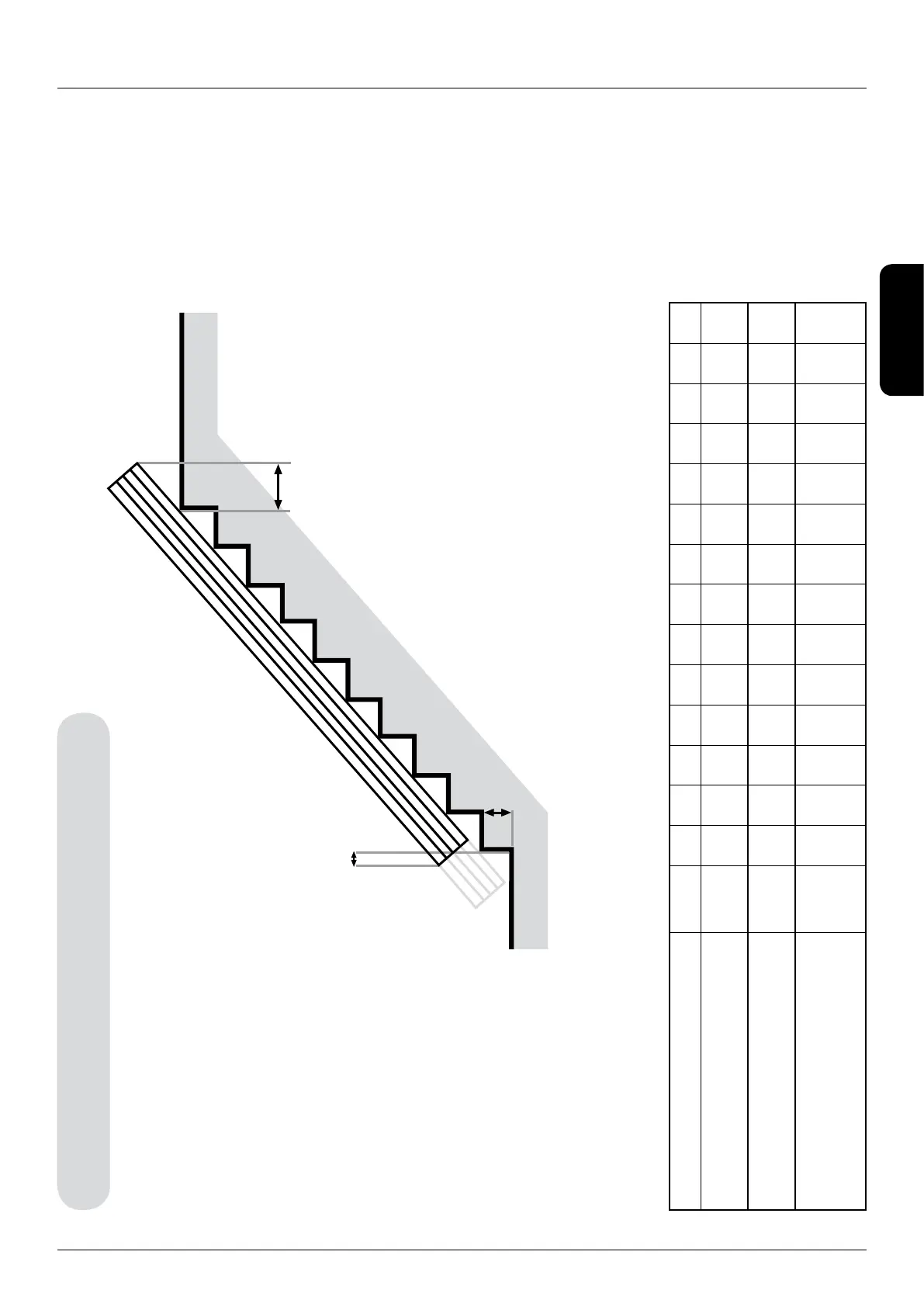

Simplicity schuifrail uitloop
D
F
E
Eerste Trede Hoogte
Hoek 37° 38° 39° 40° 41° 42° 43° 44° 45° 46° 47° 48° 49° 50°
Eerste trede maximale hoogte (mm)
Geen bovenuitloop
D 162 164 166 168 169 171 172 173 173 174 174 173 173 172
Bovenuitloop (mm)
voor de gegeven traphoeken
E 213 211 209 207 205 202 200 198 195 193 190 187 185 182
Onderuitloop (mm)
voor de gegeven hoek uitgaande van
1ste trede 200mm hoog
F 51 46 42 38 35 32 30 28 27 26 25 24 24 24
