PLUG ALL COMPONENTS INTO AC POWER
BRANCHEZ TOUS LES COMPOSANTS
À L’ALIMENTATION EN COURANT
ALTERNATIF (A.C.)
ENCHUFE TODOS LOS COMPONENTES
A LA CORRIENTE AC
HDMI
™
COMPOSITE VIDEO AND S-VIDEO
VIDÉO COMBINÉ ET S-VIDÉO
VIDEO COMPUESTO Y S-VIDEO
PROGRAM SOURCES INTO REMOTE
Insert four AAA batteries (included) into the remote.
1. Turn on source device.
2. Press and hold AVR Button for 3 seconds.
3. Select “Program Device”.
4. Select device.
5. For CBL/SAT, AUX, A, B, C and D only:
• CBL/SAT: Select “CBL” or “SAT”.
� • AUX: Select “CD”, “HDTV”, “PVD”, “TiVo” or “VCR”.
• A, B, C, D: Select device type.
6. Select “MANUAL”. Scroll to your brand. Press Alphanumeric Keys until
source turns off, then press OK.
7. If no code found, select “AUTO”. Press
1/5 until source turns off,
then press OK.
PROGRAMMEZ LES DISPOSITIFS
SOURCE DANS LA TÉLÉCOMMANDE
Veuillez insérer quatre batteries AAA (comprise) dans
le système d’accès à distance.
1. Ouvrez l’appareil.
2. Enfoncer en tenir la touché AVR pour 3 secondes.
3. Choisir « appareil du programme ».
4. Choisir l’appareil.
5. Pour CBL/SAT, AUX, A, B, C et D seulement:
• CBL/SAT: Choisir « CBL » ou « SAT ».
• AUX: Choisir « CD », « HDTV », « PVD », « TiVo » ou « VCR ».
• A, B, C, D: Choisir le genre d'appareil.
6. Choisir « MANUEL ». Choisir votre marque à partir du menu déroulant.
Enfoncer les touches alphanumériques jusqu'à ce que la source se ferme,
ensuite enfoncer la touche OK.
7. Si aucun code n'est repéré, choisir « AUTO ». Enfoncer
1/5 jusqu'à ce
que la source se ferme, ensuite enfoncer la touche OK.
PROGRAME LOS DISPOSITIVOS
DE ORIGEN AL REMOTO
Coloque cuatro pilas AAA (incluidas) en el control remoto.
1. Encienda el dispositivo.
2. Oprima y mantenga apretado el botón AVR durante 3 segundos.
3. Seleccione “Dispositivo de Programa”.
4. Seleccione dispositivo.
5. Para CBL/SAT, AUX, A, B, C y D solamente:
• CBL/SAT: Seleccione “CBL” o “SAT”.
• AUX: Seleccione “CD”, “HDTV”, “PVD”, “TiVo” o “VCR”.
• A, B, C, D: Seleccione tipo de dispositivo.
6. Seleccione “MANUAL”. Desplácese a su marca. Oprima las teclas alfanuméricas hasta
que la fuente se apague, luego oprima OK.
7. Si no encuentra un código, seleccione “AUTO”. Oprima
1/5 hasta que la fuente se
apague, luego oprima OK.
Digital Audio Zone 2 Audio Video Zone 2 Video
CBL/SAT HDMI 2 Analog 1 HDMI 2 Composite 1
DVD HDMI 1 Analog 2 HDMI 1 Composite 2
Media Server HDMI 4 Analog 5 HDMI 4 Composite 3
TV OPT 1 Analog 3 Component 1
†
Composite 2
Game HDMI 3 Analog 4 HDMI 3 Composite 3
AUX COAX Front Analog Front Composite Front Composite Front
A OPT 2 Analog 1 Component 2 Composite 1
B OPT 3 Analog 2 Component 3 Composite 2
C Analog 1 Analog 3 Composite 1 Composite 3
D Coax 2 Analog 4 Composite 2 Composite Front
†
Do not use a video input when connecting a display.
Audio Numérique Audio Zone 2 Vidéo Vidéo Zone 2
CBL/SAT HDMI 2 Analogique 1 HDMI 2 Combiné 1
DVD HDMI 1 Analogique 2 HDMI 1 Combiné 2
Media Server HDMI 4 Analogique 5 HDMI 4 Combiné 3
TV OPT 1 Analogique 3 Composant 1
†
Combiné 2
Game HDMI 3 Analogique 4 HDMI 3 Combiné 3
AUX Avant de COAX Avant d’Analogique Avant de Combiné Avant de Combiné
A OPT 2 Analogique 1 Composant 2 Combiné 1
B OPT 3 Analogique 2 Composant 3 Combiné 2
C Analogique 1 Analogique 3 Combiné 1 Combiné 3
D Coaxial 2 Analogique 4 Combiné 2 Avant de Combiné
†
N’employez pas une entrée vidéo quand reliant une présentation.
TV
AVR 7550HD
AVR 7550HD
AVR 7550HD
XM
®
ANTENNA MODULE
Optional XM antenna module and subscription to XM service required. Hardware
and service sold separately. XM service is not available in Alaska or Hawaii.
MODULE D’ANTENNE XM
®
Module d’antenne optionnelle XM et souscription au service XM requis. Matériel
et service vendus séparément. Le service XM n’est pas disponible en Alaska ou
aux îles Hawaï.
MODULO DE ANTENA XM
®
Se necesita un módulo opcional de antena XM y una suscripción a un servicio
de XM. El hardware y el servicio se venden separadamente. El servicio XM no
se ofrece en Alaska o en Hawái.
CONNECT VIDEO DISPLAY
Connect all types of video connections used for sources
to your video display (TV).
BRANCHEMENT DE LA PRÉSENTATION
VIDÉO
Branche tous les types de connexions vidéo utilisées
comme sources à votre présentation vidéo (TV).
CONECTE EL MONITOR O PANTALLA
Conecte todos los tipos de conexiones de video utilizadas
para fuentes de su pantalla o monitor (TV).
NOTE: When HDMI is available, no other connections to the video
display are required.
REMARQUE: Lorsque HDMI est disponible, aucune autre connexion
n’est requise pour la présentation vidéo.
NOTA: Cuando el HDMI está disponible, no hace falta ninguna otra
conexión a la pantalla o monitor.
HDMI
T
AVR 7550HD
COMPONENT VIDEO
NOTE: When component video is available, composite and S-video
connections are not required.
COMPOSANT VIDÉO
REMARQUE: Lorsqu’un composant vidéo est disponible, les connexions
S-vidéo ou combinées ne sont pas requises.
VIDEO DE COMPONENTE
NOTA: Cuando el video de componente está disponible, no se necesitan
las conexiones de video compuesto y de S-video.
TV
AVR 7550HD
CONFIGURE SPEAKERS USING
Place the EzSet/EQ
™
II microphone at the listening position
and plug it into the AVR 7550HD.
CONFIGUREZ LES HAUT-PARLEURS
AVEC
Placez le microphone EzSet/EQ
™
II en position d’écoute et
branchez-le dans le AVR 7550HD.
CONFIGURE LOS ALTAVOCES CON
Coloque el micrófono EzSet/EQ
™
II en la posición de escucha
y enchúfelo en
el AVR 7550HD.
/EQ
™
II
/EQ
™
II
/EQ
™
II
Press the “AVR” button. Use arrow and “OK” keys with AVR 7550HD
on-screen menus to select the “Speaker Setup” menu, then
“Automatic Setup-EzSet/EQ,” then “Continue.”
Appuyez sur le bouton “AVR.” Dans les menus écran AVR 7550HD, utilisez
les touches flèche et “OK” (configuration) pour sélectionner le menu
“Speaker Setup”; sélectionnez ensuite “Automatic Setup-EzSet/EQ”
(autoconfiguration), puis “Continue” (continuer).
Presione el botón “AVR.” Use las teclas de flecha y “OK” (establecer)
con los menús en pantalla del AVR 7550HD para seleccionar el menú
“Speaker Setup,” entonces “Automatic Setup-EzSet/EQ,” entonces
“Continue.”
CONFIGURE SOURCES
Press “Info.” Assign audio and video inputs (see defaults below).
CONFIGUREZ LES DISPOSITIFS SOURCE
Appuyez sur “Info.” Attribuez les entrées audio et vidéo
(reportez-vous aux paramètres par défaut ci-dessous).
YOUR RECEIVER IS NOW
READY TO BE ENJOYED!
See the owner’s manual for information
on advanced features, including multizone
operation, IR remote connections, Dolby
®
Volume, Internet Radio, playback from
USB devices and more.
VOTRE RÉCEPTEUR EST MAINTENANT
PRÊT À L’USAGE!
Veuillez vous référer aux informations de votre manuel de l’utilisateur pour des
caractéristiques perfectionnées, compris des opérations domotiques, connexions
à distance infrarouges, Dolby
®
Volume, radio d’Internet, lecture des dispositifs
d’USB, et plus.
¡
SU RECEPTOR ESTÁ LISTO
PARA DISFRUTAR!
Consulte el manual del propietario para obtener información sobre las
características avanzadas, inclusive el funcionamiento de espacios múltiples,
conexiones IR remotas, Dolby
®
Volume, radio del Internet, reproducción de
dispositivos de USB, y más.
GLOSSARY
Analog Audio: Basic audio connection, used for nondigital sources; also a backup for digital sources.
Required for a multizone system.
Coaxial and Optical Digital Audio: Alternative types of digital audio.
Component Video: Separates analog video signal into color and luminance components for
higher quality (three cables per connection).
Composite Video: Basic analog video connection. Combines all components of video signal
and transmits over one cable.
HDMI
™
: High-Definition Multimedia Interface. Transmits digital audio (if available) and video
via a single cable.
Eight-Channel Input: Required for non-HDMI DVD-Audio, SACD
™
, HD-DVD and Blu-ray Disc
™
players.
Source Device: A component where a playback signal originates, e.g., DVD, CD, cable TV,
satellite, analog HDTV tuner.
S-Video: Separates video signal into color and luminance components (one cable).
GLOSSAIRE
Audio analogue: Connexion audio de base, utilisée pour les sources non numériques; également
une copie de sauvegarde pour les sources numériques. Requis pour un système domotique.
Audio numérique coaxial ou optique: Types alternatifs d’audio numériques.
Vidéo composant: Sépare le signal vidéo analogue en composants de luminance et de couleurs
pour une plus grande qualité (trois câbles par connexion).
Vidéo combiné: Connexion de base à la vidéo analogue. Combine tous les composants
de signal vidéo et transmet sur un câble.
GLOSSAIRE (CONTINUÉ)
HDMI
™
: Interface de multimédia à haute définition. Transmet l’audio numérique (si disponible)
et la vidéo numérique à travers un seul câble.
Entrée de huit canaux: Requis pour les lecteurs DVD-Audio, SACD,
™
HD-DVD et Blu-ray Disc
™
sans HDMI.
Dispositif source: Un composant où un signal de reproduction prend origine, par exemple
un DVD, un CD, un câble de télé, un satellite, un téléviseur à haute définition analogue.
S-Vidéo: Sépare le signal vidéo en composants de luminance et de couleurs (un câble).
GLOSARIO
Audio analógico: Conexión básica de audio, utilizada para fuentes no digitales también
un respaldo para fuentes digitales. Necesario para un sistema de espacios múltiples.
Audio digital coaxial u óptico: Tipos alternos de audio digital.
Video de componente: Separa las señales de video analógica in componentes de color y
luminancia para una mayor calidad (tres cables por conexión).
Video compuesto: Conexión básica de video analógica. Combina todos los componentes
de señales de video y transmite por un cable.
HDMI
™
: Interfaz multimedia de alta definición. Transmite audio (si disponible) y video
digital mediante un cable sencillo.
Entrada de ocho canales: Necesaria para reproductores DVD-Audio, SACD,
™
HD-DVD y
Blu-ray Disc
™
sin HDMI.
Dispositivo fuente: Un dispositivo fuente es un componente en el cual se origina una señal
de reproducción, por ejemplo: DVD, CD, televisión por cable, satélite, sintonizador de HDTV
analógica.
S-Video: Separa la señal de video en componentes de color y luminancia (un cable).
CONNECT A TAPE DECK OR AUDIO-ONLY RECORDER
Connect the recorder’s analog output to the AVR’s Analog 3 Input, and/or
its digital output to the corresponding AVR digital input. Connect the AVR’s
Analog 3 Output to the recorder’s analog input, and the Optical or Coaxial
Digital Audio Output to the recorder, if needed.
CONNEXION D’UNE PLATINE D’ENREGISTREMENT
OU D’UN ENREGISTREUR AUDIO SEULEMENT
Connectez la sortie analogique du lecteur à l’entrée 3 analogique de l’AVR
et/ou sa sortie numérique à l’entrée numérique AVR correspondante.
Connectez la sortie 3 analogique de l’AVR à l’entrée analogique du lecteur,
et la sortie audio numérique optique ou coaxiale au lecteur, au besoin.
CONECTAR UN LECTOR DE CINTAS O GRABADORA
SÓLO DE AUDIO
Conectar la salida analógica de
la grabadora a la entrada analógica
3 del regulador automático de
voltaje (AVR) y/o la salida digital
a la correspondiente entrada
digital del AVR. Conectar la salida
analógica 3 del AVR a la entrada
analógica de la grabadora y
la salida óptico o coaxial de
audio digital a la grabadora si
es necesario.
CONNECTING A GAME CONSOLE, CAMERA OR
OTHER DEVICE
Select one type of video. Select one type of digital audio. Analog and digital
audio may be used for the same device. For devices with HDMI
™
technology,
use the rear-panel HDMI Inputs.
CONNEXION D’UNE CONSOLE DE JEUX, D’UNE
CAMÉRA OU D’UN AUTRE DISPOSITIF
Sélectionner la connexion vidéo. Sélectionner le type de connexion
audionumérique. La connexion analogique et la connexion audionumérique
peuvent être effectuées pour un même appareil. Utiliser les entrées HDMI
™
du panneau arrière pour connecter les dispositifs avec HDMI intégré.
CONEXIÓN A PANEL DE CONTROL DE JUEGOS
DE VÍDEO, CÁMARA U OTRO APARATO
Seleccione un tipo de video.
Seleccione un tipo de audio
digital. Se puede usar audio
analógico y digital para el
mismo dispositivo. Para los
aparatos con HDMI
™
, use
las tomas HDMI del panel
trasero.
AVR 7550HD
AVR 7550HD

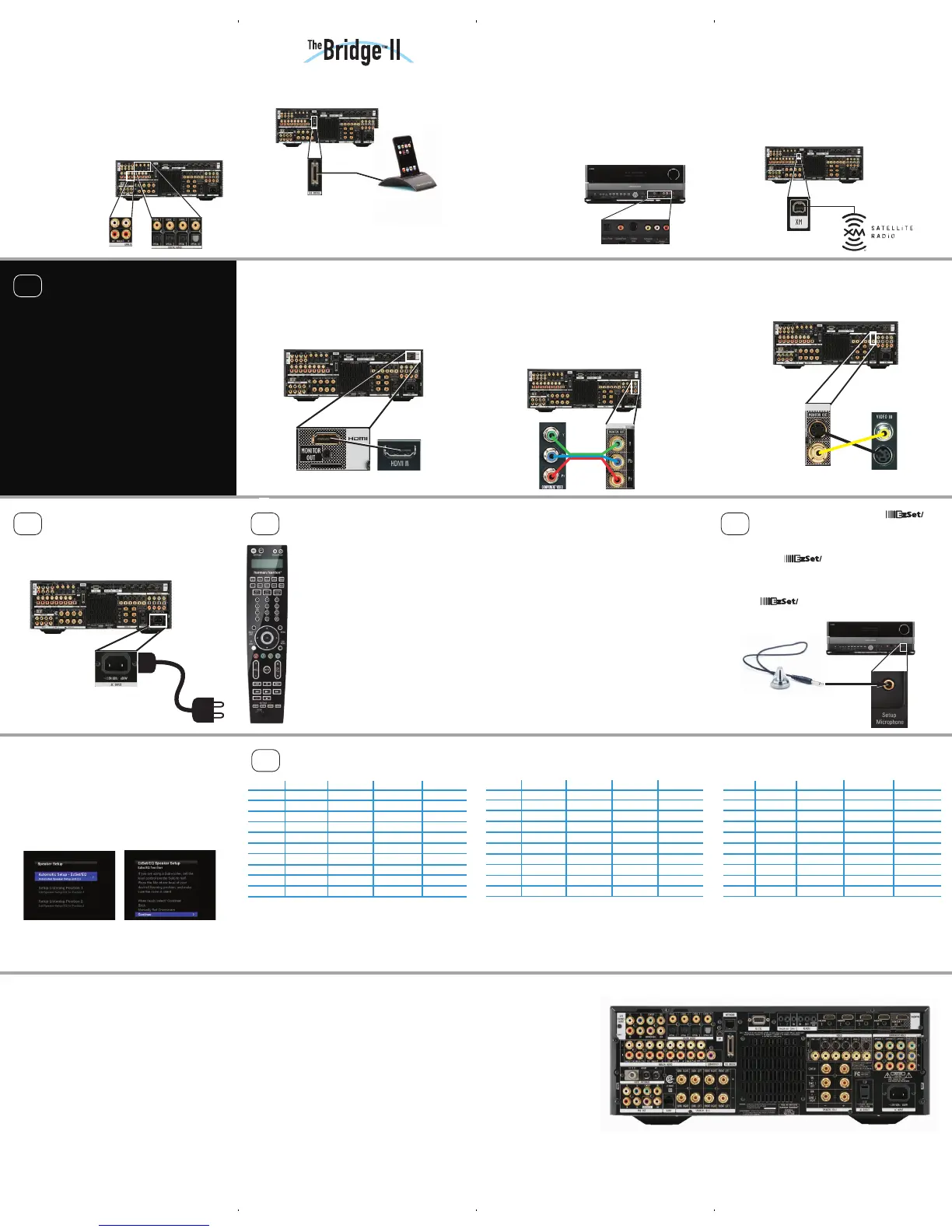

Connect The Bridge II* with receiver powered off.
Branchez The Bridge II* avec le receveur hors circuit.
Conecte The Bridge II* con el receptor apagado.
AVR 7550HD
*
Compatible with most docking iPod models, 4G and later (not included).
iPod is a trademark of Apple Inc., registered in the U.S. and other countries.
*
Compatible avec la plupart des modèles iPod à insertion, 4G et supérieurs (non inclus).
iPod est une marque commerciale de Apple Inc., déposée aux États-Unis et dans d’autres pays.
*
Compatible con la mayoría de los modelos iPod de docking, 4G y posteriores (no incluidos).
iPod es una marca comercial de Apple Inc., registrada en los Estados Unidos y otros países.
NOTE: When high-definition video is used, the menus may look different.
REMARQUE: Quand un signal haute-définition est en fonction, les menus peuvent paraître différents.
NOTA: Cuando use video de alta definicion, los menus van a parecer diferentes.
AVR 7550HD
Audio Digital Audio Zone 2 Vídeo Vídeo Zone 2
CBL/SAT HDMI 2 Analógico 1 HDMI 2 Compuesto 1
DVD HDMI 1 Analógico 2 HDMI 1 Compuesto 2
Media Server HDMI 4 Analógico 5 HDMI 4 Compuesto 3
TV OPT 1 Analógico 3 Componente 1
†
Compuesto 2
Game HDMI 3 Analógico 4 HDMI 3 Compuesto 3
AUX Frontal del COAX
Frontal del Analógico Frontal del Compuesto Frontal del Compuesto
A OPT 2 Analógico 1 Componente 2 Compuesto 1
B OPT 3 Analógico 2 Componente 3 Compuesto 2
C Analógico 1 Analógico 3 Compuesto 1 Compuesto 3
D Coaxial 2 Analógico 4 Compuesto 2
Frontal del Compuesto
†
No emplean una entrada vídeo cuando conectando una pantalla.
CONFIGURE LOS DISPOSITIVOS DE ORIGEN
Presione “Info.” Asigne las entradas de audio y video
(vea los predefinidos a continuación).
6 7
9
8
5
To Previous Page
Loading...
