70 WMS420
Descripción
Reverso

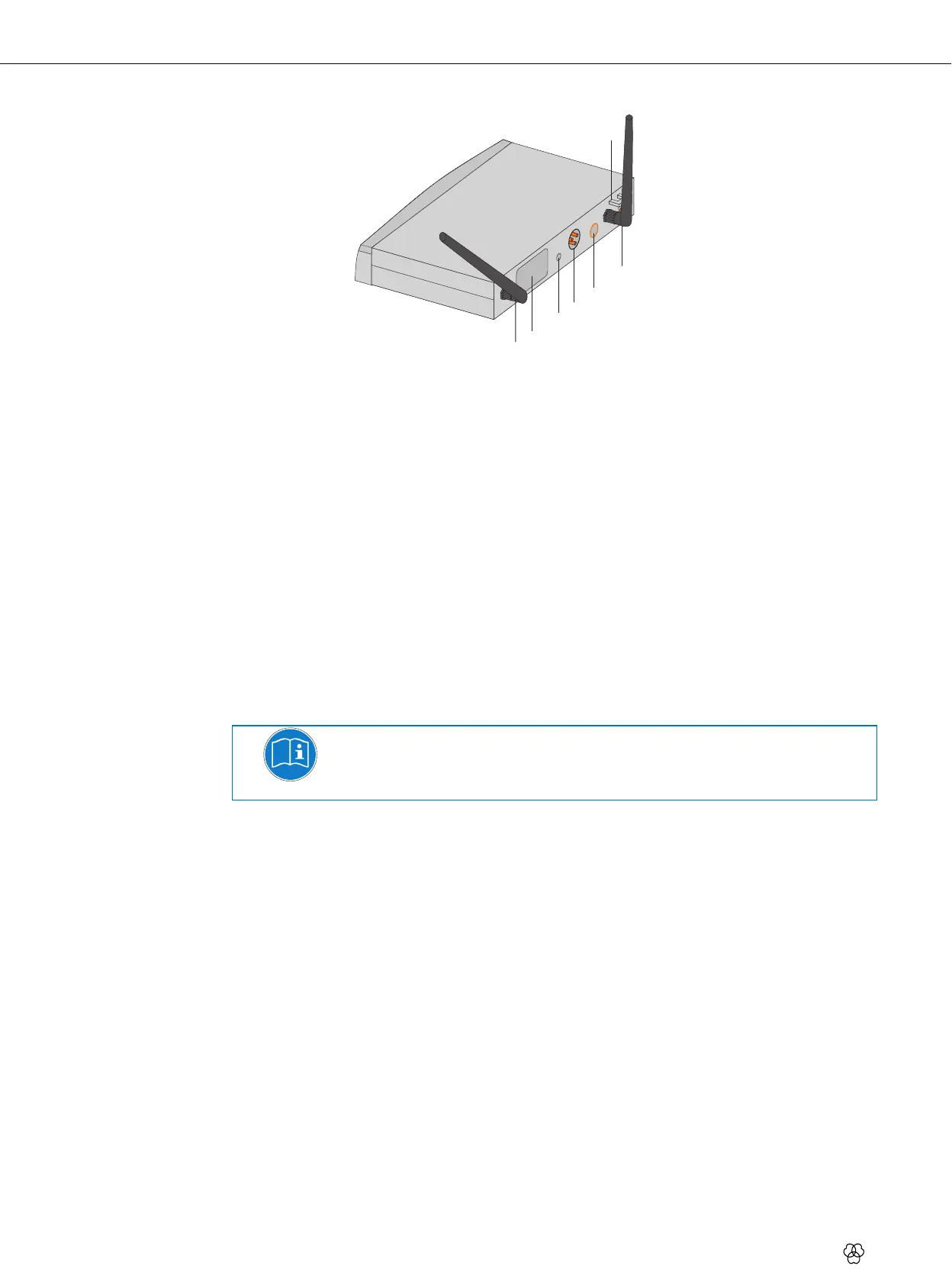

Figura 2: Controles en la parte posterior del receptor SR420
1 ANTENA A/B: Toma BNC para la conexión de las dos antenas UHF suministradas u otras
posibles antenas independientes.
2 Etiqueta de frecuencia portadora: En el reverso del receptor hay una etiqueta adhesiva
que indica el rango de frecuencia portadora. Podrá encontrar información sobre las
frecuencias ajustables en la descripción general de frecuencias que se adjunta.
3 SQUELCH: El silenciamiento de ruido ("Squelch") apaga el receptor si la señal de recepción
es demasiado débil, así los ruidos de interferencia correspondientes o los ruidos propios del
receptor no se oirán cuando el emisor está apagado. Ajuste el regulador SQUELCH al mínimo
antes de encender el receptor por primera vez.
4 AUDIO OUT/BALANCED: Salida de audio simétrica en toma XLR de 3 polos: Puede conectar
esta salida, por ejemplo, con una entrada de micrófono de una mesa de mezclas.
5 AUDIO OUT/UNBALANCED: Salida de audio asimétrica en conector Jack mono de 6,3 mm.
Aquí puede conectar, por ejemplo, un amplificador de guitarra.
6 Descarga de tensión para el cable de alimentación del enchufe para red suministrado.
7 DC IN: Toma de alimentación para la conexión del enchufe para red suministrado.
NOTA
La alimentación del SR420 puede realizarse bien por el bloque de alimentación o a través del
divisor de antena PS4000 W, por el cable de antena. El divisor suministra tensión a todos los
receptores SR420 que van conectados a él.
1
2
3
5
6
4
7
