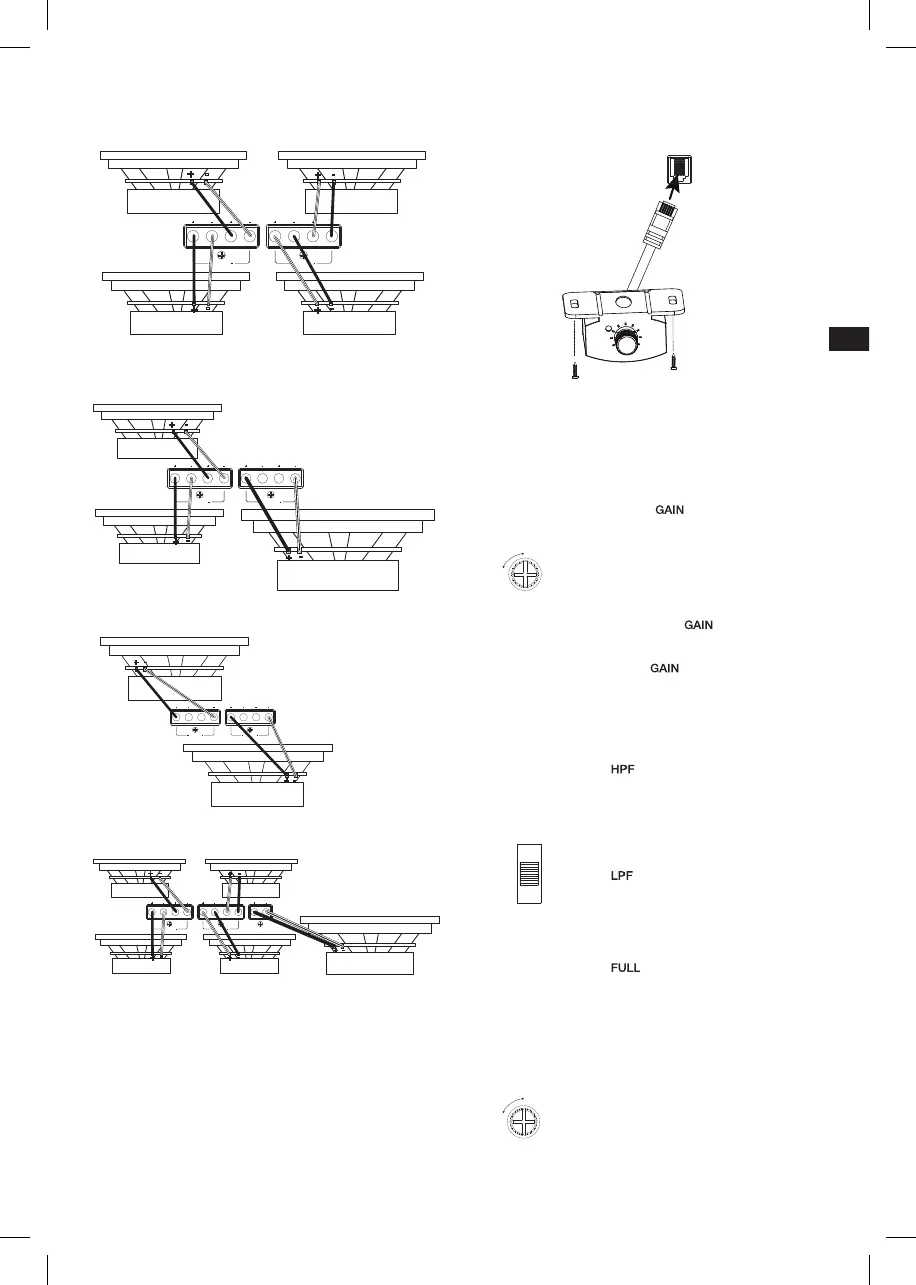

VERKABELUNG FÜR AUSGANG
Club A754 4-Kanal-Ausgang (4 Ohm/2 Ohm)
FRONT

L R
REAR
L R

Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Lautsprecher
vorne rechts
Lautsprecher
hinten rechts
Lautsprecher vorne
links
Lautsprecher hinten
links
Club A754 3-Kanal-Ausgang (Front: 4 Ohm/2 Ohm;
Rückseite: 4 Ohm)
Front right speaker
+ -
FRONT

L R
REAR
L R

Front left speaker
+
-
+
-
Subwoofer
Lautsprecher
vorne rechts
Lautsprecher vorne
links
Club A754 2-Kanal-Ausgang (4 Ohm)
Subwoofer
+
-
+ -
FRONT

L R
REAR
L R

Subwoofer
Club A5055 5-Kanal-Ausgang (4 Ohm/2 Ohm)
FRONT

SUB
L R
REAR
L R

Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Lautsprecher
vorne rechts
Lautsprecher
hinten rechts
Lautsprecher
vorne links
Lautsprecher
hinten links
ANSCHLUSS DER BASS-FERNSTEUERUNG
(NUR CLUB A5055)
REMOTE
CONTROL
FERNBEDIENUNG
EINSTELLEN VON VORVERSTÄRKUNG,
FREQUENZWEICHEN UND
BASSVERSTÄRKUNG



Einstellen der Vorverstärkung
1. Beginne mit der Minimaleinstellung
des Reglers
, während die
Frequenzweiche in Mittelstellung steht.
2. Wähle für die vorderen und hinteren Kanäle
Musik, mit der du vertraut bist. Wähle für den
Subwoofer-Kanal des Club A5055 Musik mit
kräftigem Bassanteil.
3. Drehe den Lautstärkeregler deines
Receivers auf ¾ der Gesamtleistung.
4. Drehe den Regler im Uhrzeigersinn,
während du gleichzeitig auf die Bässe
hörst. Falls du eine Verzerrung hörst, drehe
den Regler gegen den Uhrzeigersinn,
um die Vorverstärkung zu senken.




Auswahl des Frequenzweichenmodus
Auf den vorderen und hinteren Kanälen kann
der gewünschte Frequenzweichenmodus
ausgewählt werden.
Wähle
, um nur Frequenzen ab einem
bestimmten Wert zuzulassen, die deine
Lautsprecher erreichen. Dies wird empfohlen,
wenn ein Subwoofer in deinem System
integriert ist, da er die Wiedergabe der
tiefen Bässe übernimmt und sie nicht an die
Breitbandlautsprecher weitergeleitet werden.
Wähle
, um nur Frequenzen unter einem
bestimmten Wert zuzulassen, die deine
Lautsprecher erreichen. Dies wird empfohlen,
wenn die vorderen oder hinteren Kanäle
überbrückt sind, um einen Subwoofer zu
betreiben.
Wähle
, damit alle Frequenzen deine
Lautsprecher erreichen. Dies wird empfohlen,
wenn kein Subwoofer im System integriert ist.
Hinweis: Der Frequenzweichenmodus für den
Subwoofer-Kanal des Club A5055 ist ein reiner
Tiefpass.



Auswahl der Weichenfrequenz
Wähle den Übergangspunkt entsprechend den
Hörpräferenzen. Drehe die Regler nach links,
um den Crossover-Punkt zu verringern bzw.
nach rechts, um ihn zu erhöhen. Die genauen
Frequenzweicheneinstellungen für Koaxial-
Lautsprecher und Subwoofer sind von deinen
persönlichen Vorlieben abhängig.
