CONEXÕES DE ALIMENTAÇÃO
Conecte o terminal de aterramento ao ponto mais próximo do chassi do veículo. Utilize cabos com bitola 8
(ou mais grossa) para a conexão do cabo de aterramento.
Conecte o terminal remoto à saída remota da unidade principal usando cabos com bitola 16 (ou mais grossa).
Conecte um suporte para fusível vazio a 16 "(40 cm) da bateria do carro e utilize um cabo de bitola 8 (ou mais
no painel traseiro do subwoofer.

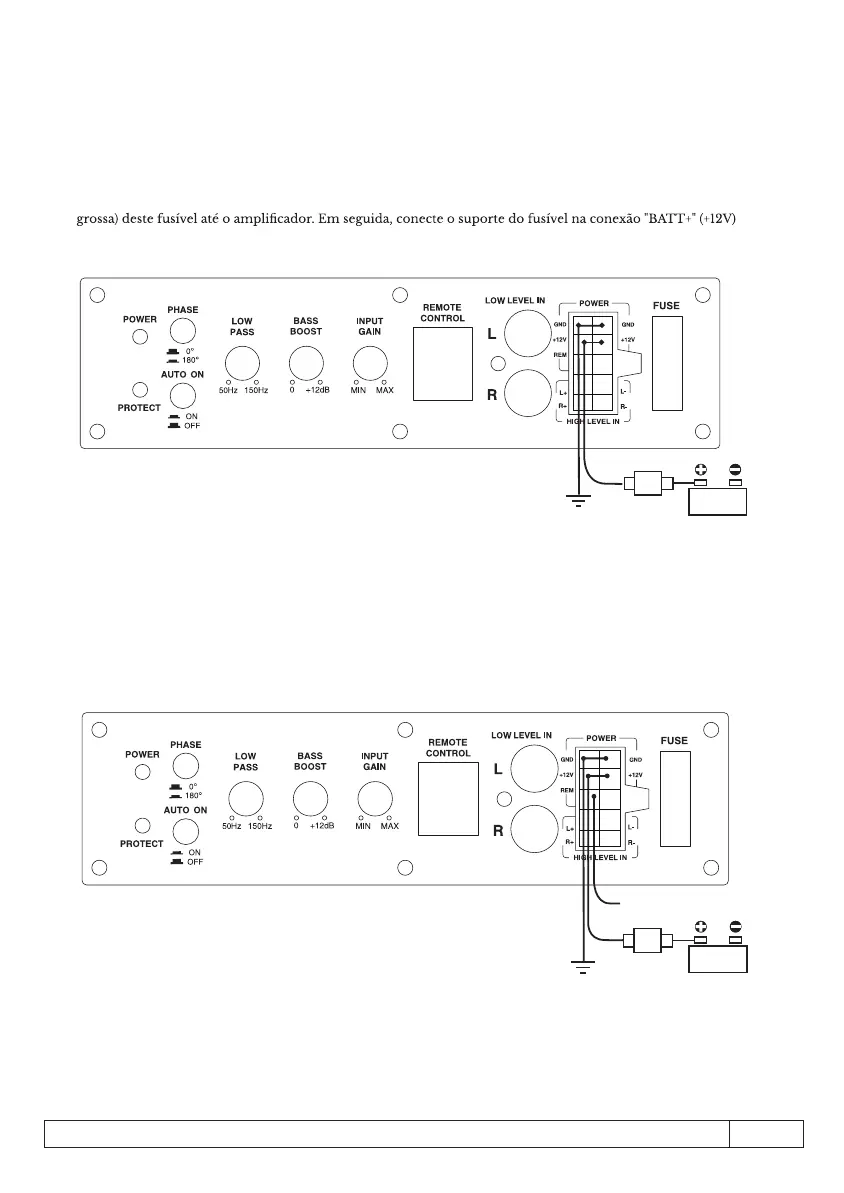

Fig.03
Fig.04
NOTA: Nesta conexão, o
interruptor AUTO POWER ON
está na posição OFF.
NOTA: Nesta conexão, o
interruptor AUTO POWER ON
está na posição ON
Ponto de
aterramento
do chassi
Ponto de
aterramento
do chassi
Para INICIALIZAR O
TERMINAL REMOTO da
unidade principal.
FUSÍVEL
(não incluso)
FUSÍVEL
(não incluso)
Bateria
Bateria
