THE HARRIS PRODUCTS GROUP
www.harrisproductsgroup.com
1.800.241.0804

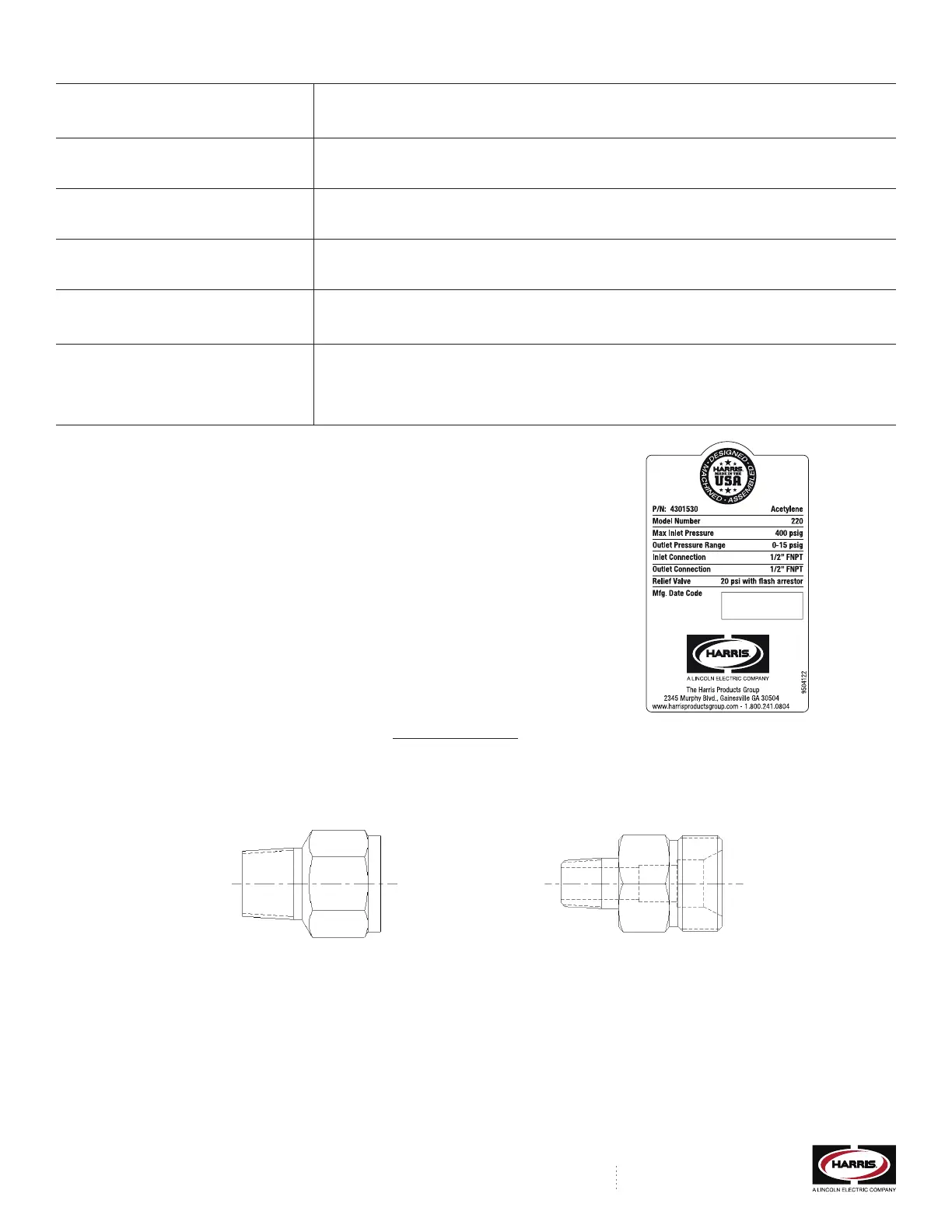

6. Ajustes de presión estándar de la fábrica
Manómetro de presión de entrada 220, 220HL, 220HP – Alta presión: 0-4000 PSI
220 – Acetileno: 0-400 PSI
220 – Gases LP: 0-400 PSI
Manómetro de presión de salida 220, 220HL – Alta presión: 0-200 PSI, 220HP: 400 PSI
220 – Acetileno: 0-30 PSI
220 – Gases LP: 0-100 PSI
Rango de presión de salida 220, 220HL – Alta presión: 5-125 PSI, 220HP: 200 PSI
220 – Acetileno: 0-15 PSI
220 – Gases LP: 0-30 PSI
Presión de conmutación 220, 220HL – Alta presión: 170 PSI, 220HP: 230 PSI
220 – Acetileno: 65 PSI
220 – Gases LP: 65 PSI
Punto de ajuste de la alarma 220, 220HL – Alta presión: 200 PSI, 220HP: 240 PSI
220 – Acetileno: 75 PSI
220 – Gases LP: 75 PSI
Punto de ajuste de la válvula de escape 220, 220HL – 250 PSI
220 HP220HLHP – 500 PSI
220 Gases LP – 100 PSI
220 Acetileno – 21 PSI
7. Placa de identicación
Cada caja de control incluye una placa de identicación con la siguiente información.
• Número de pieza y servicio de gas
• Número de modelo
• Clasicaciones de presión
• Conexiones
• Clasicación de la válvula de escape
• Código de la fecha de fabricación
• Cualquier requisito eléctrico
8. Instrucciones de instalación
NOTA: Puede ver un video detallado sobre una típica instalación en http://bit.ly/S4BUgV.
Los colectores de la serie 220 pueden utilizarse con dos cilindros (uno de cada lado) o con múltiples cilindros de cada lado. Para los cilindros individuales de cada lado, conecte las
mangueras a la caja del colector usando los adaptadores provistos (vea la Fig. 1). Para los cilindros múltiples de cada lado, sujete el cabezal a la caja del colector usando el adaptador
del cabezal del colector provisto (vea la Fig. 2).
Adaptador para cilindros individuales en cada lado n.°9005749 Adaptador para cabezales del colector en cada lado n.°9005708
Figura 1 Figura 2
1. La caja de control debe estar sujetada a una pared o a otra estructura segura, de modo tal que las conexiones de entrada a la caja estén a aproximadamente 60 pulgadas del piso. La
dimensión puede ser levemente mayor o menor según la altura del cilindro. Las dimensiones de montaje para la caja de control se muestran en la Figura 3. Las clavijas de montaje
horizontales deben dimensionarse a 16 in y las clavijas de montaje verticales deben dimensionarse a 9.25 in. La caja no viene con las herramientas de montaje, por lo que el cliente
debe elegir los sujetadores adecuados para la supercie de montaje.
